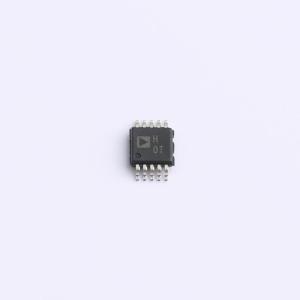

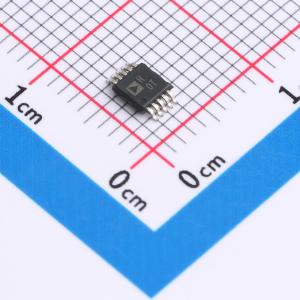

温馨提醒：图片仅供参考，商品以实物为准
AD8251ARMZ
10 MHz、20 V/us、G = 1、2、4、8、iCMOS®可编程增益仪表放大器
- 描述
- 是一款具有数字可编程增益的仪表放大器，具有高输入阻抗、低输出噪声和低失真，适用于与传感器接口和驱动高采样率模数转换器 (ADC)。它具有10MHz的高带宽、-110dB的低总谐波失真 (THD) 和最大785ns至0.001%的快速建立时间。对于G = 8，失调漂移和增益漂移分别保证为1.8μV/°C和10ppm/°C。此外，它具有较宽的输入共模电压范围，在G = 1时，从直流到50kHz具有80dB的高共模抑制比
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8251ARMZ
- 商品编号
- C459143
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 98dB | |
| 输入偏置电流(Ib) | 5nA | |
| 输入失调电压(Vos) | 90uV | |
| 增益带宽积(GBP) | 10MHz | |
| 压摆率(SR) | 20V/us | |
| 输出电流 | 37mA | |
| 轨到轨 | 轨到轨输出 | |
| 静态电流(Iq) | 4.1mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 1.2uV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 噪声密度(eN) | 40nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 5nA | |
| 输入失调电流温漂(Ios TC) | 160pA/℃ | |
| 单电源 | 5V~15V | |
| 双电源(Vee ~ Vcc) | -15V~15V | |
| 稳定时间 | 785ns |
商品概述
AD8251是一种具有数字可编程增益的仪表放大器，具有GΩ输入阻抗、低输出噪声和低失真，适用于与传感器接口和驱动高速模数转换器（ADC）。它具有10 MHz的高带宽、-110 dB的低THD和785 ns（最大值）至0.001%的快速建立时间。对于G=8，偏移漂移和增益漂移分别保证为1.8 μV/°C和10 ppm/°C。除了其宽的输入共模电压范围外，它还具有从直流到50 kHz时G=1的80 dB的高共模抑制比。精确的直流性能与高速能力相结合，使AD8251成为数据采集的绝佳选择。此外，这种单片解决方案简化了设计和制造，并通过保持内部电阻和放大器的紧密匹配来提高仪表性能。
AD8251用户界面由一个并行端口组成，允许用户以两种方式之一设置增益。可以通过WR输入锁存通过总线发送的2位字。或者，可以使用透明增益模式，其中增益端口的逻辑电平状态决定增益。
应用领域
- 数据采集
- 生物医学分析
- 测试与测量
