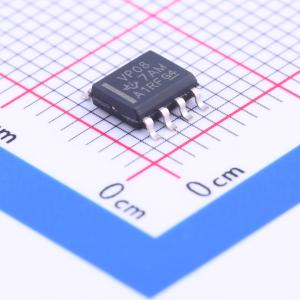

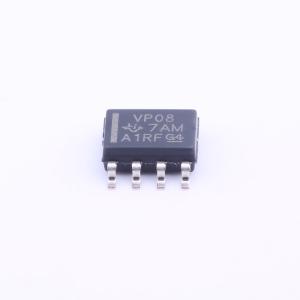

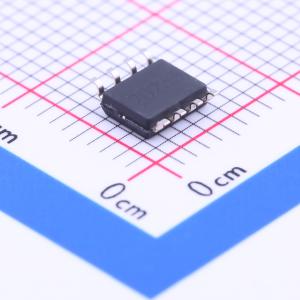

SN65HVD08DR

SNx5HVD08宽电源范围RS-485收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3-V至5.5-V供电，支持高达10Mbps的数据传输速率，最多可连接256个节点。
品牌名称: TI(德州仪器)
商品型号: SN65HVD08DR
商品编号: C45287
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

SN65HVD08集成了一个三态差分线路驱动器和差分线路接收器，专为平衡数据传输而设计，可与符合ANSI TIA/EIA - 485 - A和ISO - 8482E标准的设备互操作。宽电源电压范围和低静态电流要求使SN65HVD08能够在电缆中5V电源总线供电下工作，即使线路电压降高达2V。利用电缆中的电源可以减少在接地隔离总线的每个连接点生成隔离电源的需求。驱动器差分输出和接收器差分输入在内部相连，形成一个差分输入/输出（I/O）总线端口。该端口设计为在驱动器禁用或未供电时，对总线的负载最小。驱动器和接收器分别具有高电平有效和低电平有效的使能端，可在外部连接在一起用作方向控制。

商品特性

采用3V至5.5V电源供电
静态功耗低于90mW
具有开路、短路和空闲总线故障安全接收器
1/8单位负载（总线上最多可连接256个节点）
总线引脚ESD保护超过16kV HBM
驱动器输出电压转换速率受限，可在10Mbps下实现最佳信号质量
与ANSI TIA/EIA - 485标准电气兼容

应用领域

由主机为远程站供电的数据传输
隔离式多点数据总线
工业过程控制网络
销售点网络
电力计量

优惠活动

9.9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交31单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	3V~5.5V
	数据速率	10Mbps
	静电保护	±16kV
	工作温度	-40℃~+85℃
