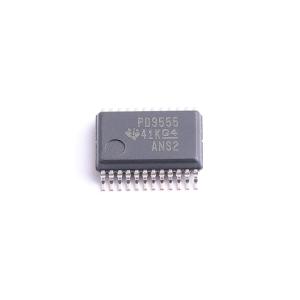

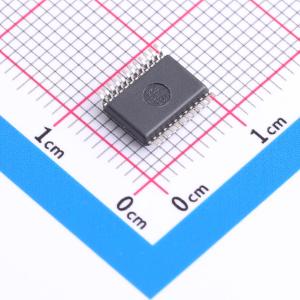

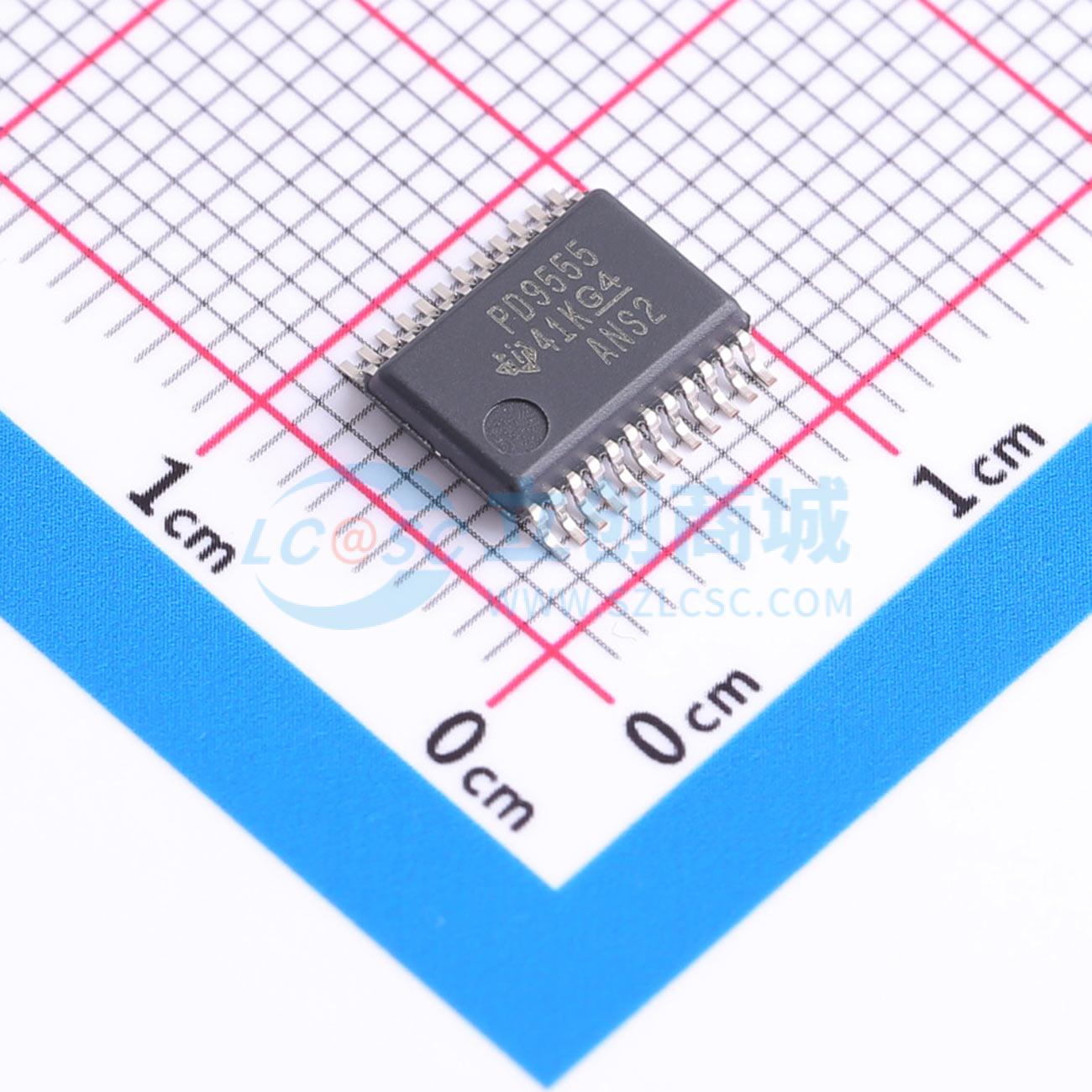

PCA9555DBR

带中断输出和配置寄存器的16位I²C和SMBus I/O扩展器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCA9555 具有中断、弱上拉和配置寄存器的 16 位 2.3V 至 5.5V I2C/SMBus I/O 扩展器
品牌名称: TI(德州仪器)
商品型号: PCA9555DBR
商品编号: C45293
商品封装: SSOP-24-208mil
包装方式: 编带
商品毛重: 0.368克(g)

商品参数

商品概述

这个用于两线双向总线（I2C）的16位扩展器设计用于在2.3V至5.5V VCC之间运行。通过I2C接口[串行时钟(SCL)，串行数据(SDA)]，它为大多数微控制器系列产品提供通用远程I/O扩展。 PCA9555由两个8位配置（输入或输出可选）、输入端口、输出端口和极性反转（高电平有效或低电平有效运行）寄存器组成。在加电时，I/O被配置为输入。系统主控制器可以通过写入I/O配置位将I/O启用为输入或输出。每个输入或输出的数据均保存在相应的输入或输出寄存器中。输入端口寄存器的极性可借助极性反转寄存器进行转换。所有寄存器都可由系统主控器读取。

商品特性

1μA低待机电流消耗（最大值）
I2C至并行端口扩展器
开漏电路低电平有效中断输出
可耐受5V电压的I/O端口
兼容大多数微控制器
400kHz快速I2C总线
针对多达8个器件使用的3个硬件地址引脚寻址
极性反转寄存器
具有最大高电流驱动能力的锁存输出，可用于直接驱动LED
锁断性能超过100mA，符合JESD78 II类规范
静电放电(ESD)保护性能超过JESD22规范的要求
2000V人体放电模型(A114 - A)
200V机器放电模型(A115 - A)
1000V带电器件模型(C101)

应用领域

服务器
路由器（电信交换设备）
个人计算机
个人电子产品
工业自动化设备
采用GPIO受限处理器的产品

优惠活动

9.9折

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O数量	16
	是否有中断输出	有中断输出
	输出类型	推挽式
	工作电压	2.3V~5.5V
	灌电流(IOL)	25mA

	属性	参数值
	拉电流(IOH)	10mA
	时钟频率(fc)	400kHz
	工作温度	-40℃~+85℃
	支持设备数量	8
	静态电流(Iq)	1uA
	输出高电平(VOH)	4V
