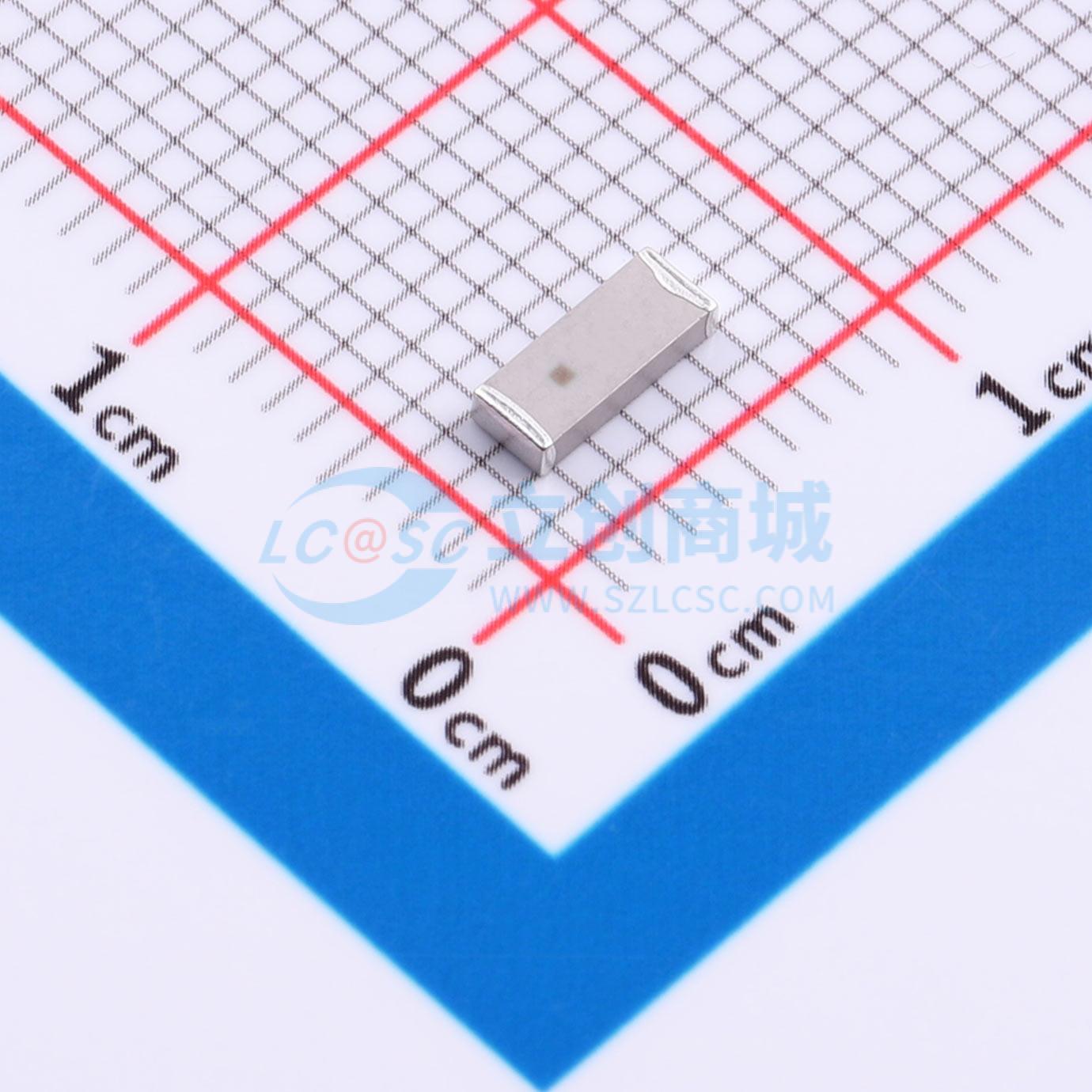

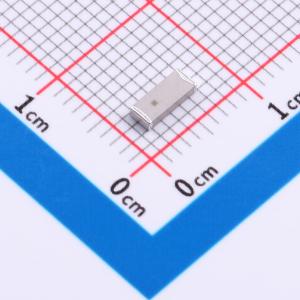

温馨提醒：图片仅供参考，商品以实物为准
AANI-CH-0129-T
小型化表面贴装陶瓷芯片天线，适用于无线通信，具有低回波损耗和高增益特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ABRACON
- 商品型号
- AANI-CH-0129-T
- 商品编号
- C44178769
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.196667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | 贴片天线 | |
| 中心频率 | 2.45GHz | |
| 带宽 | 100MHz | |
| 增益 | 3.3dBi | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 功率 | 3W | |
| 驻波比 | 1.6 | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 5.2mm | |
| 宽度 | 2.1mm | |
| 高度 | 1mm |
商品概述
该天线尺寸为5.2×2.1×1.0毫米，符合RoHS/RoHS II标准，MSL等级为1。
商品特性
- 尺寸小型化：5.2×2.1×1.0毫米
- 低回波损耗：≤ -12.2 dB
- 峰值增益：3.3 dBi
- 平均总效率：-1.0 dB (80%)
- 线性极化
- 表面贴装
- 集成方式：PCB端部安装
应用领域
- 蓝牙/ZigBee/Thread/Matter/Wi-Fi
- 蓝牙/Wi-Fi模块
- 消费类可听戴设备与可穿戴设备
- 医疗可穿戴设备与远程医疗
- 智能家居与智能楼宇
