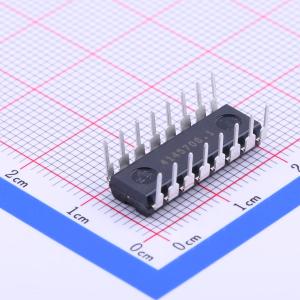

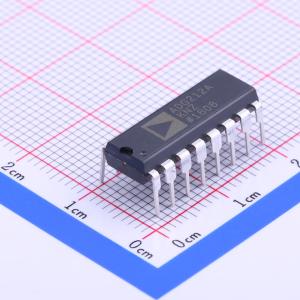

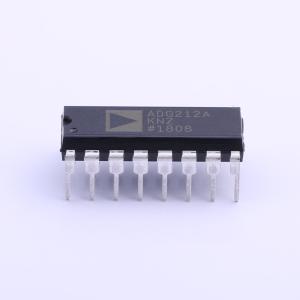

ADG212AKNZ

品牌名称: ADI(亚德诺)
商品型号: ADG212AKNZ
商品编号: C45136
商品封装: PDIP-16
包装方式: 管装
商品毛重: 2.7克(g)

商品参数

商品概述

ADG211A和ADG212A是单片CMOS器件，包含四个可独立选择的开关。它们采用增强型LC²MOS工艺设计，信号处理能力提升至±15 V。这些开关还具有高开关速度和低导通电阻（RON）的特点。 ADG211A和ADG212A由四个单刀单掷（SPST）开关组成。它们的唯一区别在于数字控制逻辑是反相的。在多路复用器应用中，当同时驱动时，所有开关均呈现先断后通的开关动作。该设计固有的低电荷注入特性，可使数字输入切换时的瞬态现象降至最低。

商品特性

最大电源额定值44 V
模拟信号范围±15 V
低导通电阻（RON）：最大115 Ω
低泄漏电流：典型值0.5 nA
先断后通开关
可单电源工作
扩展的塑料封装温度范围：-40℃至+85℃
TTL/CMOS兼容
提供16引脚PDIP/SOIC和20引脚PLCC封装
引脚与DG211/DG212兼容

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(1个/管，最小起订量 1 个)

个

起订量：1 个1个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	4
	工作电压	15V；-15V~15V
	导通时间(ton)	450ns

	属性	参数值
	导通电阻(Ron)	115Ω
	关闭时间(toff)	450ns
	工作温度	-40℃~+85℃
	导通电容(Con)	16pF
