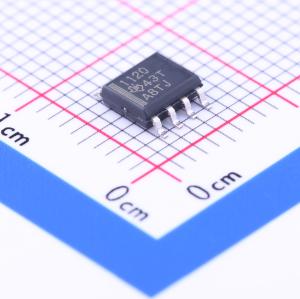

TPS1120DR实物图
  • TPS1120DR商品缩略图
  • TPS1120DR商品缩略图
  • TPS1120DR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TPS1120DR

2个P沟道 耐压:15V 电流:1.17A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
TPS1120 双路 P 通道增强模式 MOSFET
品牌名称
TI(德州仪器)
商品型号
TPS1120DR
商品编号
C44654
商品封装
SOIC-8​
包装方式
编带
商品毛重
0.104克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量2个P沟道
漏源电压(Vdss)15V
连续漏极电流(Id)1.17A
导通电阻(RDS(on))180mΩ@10V,1.5A
属性参数值
耗散功率(Pd)840mW
阈值电压(Vgs(th))1.5V
栅极电荷量(Qg)5.45nC@10V
工作温度-40℃~+150℃@(Tj)
类型P沟道

商品概述

TPS1120集成了两个独立的P沟道增强型MOSFET,这些MOSFET针对电池供电系统中的3V或5V电源分配进行了优化。TPS1120的最大VGS(th)为 -1.5V,IDSS仅为0.5μA,是低压便携式电池管理系统的理想高端开关,此类系统首要考虑的是延长电池使用寿命。由于便携式设备可能会受到静电放电(ESD)影响,因此这些MOSFET内置了2kV ESD保护电路。TPS1120的终端设备包括笔记本电脑、个人数字助理(PDA)、手机、条形码扫描仪和PCMCIA卡。TPS1120的工作结温范围TJ为 -40°C至150°C。

商品特性

  • 低rDS(on):VGS = -10V时为0.18Ω
  • 3V兼容
  • 无需外部VCC
  • TTL和CMOS兼容输入
  • 最大VGS(th) = -1.5V
  • 符合MIL - STD - 883C标准3015方法,ESD保护高达2kV
