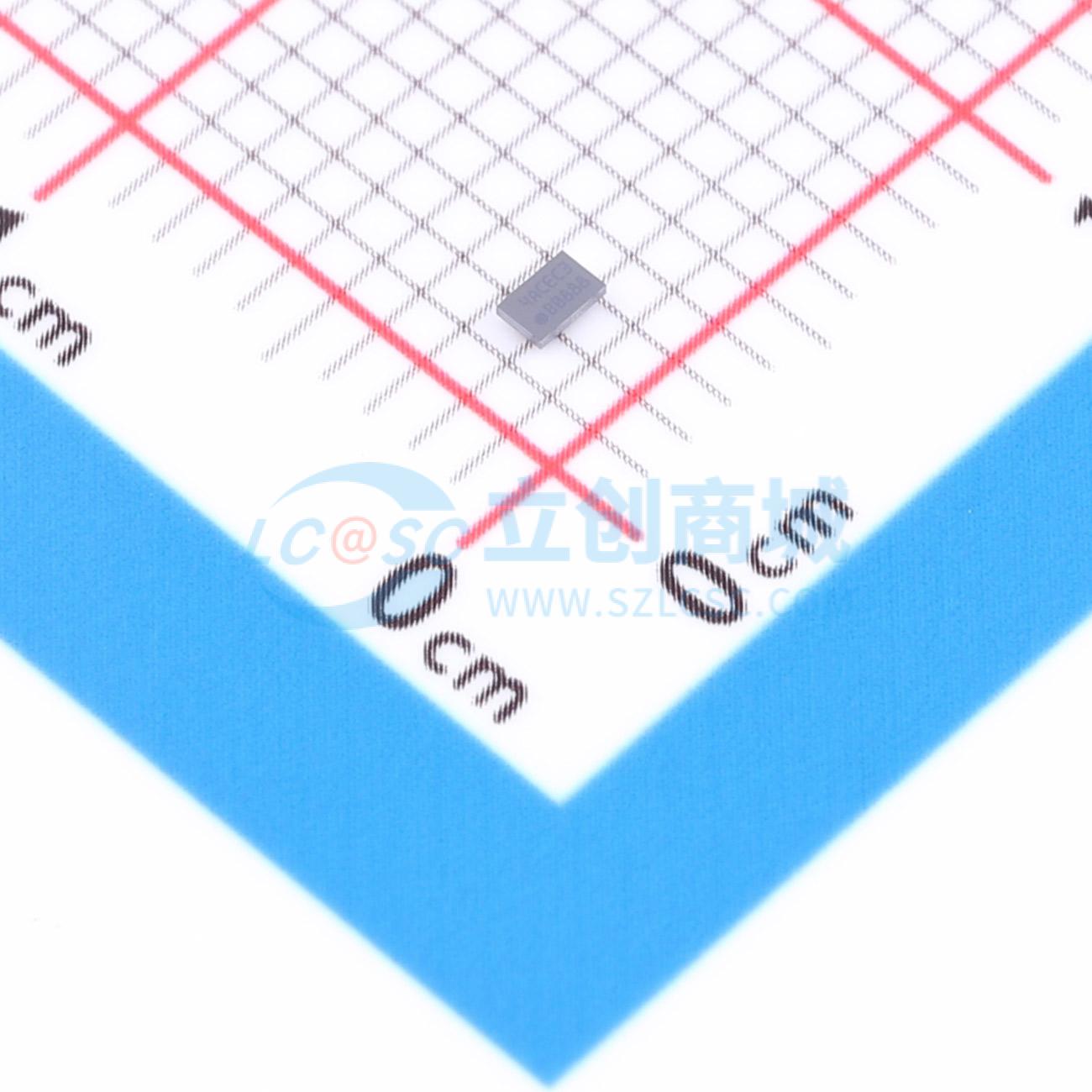

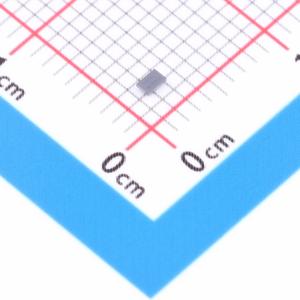

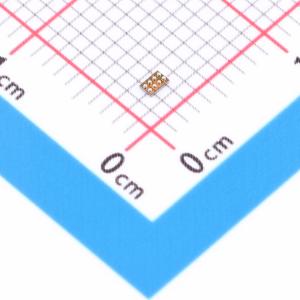

BQ21088YBGR

单节电池1A线性电池充电器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款线性电池充电器IC，主要用于实现小尺寸解决方案和低静态电流以延长电池寿命。该器件采用8焊球芯片级封装，无需采用HID PCB工艺进行制造，从而降低了PCB成本。该器件可支持高达1A的充电电流和高达3A的系统负载电流。该器件采用标准锂离子或磷酸铁锂充电曲线分三个阶段对电池进行充电：预充电、恒流和恒压。通过热调节提供最大充电电流，同时管理器件温度。该充电器还针对电池间充电进行了优化，具有3V的最低输入电压，并且可以承受25V的绝对最大线路瞬变。该器件集成了单按钮输入，用于减小解决方案的总尺寸。
品牌名称: TI(德州仪器)
商品型号: BQ21088YBGR
商品编号: C43043519
商品封装: DSBGA-8(1.1x1.6)
包装方式: 编带
商品毛重: 0.0205克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	3.5uA
	接口类型	I2C
	功能特性	过流保护；恒压充电；恒流充电；自动再充电；充电终止；可编程充电电流；过压保护；过放保护；涓流充电；短路保护

商品概述

BQ21088 是一款I2C控制型、单节电池、1A线性电池充电器，具有电源路径、运输模式、关断模式和电池跟踪VINDPM，主要用于实现小尺寸解决方案和低静态电流以延长电池寿命。该器件采用 8 焊球芯片级封装，无需采用 HDI PCB 工艺进行制造，从而降低了 PCB 成本。该器件可支持高达 1A 的充电电流和高达 3A 的系统负载电流。该器件采用标准锂离子或磷酸铁锂充电曲线分三个阶段对电池进行充电:预充电、恒流和恒压。通过热调节提供最大充电电流，同时管理器件温度。该充电器还针对电池间充电进行了优化，具有 3V 的最低输入电压，并且可以承受 25V 的最大线路瞬变。该器件集成了单按钮输入，用于减小解决方案的总尺寸。

商品特性

1A 线性电池充电器
针对电池间充电和 USB 适配器的 3.0V 至 5.5V 输入电压工作范围
可配置的电池调节电压，精度为 0.5%，范围为 3.6V 至 4.65V，阶跃为 10mV
支持锂离子、锂聚合物电池和磷酸铁锂化学物质
5mA 至 1A 的可配置快速充电电流
55mΩ 电池 FET 导通电阻
高达 3A 的放电电流，支持高系统负载
可配置的 NTC 充电曲线阈值，包括 JEITA 支持
电源路径管理，用于系统供电和电池充电
稳定系统电压 (SYS) 范围为 4.4V 至 4.9V，此外还具有电池电压跟踪功能和输入直通选项
适用于高阻抗输入源的电池跟踪输入电压动态电源管理 (VINDPM)
超低静态电流
仅电池模式下为 4μA
睡眠模式下输入适配器 Iq 为 30μA
单按钮唤醒和复位输入
集成故障保护
输入过压保护 (VIN_OVP)
电池短路保护 (BATSC)
电池过流保护 (BATOCP)
输入电流限制保护 (ILIM)
热调节 (TREG) 和热关断 (TSHUT)
电池热故障保护 (TS)
看门狗和安全计时器故障

应用领域

TWS 耳机和充电盒
智能眼镜、AR 和 VR
智能手表和其他可穿戴设备
零售自动化和支付
楼宇自动化

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	最大充电电流	1A
	充电饱和电压	4.65V
	电池类型	磷酸铁锂电池；锂电池
	电池节数	1
