温馨提醒：图片仅供参考，商品以实物为准

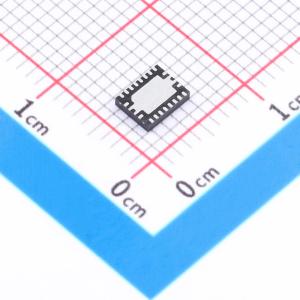

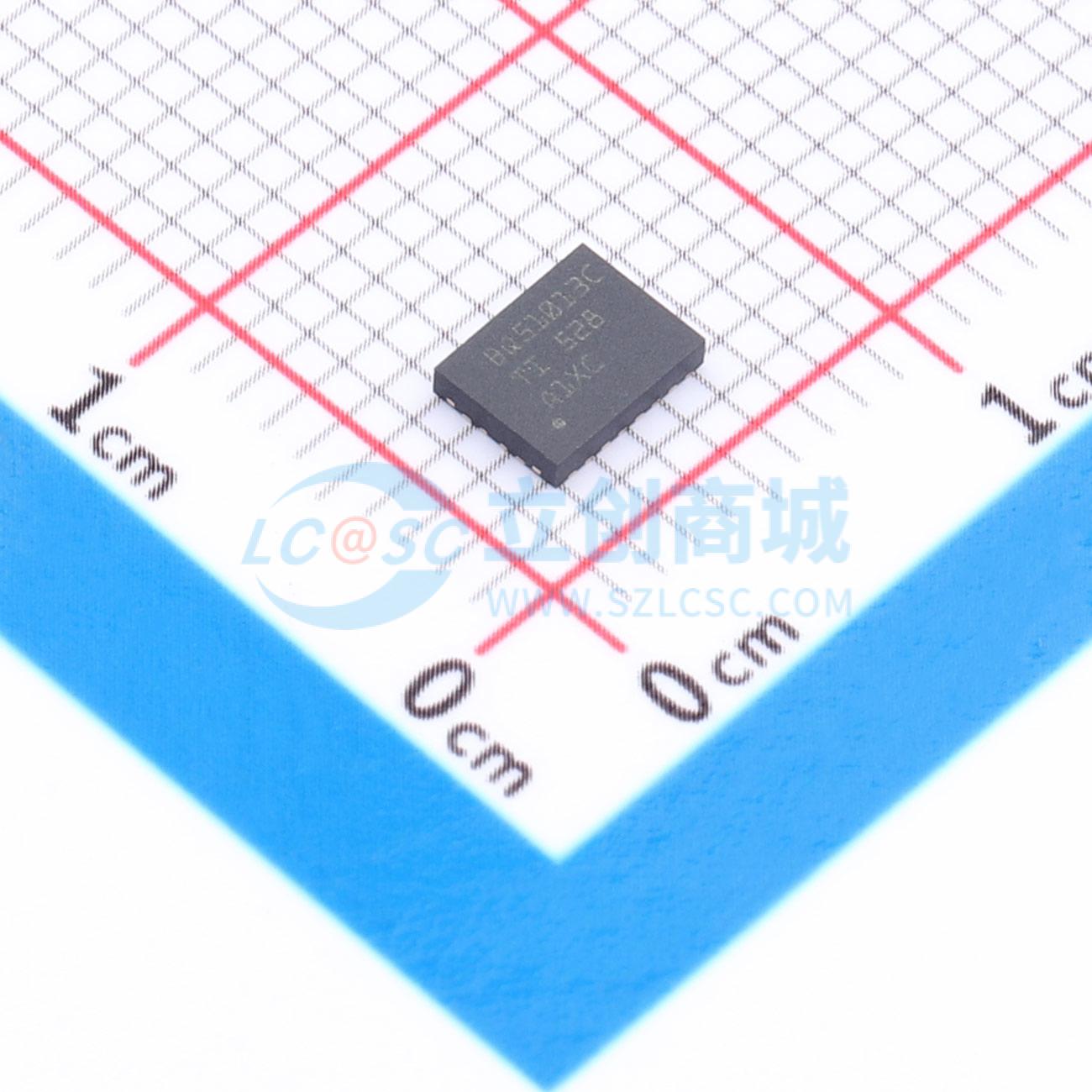

BQ51013CRHLR

符合Qi(WPCv2.0)标准的高度集成式无线接收器电源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ51013C器件是一款灵活、高级的单芯片次级侧器件，适用于便携式应用中的无线电源传输，可提供高达SW功率。BQ51013C器件在集成符合无线电源联盟(WPC)Qiv2.0通信协议所需的数字控制的同时提供接收器(RX)交流/直流电源转换和调节。BQ51013C与BQ500212A初级侧控制器（或其他Qi发送器）相结合，可为无线电源解决方案实现完整的非接触式电源传输系统。使用Qi x2.0协议，在次级侧与初级侧之间建立全局反馈，从而控制电源传输过程。 BQ51013C集成了一个低电阻同步整流器、低压降稳压器(LDO)、数字控制以及精确的电压和电流环路，可确保高效率和低功率耗散。 BQ51013C还包括一个数字控制器，用于计算移动设备接收的电量（不超过WPC v2.0标准设定的限值）。然后，控制器将该信息传输至发送器 (TX)，以便TX能够确定磁性界面内是否存在异物以及是否需要提升磁场内的安全级别。该异物检测 (FOD) 方法属于WPC v2.0规范中要求的一部分。
品牌名称: TI(德州仪器)
商品型号: BQ51013CRHLR
商品编号: C43043533
商品封装: VQFN-20(3.5x4.5)
包装方式: 编带
商品毛重: 0.187896克(g)

商品参数

商品概述

BQ51013C器件是一款灵活、高级的单芯片次级侧器件，适用于便携式应用中的无线电源传输，可提供高达SW功率。BQ51013C器件在集成符合无线电源联盟(WPC)Qiv2.0通信协议所需的数字控制的同时提供接收器(RX)交流/直流电源转换和调节。BQ51013C与BQ500212A初级侧控制器（或其他Qi发送器）相结合，可为无线电源解决方案实现完整的非接触式电源传输系统。使用Qi ×2.0协议，在次级侧与初级侧之间建立全局反馈，从而控制电源传输过程。

BQ51013C集成了一个低电阻同步整流器、低压降稳压器(LDO)、数字控制以及精确的电压和电流环路，可确保高效率和低功率耗散。

BQ51013C还包括一个数字控制器，用于计算移动设备接收的电量（不超过WPC v2.0标准设定的限值）。然后，控制器将该信息传输至发送器 (TX)，以便TX能够确定磁性界面内是否存在异物以及是否需要提升磁场内的安全级别。该异物检测 (FOD) 方法属于WPC v2.0规范中要求的一部分。

商品特性

集成无线电源接收器解决方案
93%的整体峰值交流/直流转换效率
完全同步整流器
符合WPC v2.0标准的通信控制
输出电压调节
仅在RX线圈和输出之间需要IC
符合无线电源联盟(WPC)v2.0标准（启用FOD）的高精度电流检测
动态整流器控制，可改进负载瞬态响应
动态效率调节，可在各种输出功率下优化性能
自适应通信限制功能，可实现可靠的通信
支持20V最大输入电压
低功率耗散整流器过压钳位 (VOVP = 15V)
热关断
用于温度监控、充电完成和故障主机控制的多功能NTC和控制引脚

应用领域

符合WPC v2.0标准的接收器
超声波智能探头
耳麦/耳机和耳塞
手机和智能电话
耳机
手持设备
