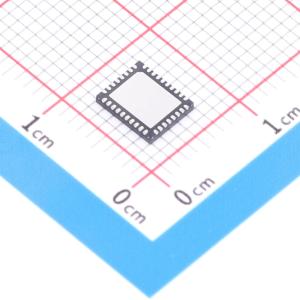

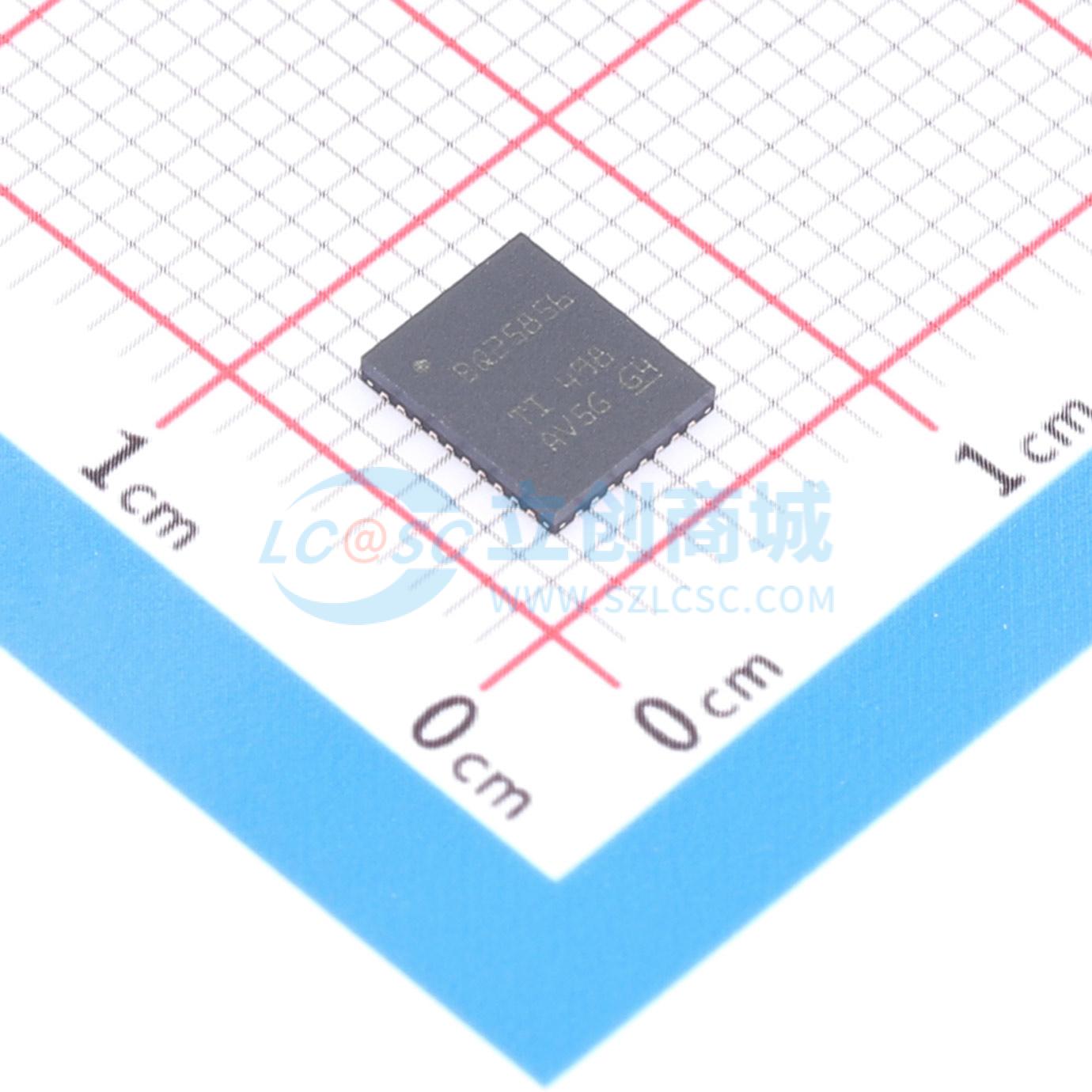

温馨提醒：图片仅供参考，商品以实物为准
BQ25856QWRRVRQ1
独立/2C控制型、1至14节电池双向降压/升压电池充电控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款具有双向功率流支持的汽车级、宽输入电压、开关模式降压/升压锂离子、锂聚合物或磷酸铁锂电池充电控制器。该器件不仅能提供精确的充电电流和充电电压调节，还能提供自动充电预调节、充电终止和充电状态指示，可在宽电压范围内实现电池高效充电。该器件集成了降压/升压转换器的所有环路补偿功能，因此可提供易于使用的高密度解决方案。在反向模式下，该器件从电池获取电力，并通过添加的恒定电流环路调节输入端子电压来实现保护。 除了 I²C 主机控制的充电模式，该器件还通过电阻器可编程限制支持独立充电模式。输入电流、充电电流和充电电压调节目标可分别通过 ILIM_HIZ、ICHG 和 FB 引脚进行设置。
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ25856QWRRVRQ1
- 商品编号
- C43043528
- 商品封装
- VQFN-36(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.4V~70V | |
| 最大充电电流 | 20A | |
| 电池类型 | 磷酸铁锂电池；超级电容器；锂电池 | |
| 电池节数 | 1~14 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 17uA | |
| 接口类型 | I2C | |
| 功能特性 | 过流保护；恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过压保护；过放保护；涓流充电 |
商品概述
BQ25856-Q1 是一款具有双向功率流支持的汽车级、宽输入电压、开关模式降压/升压锂离子、锂聚合物或磷酸铁锂电池充电控制器。 该器件不仅能提供精确的充电电流和充电电压调节，还能提供自动充电预调节、充电终止和充电状态指示，可在宽电压范围内实现电池高效充电。该器件集成了降压/升压转换器的所有环路补偿功能，因此可提供易于使用的高密度解决方案。在反向模式下，该器件从电池获取电力，并通过添加的恒定电流环路调节输入端子电压来实现保护。除了 I2C 主机控制的充电模式，该器件还通过电阻器可编程限制支持独立充电模式。输入电流、充电电流和充电电压调节目标可分别通过 ILIM_HIZ、ICHG 和 FB 引脚进行设置。
商品特性
- 符合面向汽车应用的AEC-Q100标准
- 温度等级 1:−40℃ ≤ TA≤ 150℃
- 宽输入电压工作范围:4.4V 至 70V
- 宽电池电压工作范围:高达 70V，支持多化合物电池
- 支持 1 至 14 芯锂离子电池充电曲线
- 支持 1 至 16 芯磷酸铁锂电池充电曲线
- 支持高达 70V 的超级电容器充电
- 带有NFET驱动器的同步降压/升压充电控制器
- 可调节的fSW:200kHz 至 600kHz
- 开关频率抖动可降低 EMI 噪声 (DRSS)
- 可选择与外部时钟同步
- 带有软启动的集成环路补偿
- 可选栅极驱动器电源输入，可提高效率
- 双向转换器运行（反向模式），支持 USB-PD 扩展功率范围 (EPR)
- 可调输入电压 (VAC) 调节范围为 3.3V 至 65V，步长为 20mV
- 使用 5mΩ 电阻器实现可调输入电流调节 (RAC_SNS)，范围为 0.4A 至 20A，步长为 50mA
- 充电电压调节精度±0.5%
- 充电/输入电流调节精度±3%
- 输入电压调节精度±2%
- 通过 I2C 控制，用于通过电池可编程选项实现出色的系统性能
- 硬件可调输入和输出电流限制
- 集成用于电压、电流和温度监控的 16 位 ADC
- 可调输入过压和欠压保护
- 电池过压和过流保护
- 充电安全计时器
- 热关断
- 提供输入电源存在状态 (PG) 输出
- 提供充电器运行状态（STAT1、STAT2）输出
- 采用具有可湿性侧面的 36 引脚 5mm × 6mm QFN 封装
- 功能安全型，可提供用于功能安全系统设计的文档
应用领域
- 低压电池系统
- 电池管理单元
- 域网关
- ADAS 域控制器
- 前门模块
