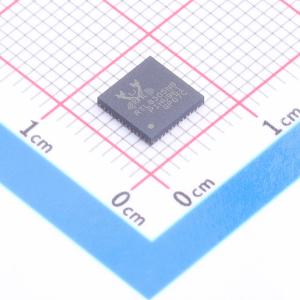

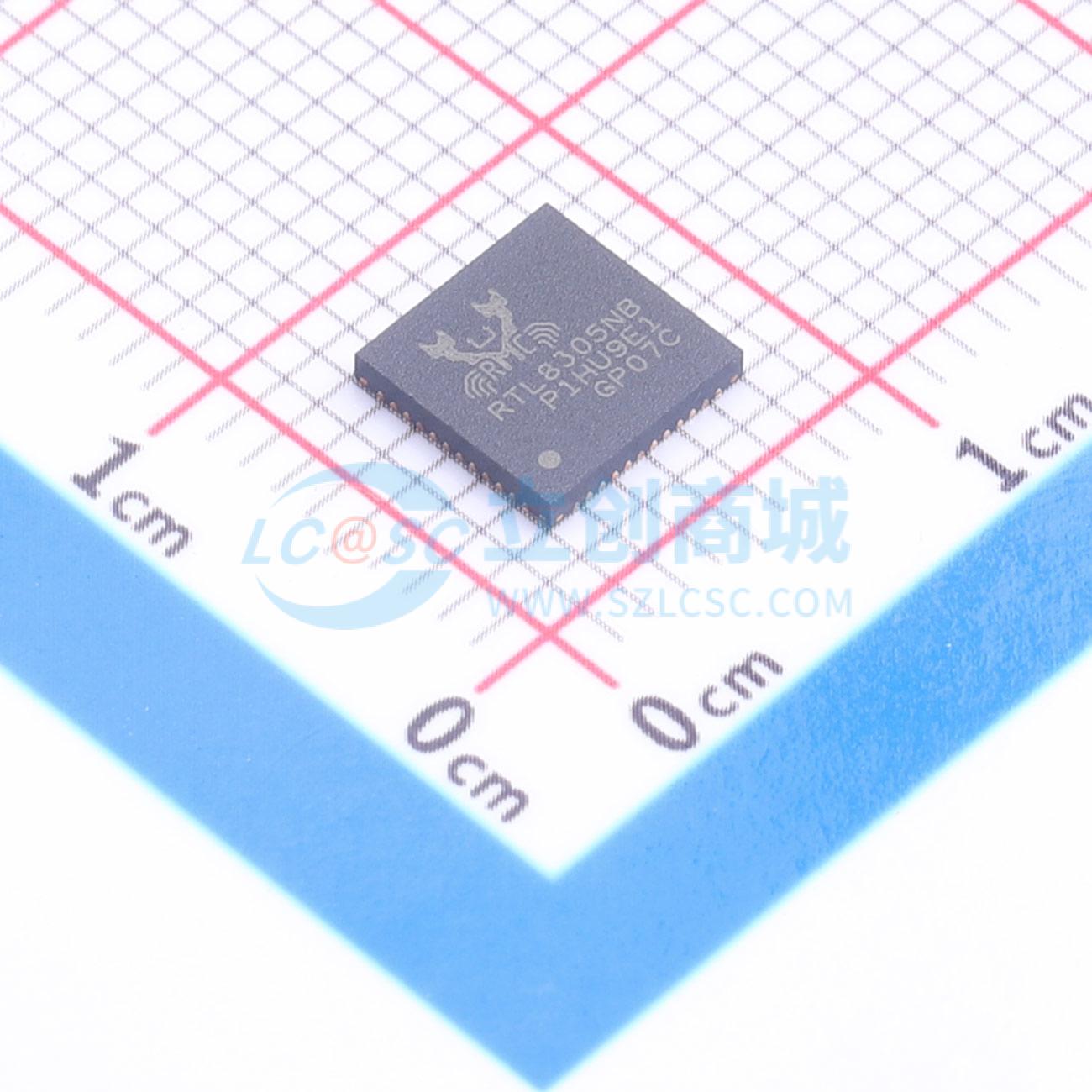

RTL8305NB-VC-CG

单芯片五端口10/100M以太网交换控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: REALTEK(瑞昱)
商品型号: RTL8305NB-VC-CG
商品编号: C42939821
商品封装: QFN-48(6x6)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

RTL8305NB-VC-CG 是一款单芯片 5 端口 10/100M 以太网交换控制器。该芯片集成了 5 个支持 10BASE-T 和 100BASE-TX 操作的物理层收发器、一个高性能非阻塞交换引擎、一个用于地址查找的片上 SRAM、一个用于数据包缓冲的片上 SRAM 以及一个用于配置和管理的内置管理接口。该交换控制器支持多种高级功能，包括基于端口的 VLAN、基于 IEEE 802.1Q 标签的 VLAN、服务质量、带宽控制、风暴过滤、环路检测和电缆诊断。它支持自动协商、自动 MDI/MDIX 交叉检测和校正、极性检测和校正以及链路监控。该器件采用 1.2V 核心电压和 3.3V I/O 电压供电，并集成了一个用于生成 1.2V 核心电压的 LDO。它支持通过串行 EEPROM 或外部管理接口进行配置。该器件采用 48 引脚 QFN 封装。

商品特性

集成 5 端口 10/100M 以太网交换控制器和物理层收发器
支持 IEEE 802.3/802.3u/802.3x 标准
支持 10BASE-T 和 100BASE-TX 操作
支持全双工 IEEE 802.3x 流量控制和半双工背压流量控制
支持自动协商、自动 MDI/MDIX 交叉、极性检测和校正
支持基于端口的 VLAN 和基于 IEEE 802.1Q 标签的 VLAN
支持服务质量，包括基于端口、802.1p、DSCP 和 IP 地址的优先级分配
支持输入和输出带宽控制
支持广播、组播和未知单播风暴过滤
支持环路检测功能
支持电缆诊断功能
支持节能以太网
集成用于地址查找和数据包缓冲的片上 SRAM
支持通过串行 EEPROM 或 SMI 接口进行配置
内置 1.2V LDO
采用 48 引脚 QFN 封装

应用领域

网络交换机
工业以太网设备
安防监控系统
网络附加存储
企业网络设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网收发器
	类型	-
	端口数量	5
	MAC接口	MII
	以太网速率标准	10BASE-T；100BASE-TX

	属性	参数值
	数据速率	10Mbit/s；100Mbit/s
	工作电压	3.3V
	工作温度	0℃~+70℃
	功能特性	低功耗模式；可编程LED指示；电缆诊断
