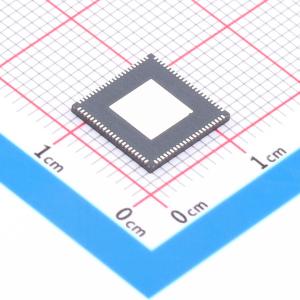

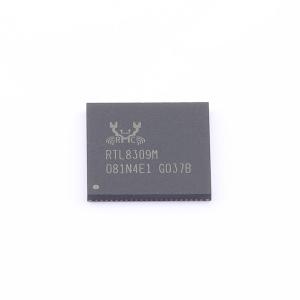

温馨提醒：图片仅供参考，商品以实物为准
RTL8309M-VB-CG
单芯片九端口10/100Mbps以太网交换控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- REALTEK(瑞昱)
- 商品型号
- RTL8309M-VB-CG
- 商品编号
- C42939823
- 商品封装
- QFN-88(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网交换机 | |
| 端口数量 | 9 | |
| MAC接口 | MII；TMII；RMII | |
| 工作电压 | 1.2V；3.3V | |
| 集成PHY | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 通信接口 | I2C | |
| 以太网速率标准 | 10BASE-T；100BASE-TX | |
| MAC地址支持 | 2048 | |
| VLAN支持 | 16 | |
| 功能特性 | 端口独立掉电；自动极性纠正 |
商品特性
- 单芯片集成9端口10/100M以太网交换控制器
- 支持8个10/100M以太网物理层收发器
- 支持1个(T)MII/RMII接口端口
- 支持PHY模式(T)MII、MAC模式(T)MII和RMII接口
- 集成8KB数据包缓冲存储器
- 支持IEEE 802.3x全双工流量控制和半双工背压
- 支持自动协商、交叉检测与自动校正、极性检测与校正
- 支持基于端口的VLAN和基于IEEE 802.1Q标记的VLAN
- 支持IEEE 802.1p优先级重标记
- 支持服务质量功能，包括带宽控制和优先级分配
- 支持访问控制列表功能
- 支持端口隔离
- 支持MAC地址限制
- 支持IGMP和MLD侦听
- 支持IEEE 802.1X基于端口和基于MAC的访问控制
- 支持IEEE 802.1D生成树协议
- 支持端口镜像
- 支持风暴过滤
- 支持能效以太网
- 支持电缆诊断
- 集成管理信息库计数器
- 支持串行管理接口和串行EEPROM接口
- 集成1.2V低压差稳压器
- 支持25MHz ~ 50MHz晶体或振荡器输入
- 采用128引脚LQFP封装
应用领域
- 小型办公室/家庭办公室路由器
- IP摄像头
- 工业控制
- 测试与测量设备
- 网络附加存储
