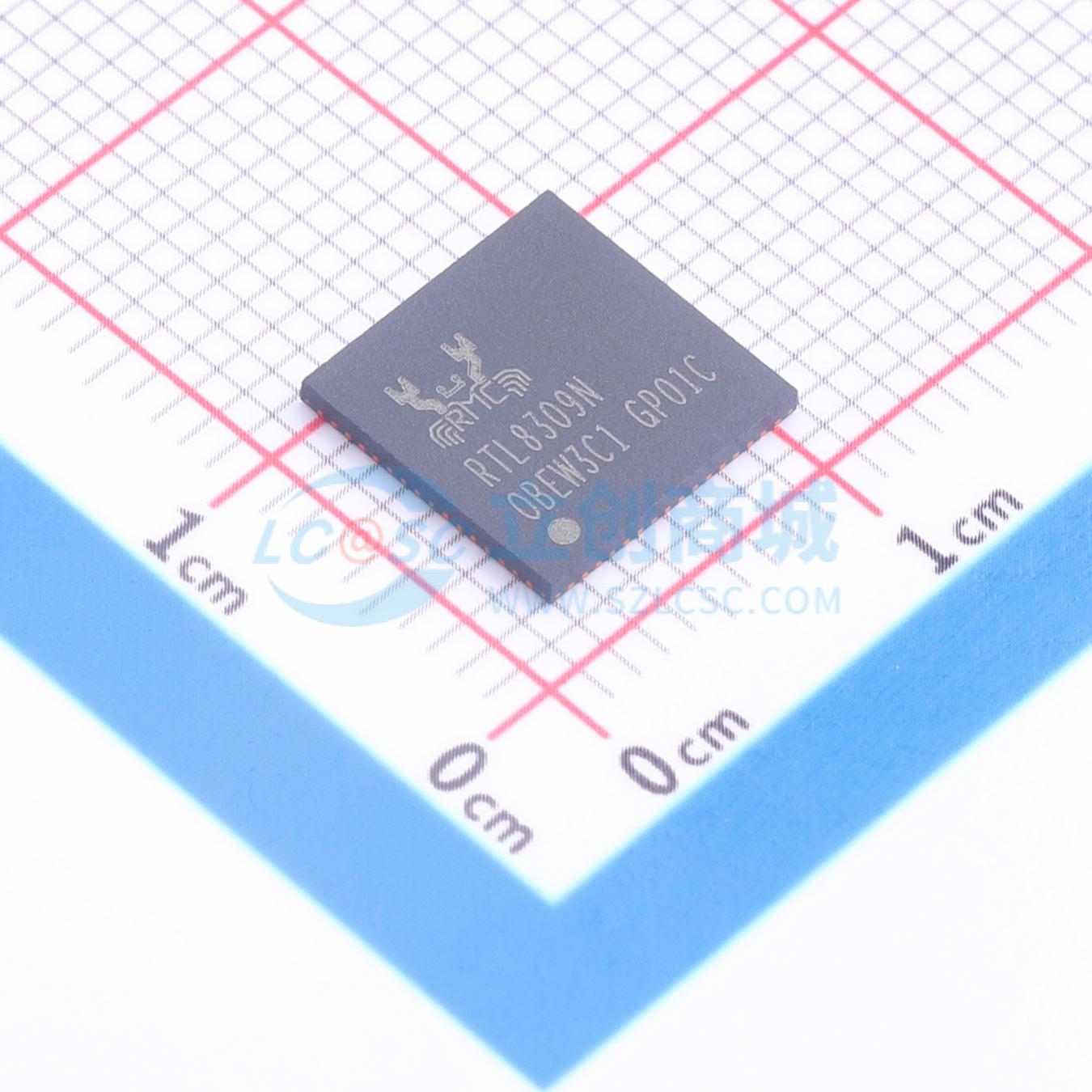

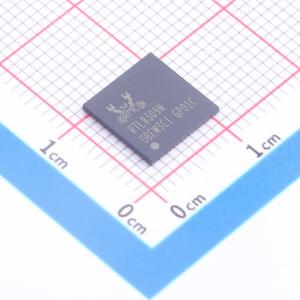

RTL8309N-VC-CG
单芯片八端口10/100M以太网交换控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- REALTEK(瑞昱)
- 商品型号
- RTL8309N-VC-CG
- 商品编号
- C42939824
- 商品封装
- QFN-64(9x9)
- 包装方式
- 托盘
- 商品毛重
- 1.656481克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网交换机 | |
| 端口数量 | 8 | |
| 工作电压 | 1.2V；3.3V | |
| 集成PHY | 是 | |
| 通信接口 | SMI；I2C |
| 属性 | 参数值 | |
|---|---|---|
| 以太网速率标准 | 10BASE-T；100BASE-TX | |
| 数据速率 | 10Mbit/s；100Mbit/s | |
| MAC地址支持 | 2048 | |
| VLAN支持 | 16 | |
| 功能特性 | 端口独立掉电；自动极性纠正；低功耗模式 |
商品概述
RTL8309N-VC-CG是一款高度集成的单芯片8端口10/100M以太网交换控制器。它集成了8个10/100M快速以太网收发器（PHY）、8个MAC、一个高性能交换引擎和片上SRAM内存。该设备支持IEEE 802.3、802.3u和802.3x标准，并具备自动协商、自动极性校正和自动交叉检测功能。它提供高级功能，包括基于端口的VLAN、基于IEEE 802.1Q标签的VLAN、服务质量（QoS）、带宽控制、风暴过滤、环路检测和电缆诊断。该芯片采用低功耗设计，并支持节能以太网（EEE）。其紧凑的封装和高度集成性使其成为构建经济高效网络解决方案的理想选择。
商品特性
- 集成8个10/100M快速以太网PHY和MAC
- 支持IEEE 802.3、802.3u和802.3x标准
- 支持全双工IEEE 802.3x流量控制和半双线背压流量控制
- 支持自动协商、自动极性校正和自动交叉检测
- 支持基于端口的VLAN和基于IEEE 802.1Q标签的VLAN
- 支持服务质量（QoS）和带宽控制
- 支持广播/组播/未知单播风暴过滤
- 支持环路检测功能
- 支持节能以太网（EEE）
- 支持电缆诊断功能
- 集成4K条目查找表，支持地址学习和老化
- 支持串行管理接口（SMI）和串行EEPROM配置
- 采用紧凑型128引脚LQFP封装
应用领域
- 工业控制
- IP电话系统
- 安防监控系统
- 消费电子
- 网络设备
