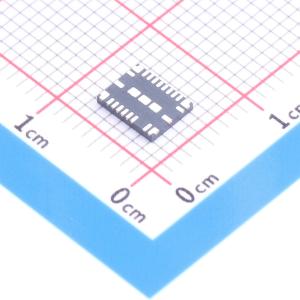

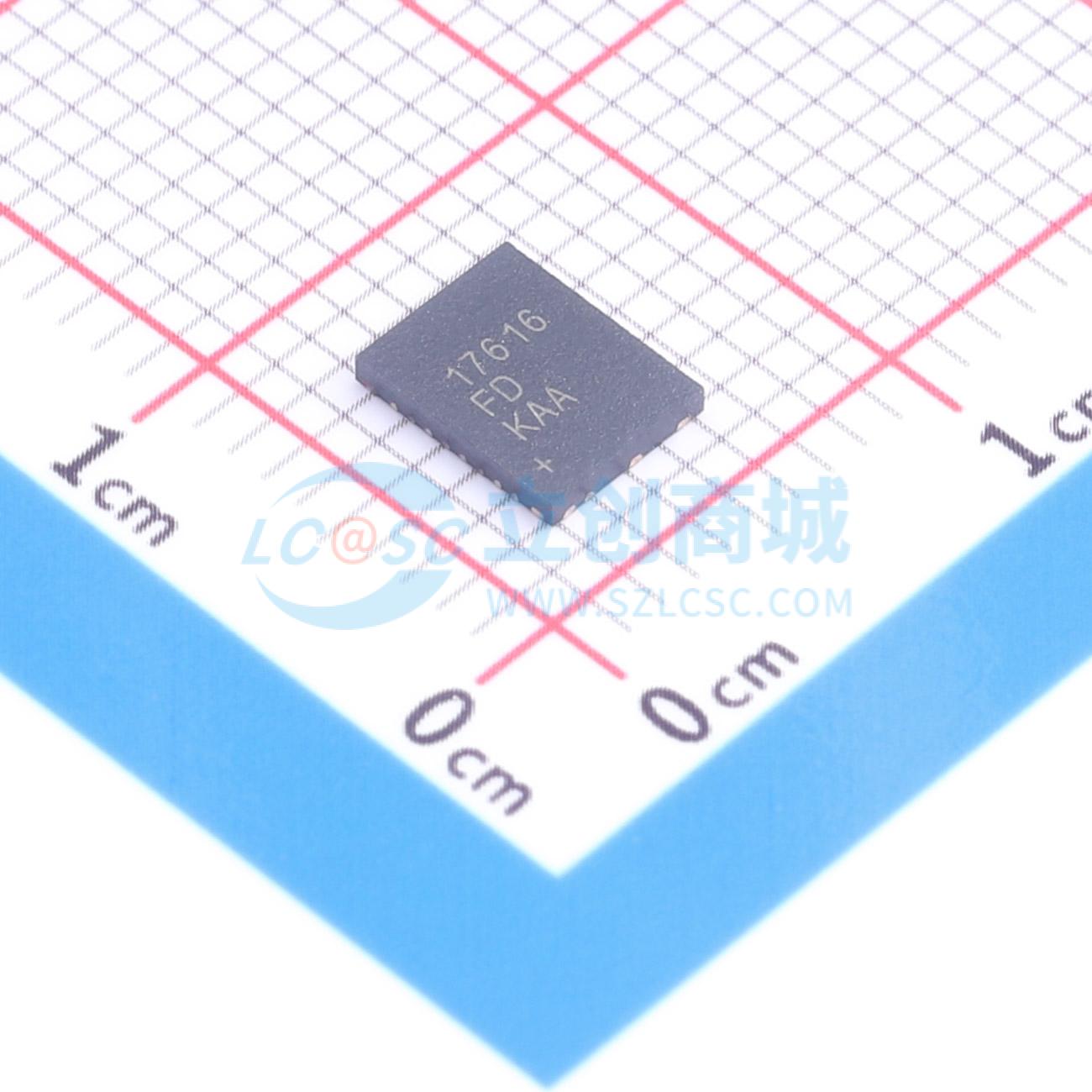

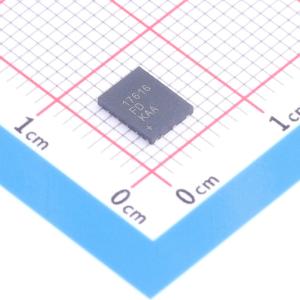

温馨提醒：图片仅供参考，商品以实物为准
MAX17616AFD+
3V至80V、7A电流限制器，具备过压/浪涌、欠压、反极性、接地故障保护和PMBus接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- MAX17616AFD+
- 商品编号
- C42744898
- 商品封装
- FCQFN-23(4.5x5.8)
- 包装方式
- 托盘
- 商品毛重
- 2.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | - | |
| 输出类型 | 开漏 | |
| 工作电压 | 3V~80V | |
| 复位有效电平 | - | |
| 阈值电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | - | |
| 复位超时 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - | |
| 静态电流(Iq) | 2mA |
商品概述
MAX17616A是一款3V至80V、7A限流器，集成过压/浪涌、欠压、反极性、接地丢失保护功能并带有PMBus接口，可为系统提供高度通用且可编程的保护边界，抵御输入电压故障和输出过流故障。输入反极性保护可通过器件控制的外部nFET实现，保护幅度取决于工作负载总线电压VOUT和外部nFET的挡电压能力，外部nFET也可用于可选的反向电流保护，搭配反向保护外部nFET使用时，器件可通过关断外部nFET防止电流从负载流向源端，反向电流保护的反向电流阈值和正向偏置特性经过调整，适合OR-ing和电源多路复用应用的理想二极管功能，如果不需要反极性保护和反向电流保护，需将SN和GN引脚连接到IN引脚。器件可承受因输出端子接线错误导致的意外输出反极性施加。控制器监控系统可通过EN输入打开或关断器件，从而控制对连接负载的供电。器件提供接地丢失保护，在接地丢失故障事件（即冗余安全应用中安全接地保险丝熔断）中可安全关断器件操作；提供可编程输出欠压检测阈值，用于控制输出电压低于OUTUV上升阈值后的重启响应，器件还内置针对过度功耗的热关断保护。
商品特性
- 搭配外部nFET可实现输入电压反极性保护
- 搭配外部nFET可实现双级反向电流保护，响应速度快至100ns
- 内置nFET导通电阻低，典型值20mΩ
- 承受输出反极性电压
- 支持接地丢失保护
- 200%短期过载能力
- MAX17616A支持可编程过压浪涌保护
- 带有PMBus接口
- 支持实时工作状态监测、电压和电流读取
- 支持故障寄存器访问与管理
- 支持器件开关控制
- 支持电流限制模式选择
- 支持启动浪涌电流限制选择
- 支持短期过流限制和时间选择
- 灵活设计利于最大化设计复用、最小化重新认证
- 可调节UVLO和OVLO/OVFB阈值
- 3A至7A范围、最高+85℃下，电流监测读出精度为±2%
- 可编程启动浪涌电流限制
- 可编程电流限制故障响应，支持连续、自动重试和锁存模式
- 逻辑电平使能输入 (EN)
- 带保护的外部n型场效应晶体管 (nFET) 栅极驱动器
- 电源良好输出 (PGOOD)
- 可编程输出欠压检测 (OUTUV)
- 结温监测 (TJ)
- 热折流电流限制
- 减小解决方案尺寸
- 采用4.5mm × 5.75mm 23引脚FCQFN封装
- 集成nFET满足常用保护需求
应用领域
- 输入电压与输出过流保护
- 接地丢失故障保护
- 浪涌保护
