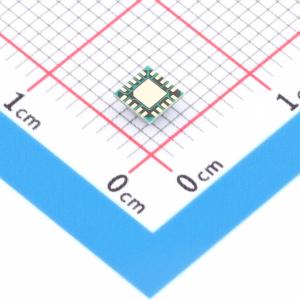

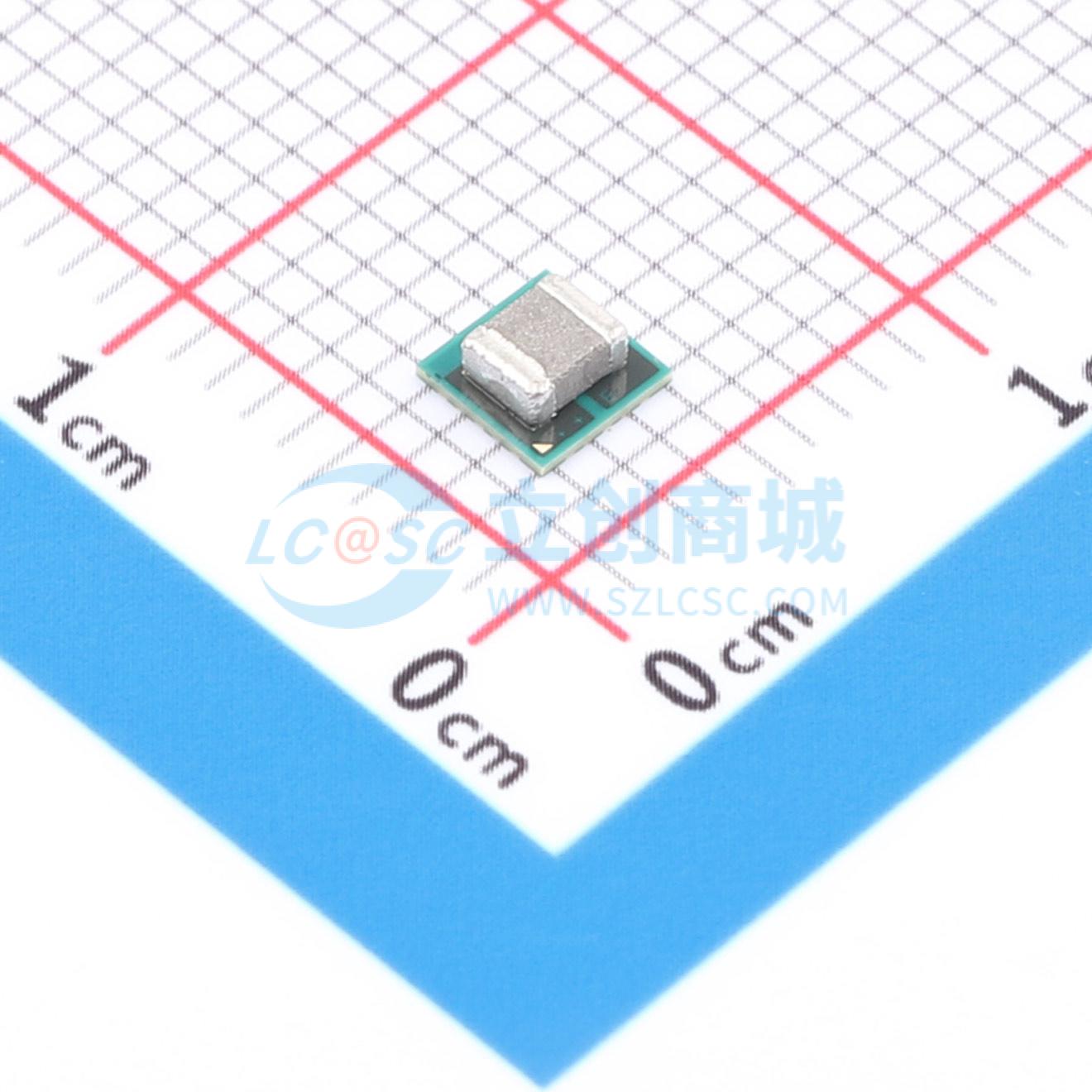

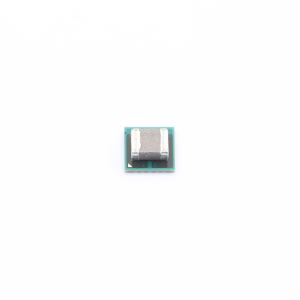

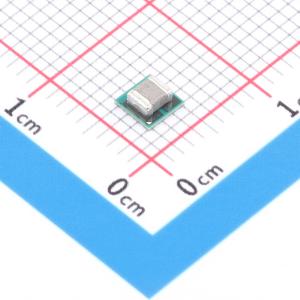

温馨提醒：图片仅供参考，商品以实物为准
MAXM20343AMP+
MAXM20343AMP+
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- MAXM20343AMP+
- 商品编号
- C42745286
- 商品封装
- uSLIC-20(3.5x3.5)
- 包装方式
- 托盘
- 商品毛重
- 6.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | 升降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 500mV~5.5V | |
| 转换效率 | 95% | |
| 输出电压(Vout) | 2.5V~5.5V | |
| 输出电压精度 | ±3% | |
| 输出电流(最大值) | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 3.5uA | |
| 纹波噪声 | - | |
| 开关频率 | - | |
| 最大容性负载 | - | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 3.5mm | |
| 宽度 | 3.5mm | |
| 高度 | 1.35mm | |
| 功能特性 | 可编程输出电压；过流保护；轻载高效模式；自动故障恢复；过热保护 |
商品概述
MAXM20343和MAXM20344是超低静态电流、非反相降压 - 升压型Himalaya模块，集成了电感器。MAXM20343和MAXM20344可在0.5V至5.5V的宽输入范围内工作，支持高达2.5W的输出功率，并允许使用小型、低成本的输入和输出电容器。输出电压可在2.5V至5.5V之间调节。这些模块显著降低了设计复杂度和制造风险，提供了真正的即插即用电源解决方案，缩短了产品上市时间。
MAXM20343和MAXM20344采用独特的控制算法，可在降压、降压 - 升压和升压工作模式之间转换，最大限度地减少输出电压纹波中的不连续性和次谐波。两个模块都采用自适应频率机制，以提高轻载时的效率。1.9V的低启动输入电压允许用户从各种电源为模块供电，0.5V的最低工作电压能够从电源中提取尽可能多的能量。MAXM20343在关机时提供主动放电功能，使输出电压快速衰减。MAXM20344在关机时不提供主动放电功能，但支持具有预偏置输出电压的应用。
商品特性
- 易于使用
- 宽输入范围0.5V至5.5V
- 输出电压可调，范围为2.5V至5.5V
- 输出功率高达2.5W
- 内部补偿
- 全陶瓷电容器，布局紧凑
- 低外形，采用20引脚、3.5mm x 3.5mm x 1.35mm的uSLIC封装
- 高效率
- 峰值效率达95%
- 自适应频率，提高轻载效率
- 静态电流3.5µA
- 设计灵活
- 内部软启动
- MAXM20344支持预偏置启动
- 开漏输入电源正常（INGOOD引脚）
- 开漏输出电源正常（PGOOD引脚）
- 运行稳定
- 过流、过温保护
- 宽环境工作温度范围 -40°C至 +125°C/结温 -40°C至 +150°C
- 符合CISPR32 B类传导和辐射发射标准
- 通过跌落、冲击和振动标准：JESD22 - B103、B104、B111
应用领域
- 工业传感器
- 低功耗广域网
- 可穿戴设备、物联网
