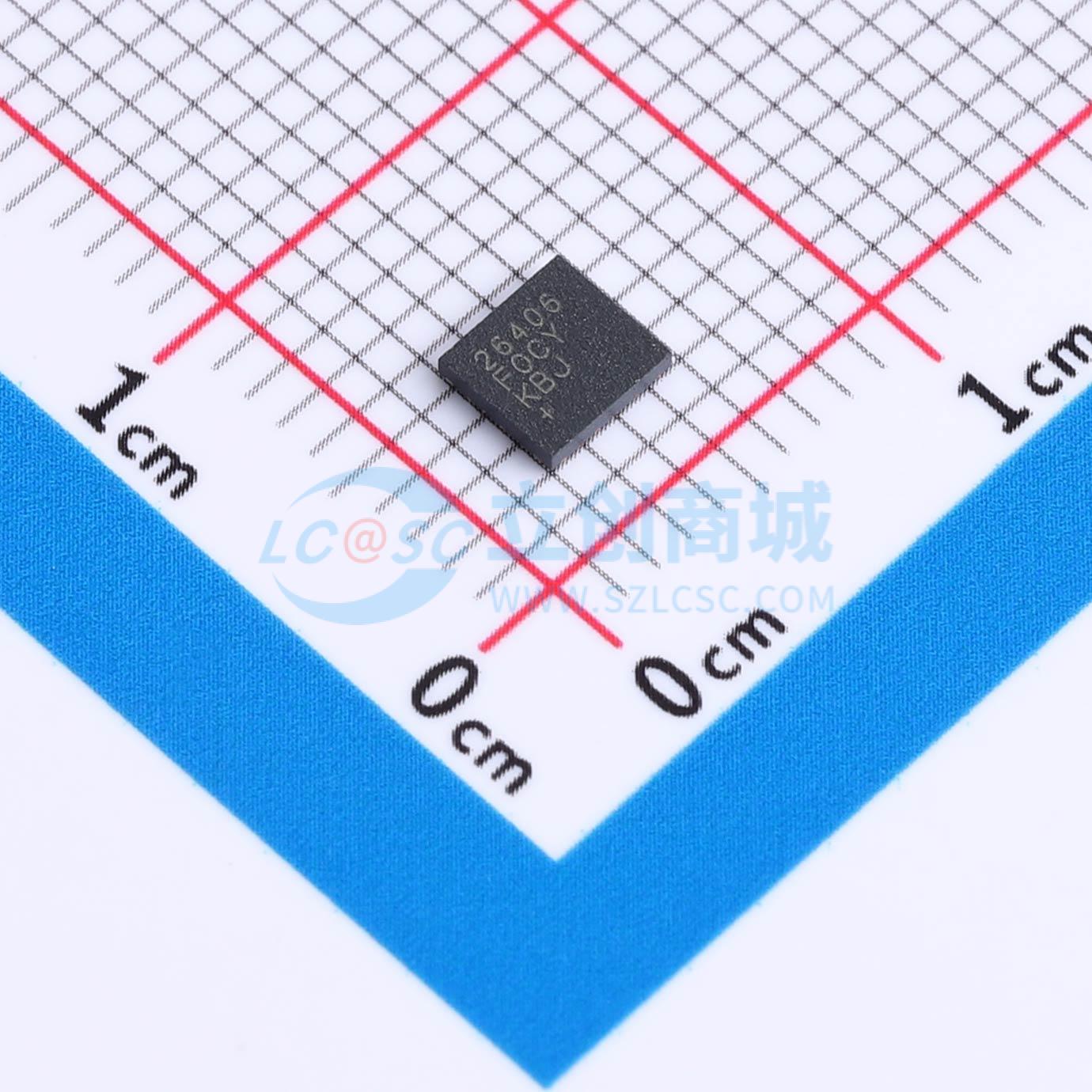

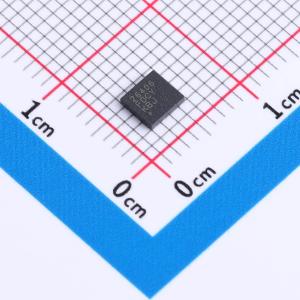

MAX26406AFOCY+

降压型 6A 3V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是小型、低电磁干扰 (EMI) 辐射的同步降压转换器，集成了高端和低端开关。设计用于在3V至36V的宽输入电压范围内提供高达6A的电流。可以通过观察PGOOD信号来监控电压质量。可以在99%占空比下进行降压操作，非常适合汽车和工业应用
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX26406AFOCY+
商品编号: C42745191

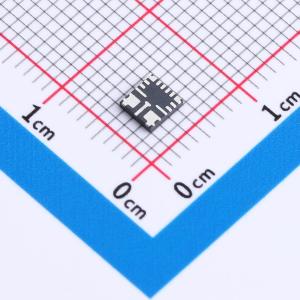

商品封装: FC2QFN-17(3.8x3.5)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10uA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	轻载高效模式；内置LDO稳压器；频率同步；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

MAX26404/MAX26405/MAX26406 是一款小型、低电磁干扰发射的同步 Silent Switcher 降压转换器，集成了高侧和低侧开关。该器件设计用于在 3V 至 36V 的宽输入电压范围内提供高达 6A 的输出电流。可通过监测 PGOOD 信号来监控电压质量。MAX26404/MAX26405/MAX26406 能够以 99% 的占空比工作在压降状态，这使其非常适合汽车和工业应用。这些器件提供可编程或固定的 5V 和 3.3V 输出电压。内部固定频率为 2.1MHz（或 400kHz），这允许使用小型外部元件，降低输出纹波，并保证无调幅干扰。MAX26404/MAX26405/MAX26406 在轻载时会自动进入跳频模式，空载时静态电流低至 10μA。该系列产品（包括 MAX26408/MAX26410）提供引脚兼容的选项，单相配置下输出电流从 4A 到 10A，双相配置下可达 20A。这些器件也针对双相操作进行了优化，具有非常高的均流精度。这些器件可订购具有扩频频率调制功能的版本，旨在最小化因调制频率引起的电磁干扰辐射发射。该器件采用 MAXQ 电源架构，可提供精确的瞬态性能和相位裕度。这允许在最大限度地降低系统成本的同时，为任何特定应用获得最大的功率、性能和精度。MAX26404/MAX26405/MAX26406 采用小型 3.5mm × 3.75mm、17 引脚 FC2QFN 封装，且所需外部元件极少。

商品特性

实现紧凑、高效、低电磁干扰的解决方案
扩频频率调制
对称封装提供卓越的电磁干扰性能
3V 至 36V 的输入工作电压范围
跳频模式下静态电流为 10μA
集成场效应管的同步直流-直流转换器
400kHz 和 2.1MHz 固定频率选项
内部固定 2.5ms 软启动
可编程 0.8V 至 10V 输出，或固定的 3.3V 和 5.0V 输出电压
其他固定输出电压选项可在 2.9V 至 6V 范围内以 100mV 步进选择
3.5mm × 3.75mm、17 引脚 FC2QFN 封装
可用于双相配置以实现高功率设计
通过共享 VEA 引脚实现动态均流
双相配置下具备低静态电流工作能力
强制脉宽调制模式下，空载时输出电压精度为 ±1%
通过 PGOOD 实现精确输出电压监控
MAXQ 电源架构
强制脉宽调制和跳频模式操作
99% 占空比工作，低压降
过温和短路保护
-40℃ 至 +125℃ 的工作温度范围

应用领域

负载点电源
12V/24V 工业应用
电信、服务器和网络设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	5V
	输出电流	6A
	开关频率	400kHz
	工作温度	-40℃~+125℃@(TA)
