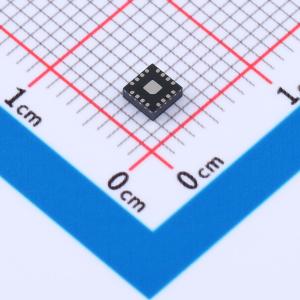

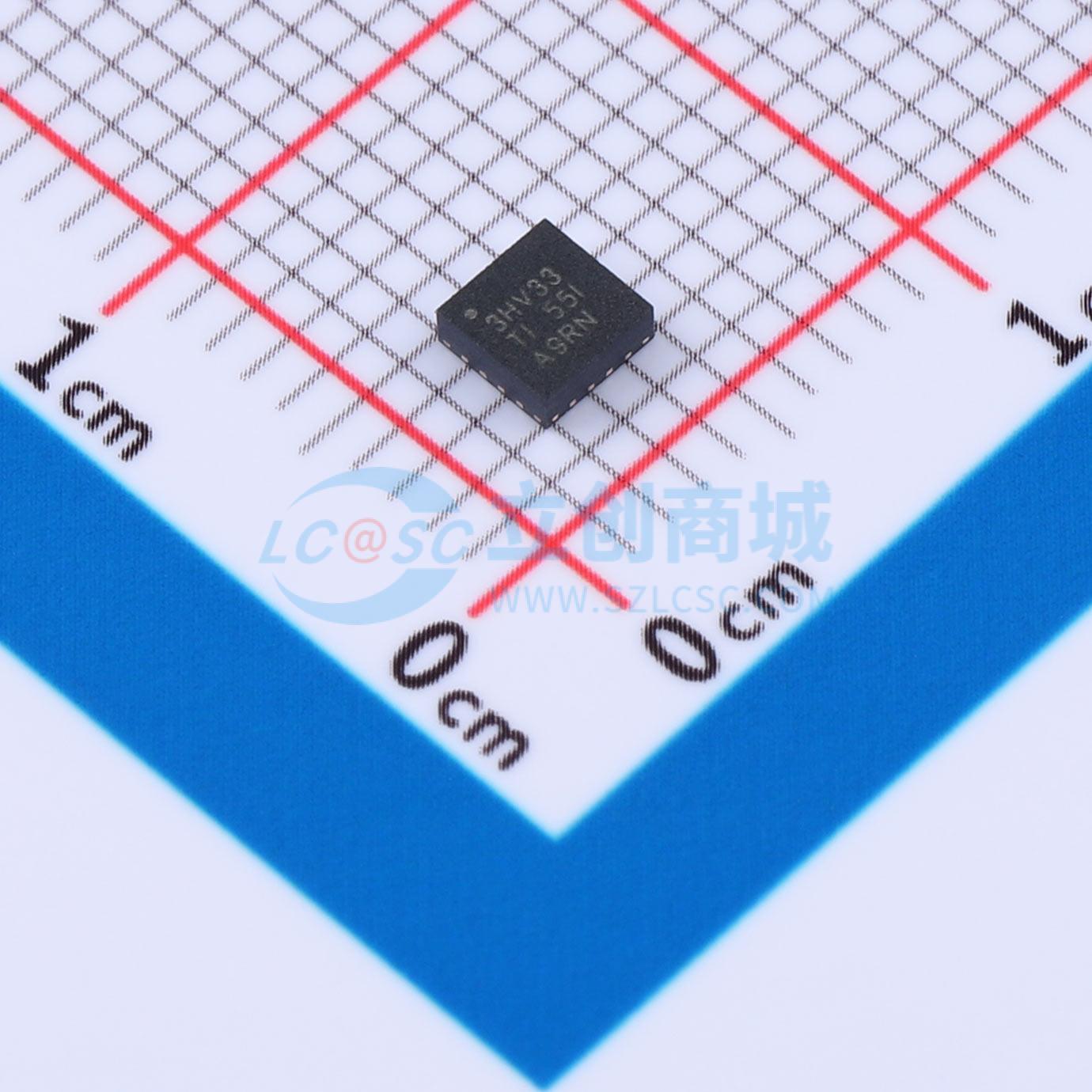

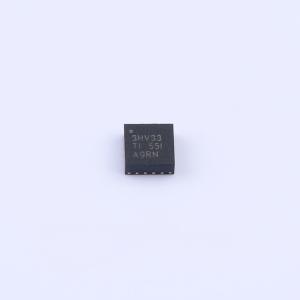

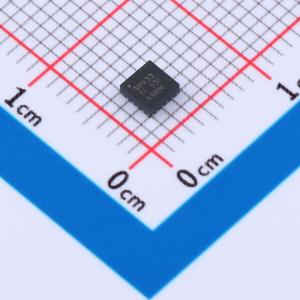

温馨提醒：图片仅供参考，商品以实物为准
LMK3H0102V33RERR
基于体声波 (BAW) 的 PCIe 第 1 代到第 7 代兼容无参考时钟发生器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款2输出PCIe第1代至第7代兼容无基准时钟发生器，支持展频时钟(SSC)，基于体声波(BAW)技术，无需任何晶体或外部时钟基准即可提供±25ppm时钟输出。该器件可以同时提供2个SSC时钟、2个非SSC时钟，或者同时提供1个SSC时钟和1个非SSC时钟。该器件满足从第1代到第7代的完整PCIe合规性，包括具有或不具有SSC、独立基准无展频(SRNS)和独立基准独立展频(SRIS)的通用时钟。可通过GPIO引脚或I2C接口轻松配置该器件。可以使用一个外部直流/直流转换器为该器件供电。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMK3H0102V33RERR
- 商品编号
- C42715461
- 商品封装
- TQFN-16
- 包装方式
- 编带
- 商品毛重
- 0.234克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 最大输出频率 | 400MHz | |
| 工作电压 | 1.71V~1.89V；3.135V~3.465V；2.375V~2.625V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 时钟/振荡器 | 内置 | |
| 输出电平 | LVDS |
商品概述
LMK3H0102 是一款 2 输出 PCIe 第 1 代至第 7 代兼容无基准时钟发生器，支持展频时钟 (SSC)。该器件基于TI 专有的体声波 (BAW) 技术，无需任何晶体或外部时钟基准即可提供 ±25ppm 时钟输出。该器件可以同时提供 2 个 SSC 时钟、2 个非 SSC 时钟，或者同时提供 1 个 SSC 时钟和 1 个非 SSC 时钟。该器件满足从第 1 代到第 7 代的完整 PCIe 合规性，包括具有或不具有 SSC、独立基准无展频 (SRNS) 和独立基准独立展频 (SRIS) 的通用时钟。可通过引脚或 I2C 接口轻松配置该器件。可以使用一个外部直流/直流转换器为该器件供电。有关每个 LMK3H0102Axxx 配置的 OTP 默认设置，请参阅 LMK3H0102 配置指南。
商品特性
- 集成 BAW 谐振器，无需外部基准
- 灵活的频率生成:两个通道分频器，多达三个独特的输出频率，范围为 2.5MHz 至 400MHz
- LVCMOS 输出支持高达 200MHz 的频率，支持 1.8V、2.5V 或 3.3V
- OUT0 和 OUT1 引脚上支持交流 LVDS、直流LVDS、LP-HCSL 和 LVCMOS 组合
- 额外的 LVCMOS 输出可生成多达 5 个LVCMOS 时钟
- 总输出频率稳定性:±25ppm
- 2 个运行模式:I2C 或预编程的 OTP，完全可配置的 I2C 地址
- 符合 PCIe 第 1 代到第 7 代标准，可作为具有或不具有SSC、SRNS 和 SRIS 的通用时钟
- 具有 SSC 时 PCIe 抖动极低
- PCIe 第 3 代通用时钟抖动:最大 135.3fs（PCIe 限制为 1ps）
- PCIe 第 4 代通用时钟抖动:最大 135.3fs（PCIe 限制为 500fs）
- PCIe 第 5 代通用时钟抖动:最大 57.5fs（PCIe限制为 150fs）
- PCIe 第 6 代通用时钟抖动:最大 34.5fs（PCIe限制为 100fs）
- PCIe 第 7 代通用时钟抖动:最大 29.6fs（PCIe限制为 67fs）
- 可编程 SSC 调制深度
- 预编程:在 200MHz FOD 频率下可进行–0.1%、–0.25%、–0.3% 和 –0.5% 向下展频
- 寄存器可编程:–0.1% 至 –3% 向下展频或±0.05% 至 ±1.5% 中心展频
- 电源电压范围为 1.8V 至 3.3V
- 内部 LDO，对于 LP-HCSL 输出，在 500kHz 开关噪声下具有 –93.1dBc PSNR
- 启动时间:<1.5ms
- 输出到输出偏斜:<50ps
- 失效防护数字输入引脚
应用领域
- PCIe 第 1 代到第 7 代时钟生成
- 服务器主板
- NIC、SmartNIC
- 硬件加速器
- 多功能打印机
- PCIe SSD
- 插件卡、PCIe 扩展卡
