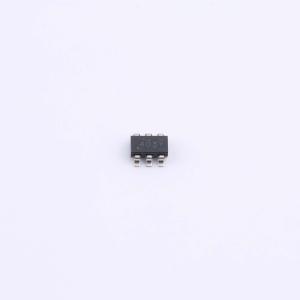

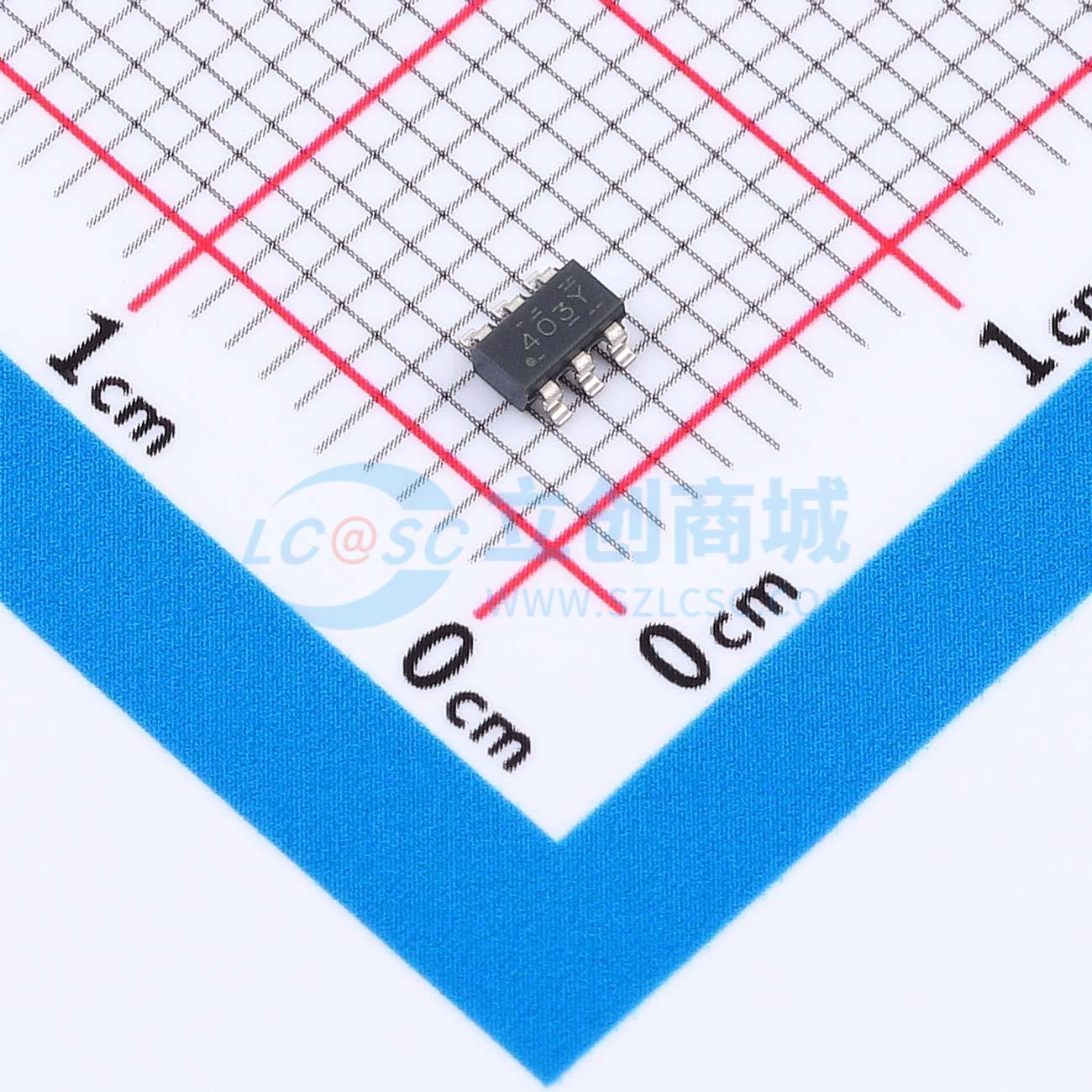

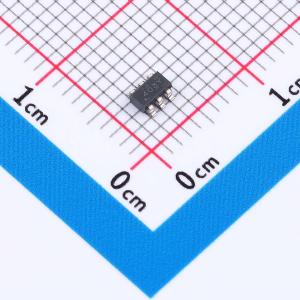

温馨提醒：图片仅供参考，商品以实物为准

LMR51403YDBVR

降压型 300mA 4V~42V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款简单易用的宽VIN同步降压转换器，能够驱动高达300mA的负载电流。该器件具有4V至42V的宽输入范围，适用于从非稳压源进行电源调节的各种工业应用。以400kHz和1.1MHz的开关频率运行，支持使用较小的电感器来降低设计尺寸。具有可在轻负载时实现高效率的脉冲频率调制（PFM版本）和实现恒定频率的强制脉宽调制（FPWM版本），并可在整个负载范围内实现低输出电压纹波。通过在内部实现软启动和补偿电路，可更大限度地减少器件所用的外部元件。该器件内置保护功能，例如逐周期电流限制、断续模式短路保护以及功耗过大情况下的热关断功能。
品牌名称: TI(德州仪器)
商品型号: LMR51403YDBVR
商品编号: C42715849
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

LMR51403 是一款简单易用的宽VIN同步降压转换器，能够驱动高达 300mA 的负载电流。该器件具有4V 至 42V 的宽输入范围，适用于从非稳压源进行电源调节的各种工业应用。LMR51403 以 400kHz 和 1.1MHz 的开关频率运行，支持使用较小的电感器来降低设计尺寸。LMR51403具有可在轻负载时实现高效率的脉冲频率调制（PFM版本）和实现恒定频率的强制脉宽调制（FPWM 版本），并可在整个负载范围内实现低输出电压纹波。通过在内部实现软启动和补偿电路，可更大限度地减少器件所用的外部元件。该器件内置保护功能，例如逐周期电流限制、断续模式短路保护以及功耗过大情况下的热关断功能。

商品特性

功能安全型
可提供用于功能安全系统设计的文档
专用于条件严苛的工业应用
输入电压范围为 4V 至 42V
高达 50V 的输入瞬态保护
300mA 持续输出电流
80ns 最短导通时间
固定 400kHz 和 1.1MHz 开关频率
-40℃ 至 150℃ 的结温范围
96% 最大占空比
具有预偏置输出的单调启动
断续模式短路保护
精密使能端
±1.5% 容差电压基准
设计小巧且易于使用
集成同步整流
内置补偿功能，便于使用
SOT-23 封装
采用引脚到引脚兼容封装的各种选项
PFM 和强制 PWM (FPWM) 选项
使用 LMR51403 并借助 WEBENCH Power Designer 创建定制设计方案

应用领域

大型电器
PLC、DCS 和 PAC
智能电表
电力输送

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~42V
	输出电压	800mV~28V
	输出电流	300mA
	开关频率	1.1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护；打嗝限流
