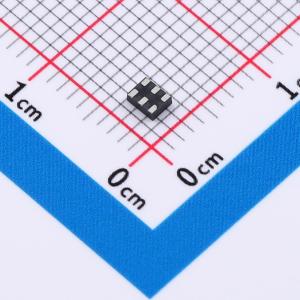

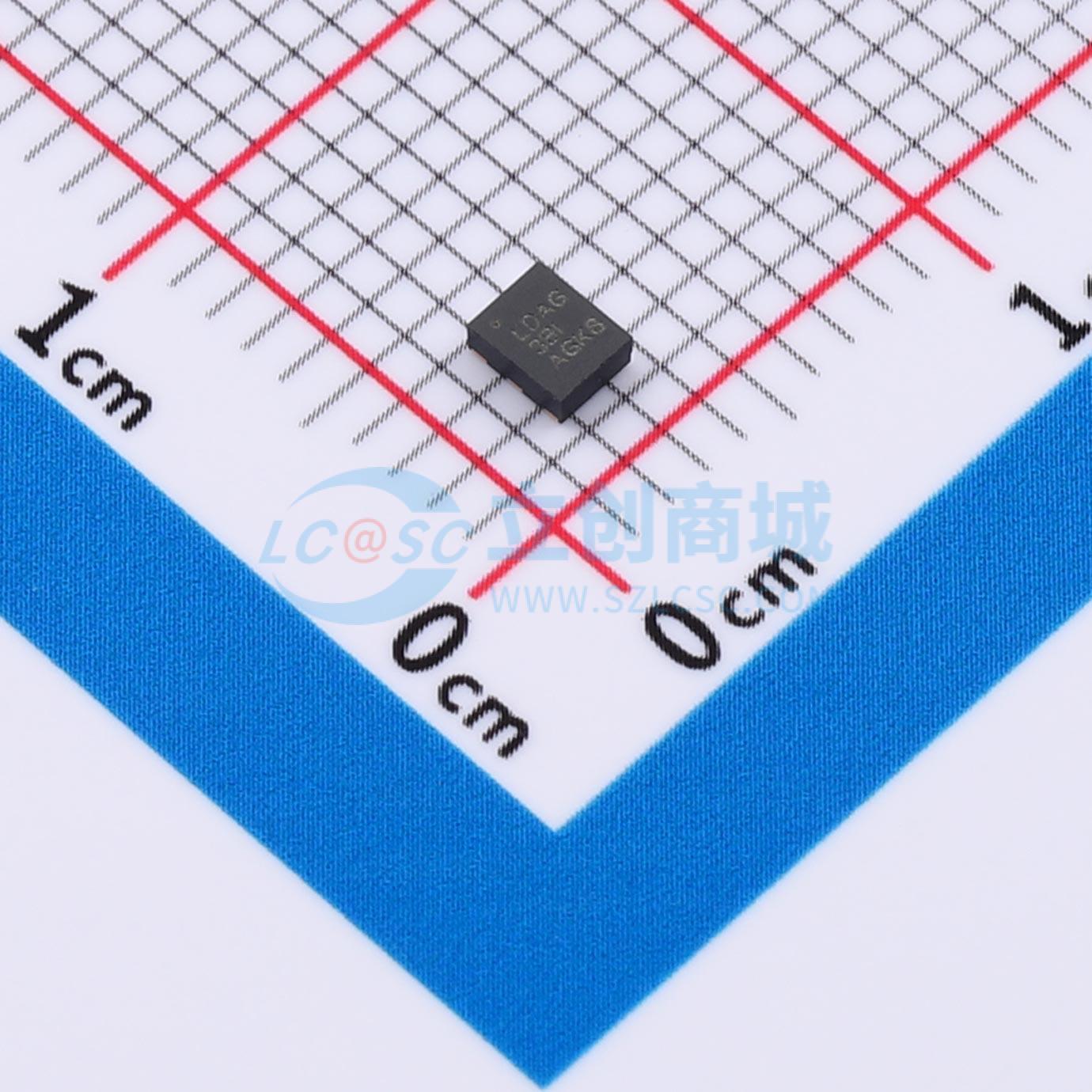

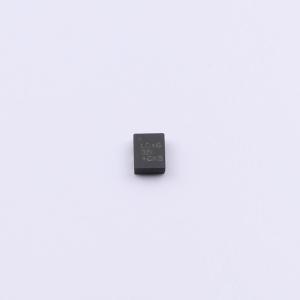

LMK6DA02500ADLFR
25MHz ±25ppm
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 体声波(BAW)是一种微谐振器技术，能够将高精度BAW谐振器直接集成到具有超低抖动时钟电路的封装中。与其他硅基制造工艺一样，BAW完全由工厂设计和制造。器件是一款超低抖动固定频率振荡器，融合了BAW作为谐振器源。该器件根据特定运行模式进行出厂编程，包括频率、电压、输出类型和功能引脚。器件带有高性能分数分频器，能够产生指定范围内的任何频率，提供可满足所有频率需求的单个器件系列。凭借高性能时钟、机械稳定性、灵活性和小型封装选项，此器件非常适用于电信、数据以及企业网络和工业应用中使用的高速SERDES内的参考时钟和核心时钟。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMK6DA02500ADLFR
- 商品编号
- C42715474
- 商品封装
- VSON-6(2x2.5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有源晶振 | |
| 频率 | 25MHz | |
| 工作电压 | 2.5V；3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 频率稳定度 | ±25ppm | |
| 工作温度 | -40℃~+85℃ |
商品概述
德州仪器的体声波（BAW）是一种微谐振器技术，可将高精度BAW谐振器直接集成到封装中，搭配超低抖动时钟电路。BAW和其他硅基制造工艺一样，完全由TI工厂设计和制造。LMK6x器件是一款超低抖动固定频率振荡器，采用BAW作为谐振源。器件可根据特定工作模式在工厂编程，包括频率、电压、输出类型和功能引脚。借助高性能分数分频器，LMK6x能够在指定范围内生成任意频率，可为所有频率需求提供单器件系列方案。该器件的高性能时钟、机械稳定性、灵活性以及小封装选型，专为电信、数据和企业网络以及工业应用中的高速SERDES参考时钟和核心时钟设计。
商品特性
- 高性能差分和单端输出振荡器，支持指定范围内的任意固定频率
- LMK6D:频率范围1MHz 至 400MHz，LVDS输出
- LMK6H:频率范围1MHz 至 400MHz，HCSL输出
- LMK6P:频率范围1MHz 至 400MHz，LVPECL输出
- LMK6C:频率范围1MHz 至 200MHz，LVCMOS输出
- LMK6D/LMK6H/LMK6P:在156.25MHz（12kHz 至 20MHz）条件下，典型RMS抖动100fs，最大RMS抖动125fs
- LMK6C:在100MHz（12kHz 至 20MHz）条件下，典型RMS抖动350fs，最大RMS抖动500fs
- LMK6H符合PCIe Gen 1 至 Gen 7标准
- 包含10年老化及所有其他因素的总频率稳定度为±25ppm
- 采用行业标准DLE和DLF封装
- 支持扩展工业温度等级
- LMK6P/LMK6D/LMK6H:工作温度范围-40℃ 至 85℃
- LMK6C:工作温度范围-40℃ 至 105℃
- 集成LDO，可提升电源噪声抗干扰能力
- 在500kHz纹波下PSRR为-72dBc
- 启动时间小于5ms
- LVCMOS输出提供标准频率（单位:MHz）:1, 2.04, 4, 8.192, 10, 12, 12.288, 16, 19.2, 20, 23.5, 24, 24.57, 25, 25.6, 26, 26.21, 27, 28.12, 32.768, 33.333, 40, 48, 49.15, 50, 54, 60, 65.53, 66, 74.25, 76.8, 80, 100, 108, 125, 133.330 和 156.25
- 差分输出提供标准频率（单位:MHz）:25, 26, 32.5, 50, 51.84, 54, 65, 76.8, 80, 100, 108, 122.88, 125, 133.330, 148.35, 148.5, 150, 155.52, 156.25, 161.1328125, 200, 312.5, 和 400
- 支持1MHz 至 400MHz之间的任意频率
应用领域
- 56G/112G PAM4时钟
- 100G/200G/400G/800G光传输网络和相干光
- 有线网络、交换机、路由器、线卡、SAN、数据中心和基带单元(BBU)
- 符合PCIe Gen 1 至 Gen 7标准的参考时钟
- 工业应用
- 测试测量
- ASIC、FPGA、MCU参考时钟
- 高性能晶体振荡器替代
