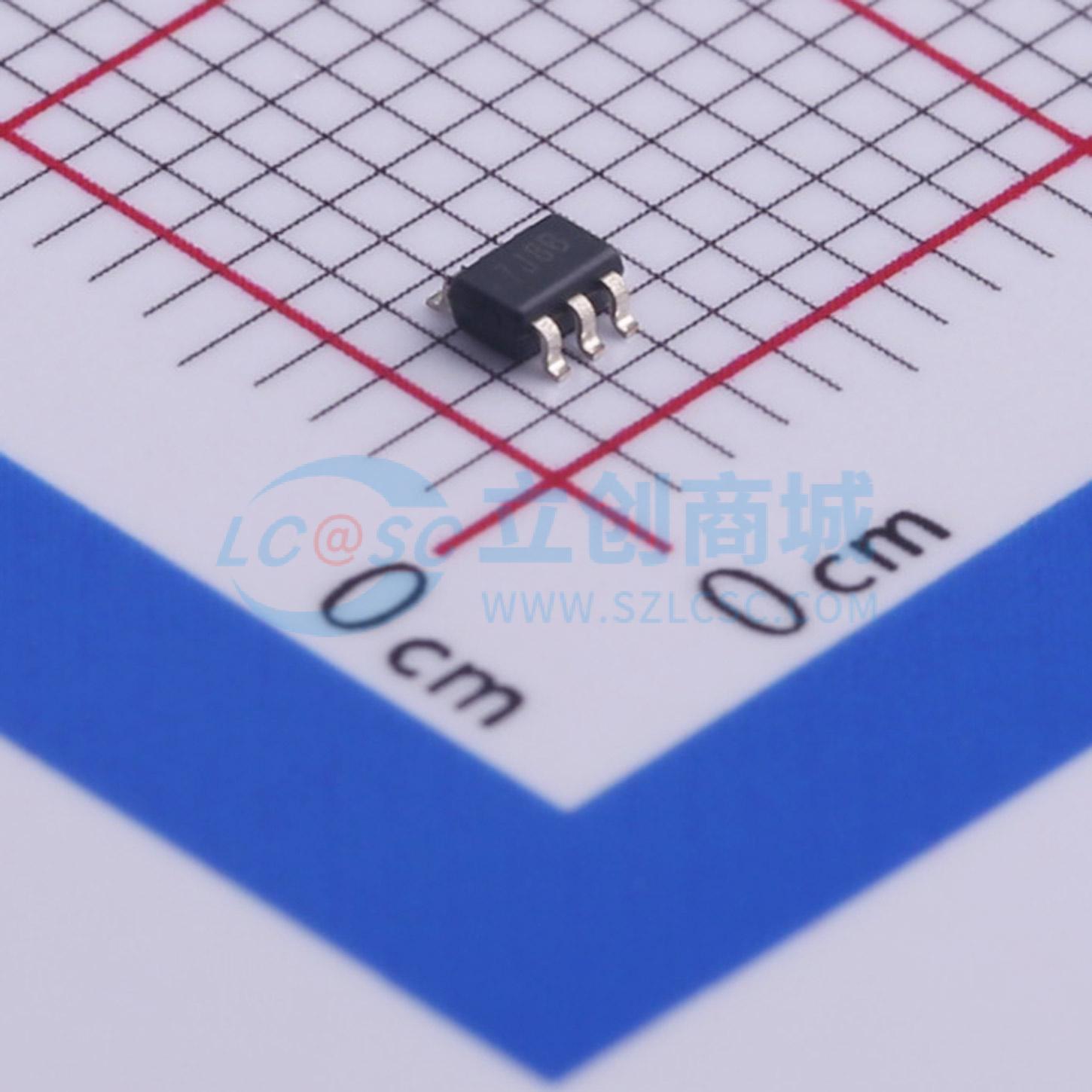

DIO2388BSC6

电压输出，高端或低端测量，双向零漂移系列电流检测电阻监测器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DIO2388x 系列电压输出电流分流监测器可在 -0.3V 至 26V 的共模电压下检测分流器两端的压降，且与电源电压无关。有两种固定增益可供选择：50V/V 和 100V/V。零漂移架构的低失调特性使得分流器两端的最大压降低至 10mV 满量程时也能进行电流检测
品牌名称: DIOO(帝奥微)
商品型号: DIO2388BSC6
商品编号: C444592
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.016克(g)

商品参数

商品概述

DIO2388x系列电压输出型电流检测电阻监测器能够在-0.3V至26V的共模电压下检测检测电阻上的压降，且与电源电压无关。该系列提供两种固定增益：50V/V和100V/V。零漂移架构的低失调特性使得检测电阻上的最大压降低至10mV满量程时仍可进行电流检测。这些器件采用单路+2.7V至±26V电源供电，最大电源电流为100μA。所有型号的工作温度范围均为-40°C至+105°C，提供SC70 - 6和薄型DQFN - 10两种封装。

商品特性

宽共模范围：-0.3V至26V
失调电压：90μV（最大值）（支持10mV满量程检测电阻压降）
精度：±1.5%增益误差（全温度范围内最大值）
失调漂移：0.5μV/°C（典型值）
增益漂移：10ppm/°C（最大值）
增益可选：
- DIO2388A：50V/V
- DIO2388B：100V/V
静态电流：100μA（最大值）
封装：SC70 - 6、薄型DQFN - 10

应用领域

笔记本电脑
手机
电信设备
电源管理
电池充电器
焊接设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.7V~26V
	电池类型	-

	属性	参数值
	电池节数	-
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	静态电流(Iq)	100uA
