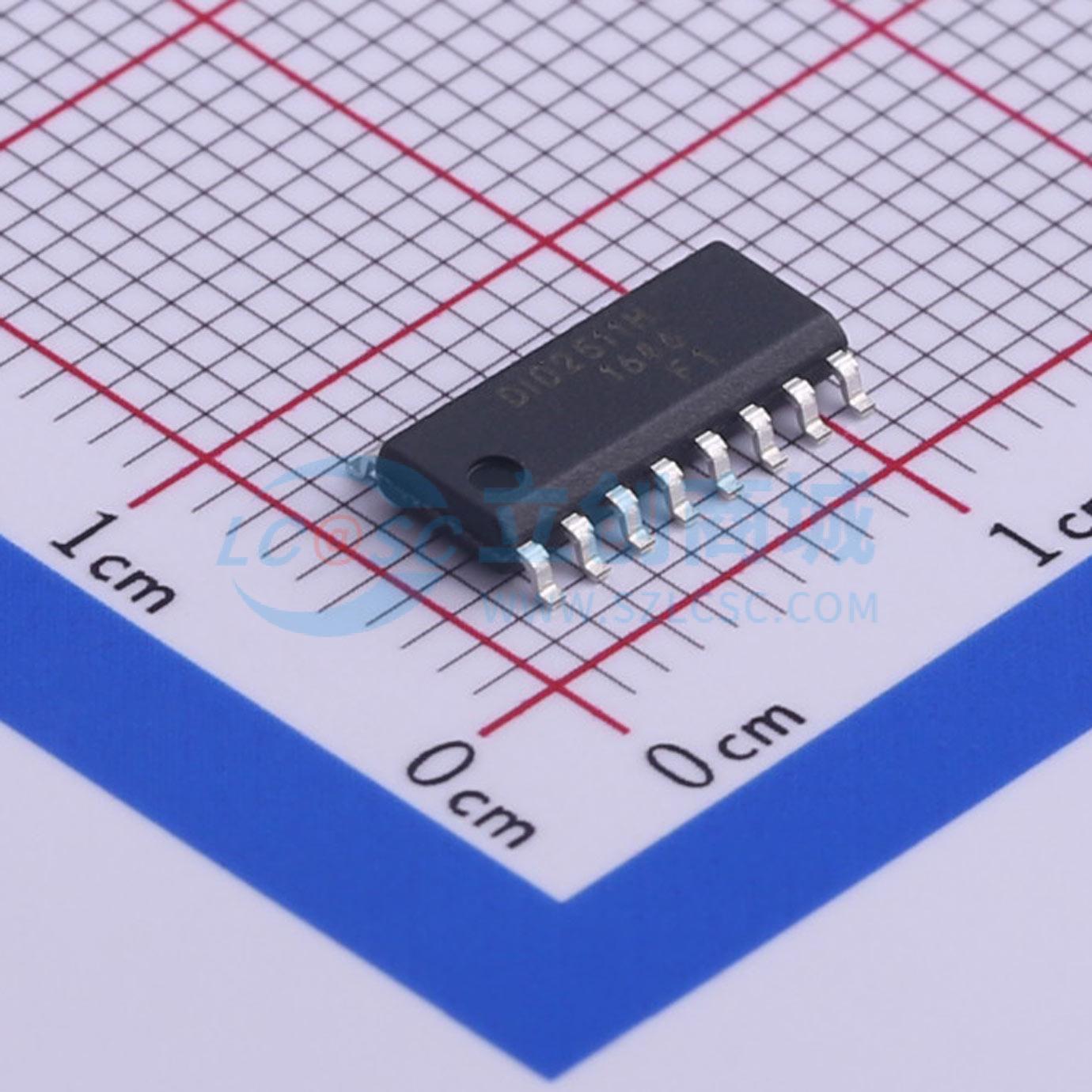

温馨提醒：图片仅供参考，商品以实物为准
DIO2511HCS16
DIO2511HCS16
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- DIOO(帝奥微)
- 商品型号
- DIO2511HCS16
- 商品编号
- C444595
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 放大器数 | 单路 | |
| 滤波器阶数 | 6 | |
| 带宽(-3db) | 11.8MHz |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 12V/us | |
| 微分增益 | 0.2% | |
| 微分相位 | 0.36deg | |
| 工作温度 | -40℃~+85℃ |
商品概述
Dl02511H是一款集成的视频驱动器和音频驱动器解决方案，包含两个独立模块，即音频线路驱动器模块和单通道6阶标清视频滤波驱动器模块。 音频线路驱动器可省去输出交流耦合电容。其旨在优化音频驱动电路性能，同时通过省去用于降噪的外围分立元件来降低物料清单成本。在5V电源供电、600Ω负载条件下，它能够提供3Vrms的输出。 与无源LC滤波器和分立驱动器解决方案相比，6阶标清视频滤波驱动器可提高图像质量，尤其适用于标清视频信号。它可以由直流耦合DAC输出或交流耦合信号直接驱动。若需要交流耦合输入，可使用内部类似二极管的钳位和偏置电路。输出还可驱动交流或直流耦合的单（150Ω）或双（75Ω）负载，并且可以省去直流耦合电容。
商品特性
- 线路输出：在5V电源电压下，能够驱动600Ω和10kΩ负载，输出3Vrms
- 电源开关时，线路输出无噗声/咔嗒声噪声
- 无需输出隔直电容
- 支持单端输入和差分输入
- 标清滤波器：单通道6阶11MHz标清滤波器
- 输出驱动器增益为6dB
- 可驱动双视频负载
- 输入钳位透明
- 交流或直流耦合输入/输出
- 在20Hz - 20kHz之间具有优化的频率响应
应用领域
- DVD播放器
- 视频放大器
- 机顶盒
- 个人视频录像机
- 通信设备
