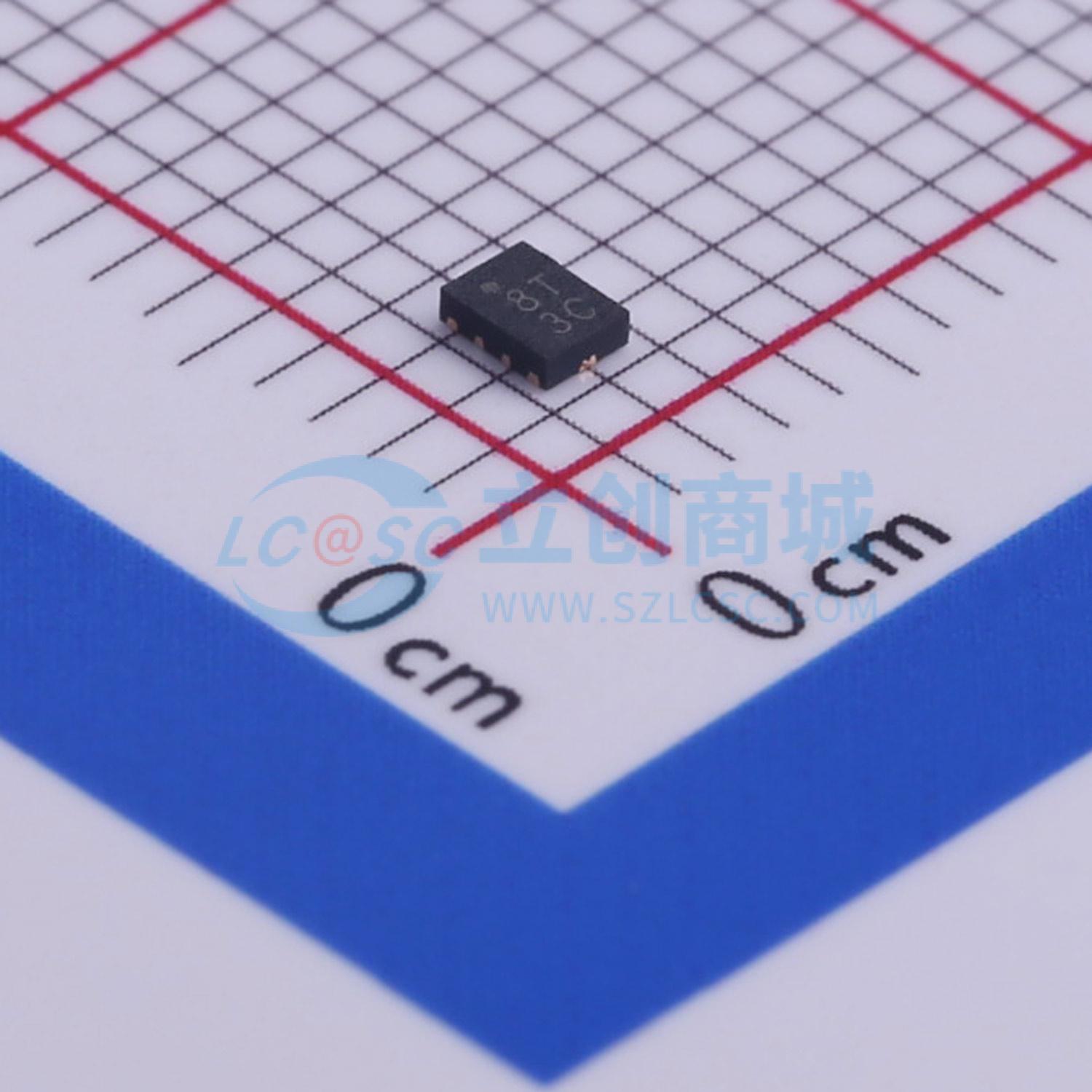

温馨提醒：图片仅供参考，商品以实物为准
DIO3000QN10
DIO3000 DPDT USB 2.0 高速和移动高清链路 (MHL) 5.8GHz 开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DIO3000 是一个双单刀双掷 (SPDT) 开关，具有移动高清链路 (MHL) 开关和 USB 2.0 高速 (480Mbps) 开关。该产品带宽宽，允许共享 USB 连接器用于 MHL 视频信号和 USB 数据传输。
- 品牌名称
- DIOO(帝奥微)
- 商品型号
- DIO3000QN10
- 商品编号
- C444614
- 商品封装
- UQFN-10(1.5x2)
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | - | |
| USB协议版本 | USB 2.0 | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.3V~5.5V | |
| 数据速率 | 480Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1uA |
商品概述
DIO3000 是一款双单刀双掷（SPDT）开关，集成了移动高清连接（MHL）开关和USB 2.0高速（480Mbps）开关于同一封装内。该产品的宽频带特性允许USB连接器同时用于MHL视频信号传输和USB数据传输。
DIO3000 提供了2.3V至5.5V的宽 Vcc 输入电压范围，并具有过压耐受能力（OVT）功能，使I/O引脚能够承受高达5.5V的过压条件。当电源不存在或关闭时，掉电保护功能会使所有I/O引脚处于高阻态模式，而不会产生过大的漏电流。DIO3000 的1.8V兼容控制逻辑允许其直接与基带处理器的通用I/O（GPIO）接口。
DIO3000 采用小尺寸QFN2*1.5-10封装，非常适合用于手持设备。
商品特性
- 宽 Vcc 输入电压范围：2.3V 至 5.5V
- USB 通道：
- 带宽（-3dB）：5.8GHz
- Ron（典型值）：4.6Ω
- Con（典型值）：1.2pF
- 移动高清连接 (MHL) 通道：
- 带宽（-3dB）：5.5GHz
- Ron（典型值）：5.7Ω
- Con（典型值）：1.4pF
- 超低功耗：20μA（典型值）
- 其他特性：
- 断电保护：断电状态下（Vcc=0）极低的电流泄漏
- 所有 I/O 引脚耐受过压（OVT）高达 5.5V
- 数据引脚短路至 9V 的过压保护
- 采用 QFN2*1.5-10 封装
应用领域
- 便携式仪器
- 数码静物相机
- 平板电脑
- 手机
