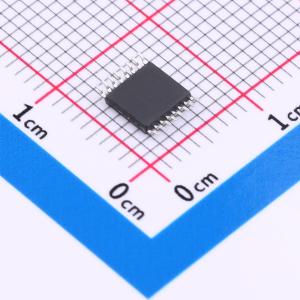

温馨提醒：图片仅供参考，商品以实物为准

GN74HC595T16

低噪声、低功耗、高速的COMS

描述: 移位寄存器，能够驱动15个LS-TTL的负载。8位串行输入，并行输出的移位寄存器及带有三态输出控制的8位D行储存器。
品牌名称: GN(旌芯半导体)
商品型号: GN74HC595T16
商品编号: C42463222
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.0965克(g)

商品参数

商品概述

GN595是一款低噪声、低功耗、高速的COMS移位寄存器，能够驱动15个LS-TTL的负载。该器件包含一个8位串行输入，并行输出的移位寄存器及带有三态输出控制的8位D型存储器。移位寄存器和存储器分别由独立的时钟提供信号。移位寄存器内置直接清零，串行输入和用于级联的串行输出功能。时钟的上升沿触发移位寄存器和存储器。如果同一个时钟提供信号，则移位寄存器的状态必须比存储器提前一个脉冲信号。器件所有输入管脚对电源和地之间均有二极管保护结构，防止电路被静电损坏。

商品特性

低静态电流：最大80uA
低输入电流：最大1uA
带存储功能的8位串行输入，并行输出的移位寄存器
工作电压范围宽：2V～6V
工作温度范围： -40°C～+85°C
可级联使用
移位寄存器可直接清零
移位时钟频率：DC - 30MHz

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	移位寄存器
	功能	串行至并行
	工作电压	2V~6V
	时钟频率(fc)	30MHz
	元件数	1

	属性	参数值
	每个元件位数	8
	输出类型	三态
	系列	74HC
	工作温度	-40℃~+85℃
	传播延迟(tpd)	15ns@6V,50pF
