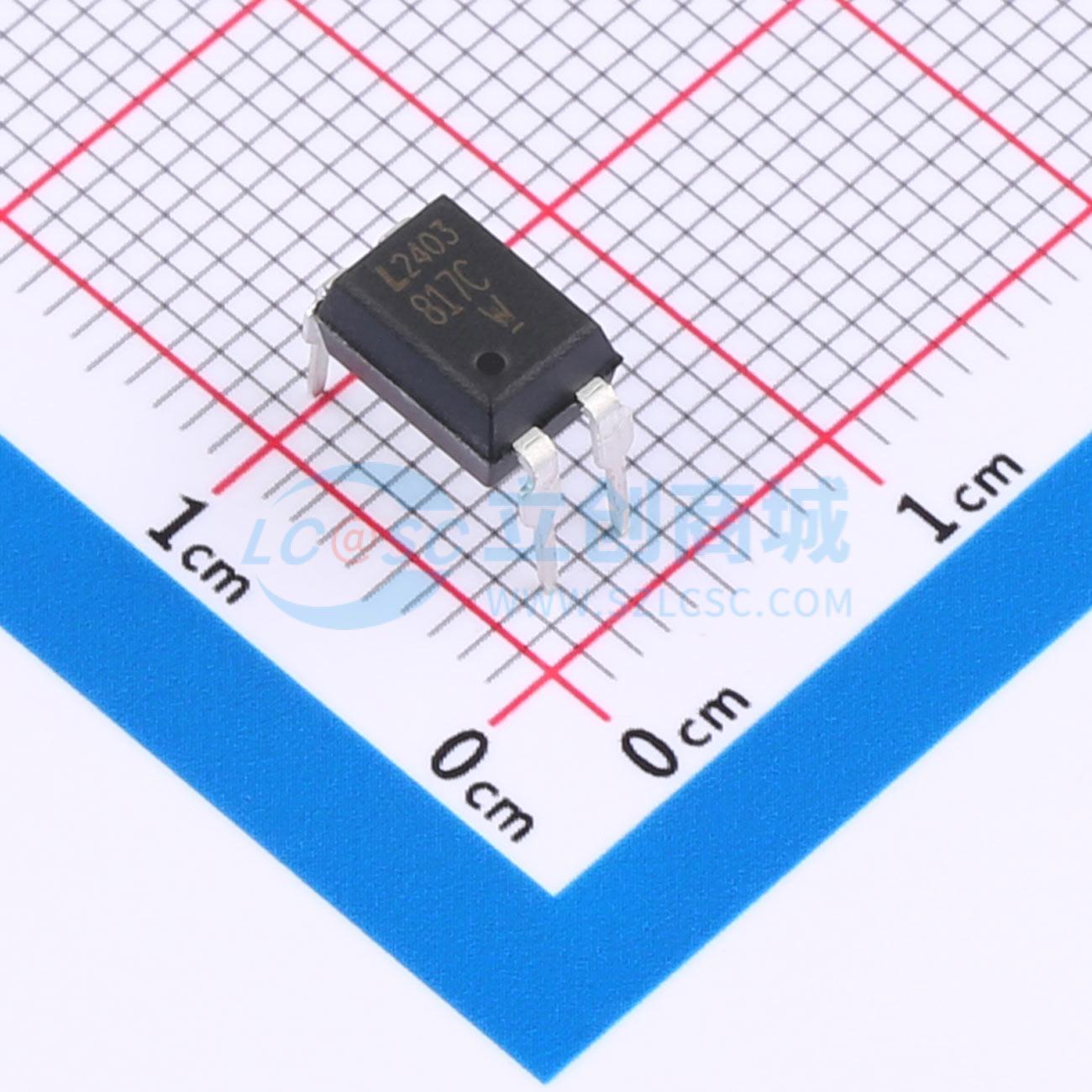

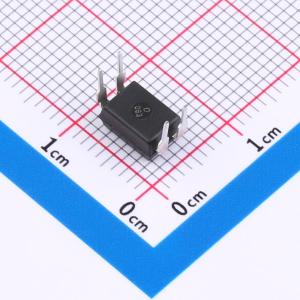

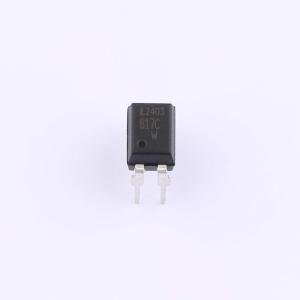

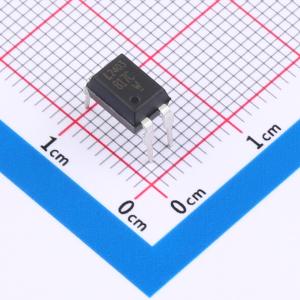

LTV-817-C-CU
DC 5kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：电流传输比（CTR）：最小值为50%，条件为IF = 5mA，VCE = 5V。 高输入输出隔离电压：Viso = 5000Vrms。 响应时间（tr）：典型值为4μs，条件为VCC = 5V，IC = 2mA，RL = 100Ω。应用：需要高密度安装的混合基板
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-817-C-CU
- 商品编号
- C42463258
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
该器件在 IF = 5 mA、VCE = 5 V 条件下，电流传输比最小为 50%。其输入输出隔离电压高达 5,000 Vrms。在 Vcc = 5V、Ic = 2mA、RL = 100Ω 条件下，典型响应时间为 4μs。提供多种封装选项：LTV-817-Cu 为双列直插式 1 通道型；LTV-817M-Cu 为宽引脚间距 1 通道型；LTV-817S-Cu 为表面贴装 1 通道型。另有卷带包装型号：LTV-817S-TA-Cu、LTV-817S-TA1-Cu 和 LTV-817S-TP-Cu。产品符合 UL 1577、VDE DIN EN60747-5-5、CSA CA5A、CQC GB4943.1-2011/GB8898-2011 等安全标准。提供无卤素选项，符合 RoHS 指令。所用材料均遵循欧盟 RoHS 指令。ESD 防护能力达到 HBM 8000V、MM 2000V、CDM 2000V。湿度敏感等级为 MSL 1 级。
商品特性
- 电流传输比：在 IF = 5 mA、VCE = 5 V 条件下，最小值为 50%
- 高输入输出隔离电压：Viso = 5,000 Vrms
- 响应时间：在 Vcc = 5V、Ic = 2mA、RL = 100Ω 条件下，典型值为 4μs
- 提供双列直插式封装：LTV-817-Cu，1 通道型
- 提供宽引脚间距封装：LTV-817M-Cu，1 通道型
- 提供表面贴装封装：LTV-817S-Cu，1 通道型
- 提供卷带包装：LTV-817S-TA-Cu、LTV-817S-TA1-Cu、LTV-817S-TP-Cu，均为 1 通道型
- 安全认证：UL 1577、VDE DIN EN60747-5-5、CSA CA5A、CQC GB4943.1-2011/GB8898-2011、北欧安全认证
- 提供无卤素选项
- 符合 RoHS 标准
- ESD 防护：通过 HBM 8000V、MM 2000V、CDM 2000V
- 湿度敏感等级：MSL 1 级
应用领域
- 需要高密度安装的混合基板
- 可编程控制器
