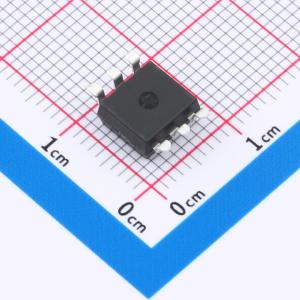

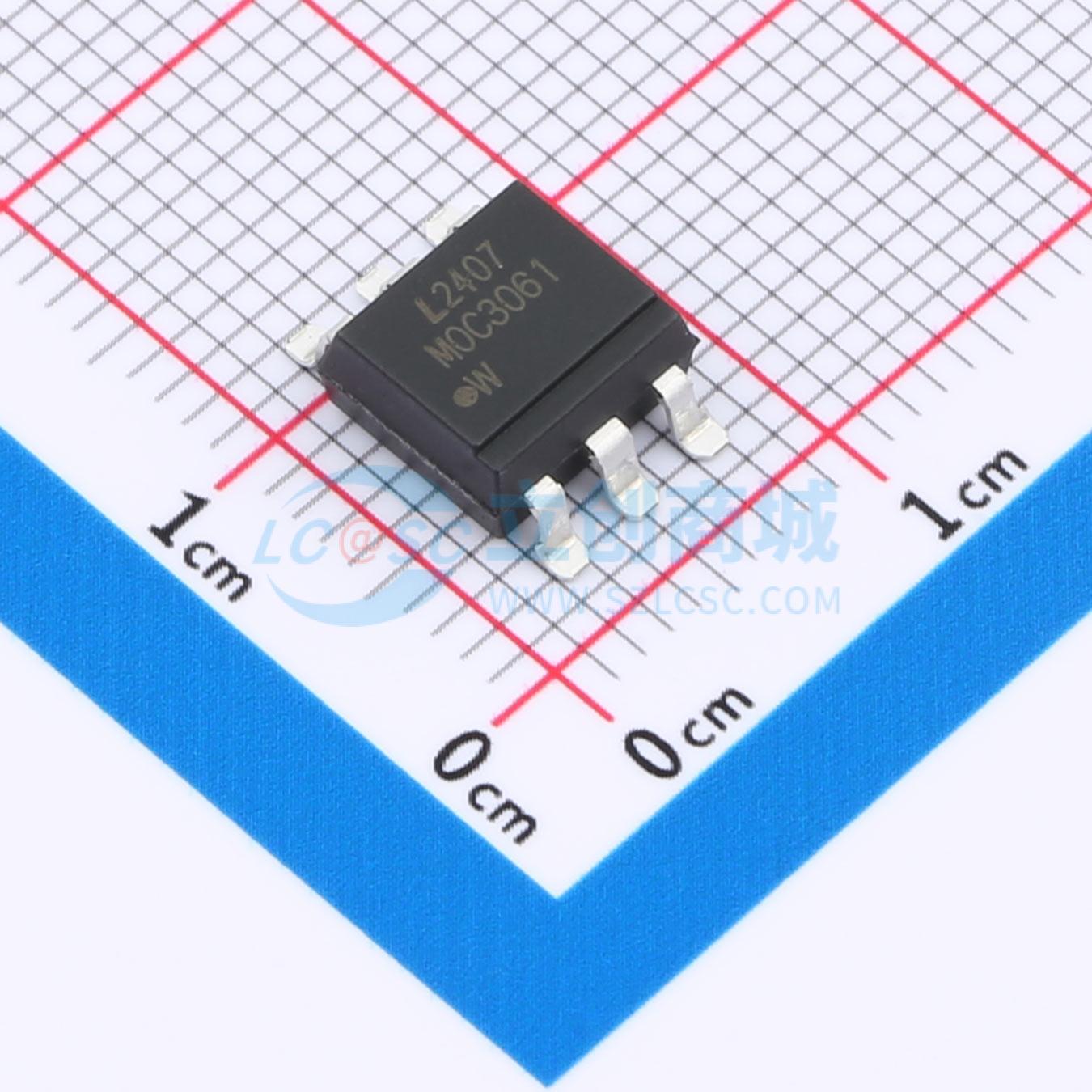

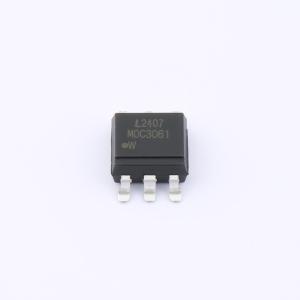

MOC3061S-TA1

6引脚DIP过零光耦合器，三端双向可控硅驱动器输出

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: LITEON(光宝)
商品型号: MOC3061S-TA1
商品编号: C42463260
商品封装: SMD-6P
包装方式: 编带
商品毛重: 0.7081克(g)

商品参数

商品概述

该产品系列为6引脚DIP零交叉光耦合器，具备三端双向可控硅驱动器输出。提供多种封装选项，包括双列直插式封装、宽引脚间距封装、表面贴装封装以及卷带包装。其输入与输出之间的隔离电压Viso为5000 Vms。该系列产品符合多项安全认证标准，包括UL 1577、VDE DIN EN60747-5-5 (VDE 0884-5)、CSA CA5A、CQC GB4943-2022（满足海拔高达5000米的要求）、Nordic Safety (DEMKO)、EN IEC 62368-1:2020和EN IEC 60950-1。所有材料均遵循欧盟RoHS指令，为MSL 1级，并提供无卤素选项。

商品特性

输入与输出间隔离电压Viso：5000 Vms
6引脚DIP零交叉光耦合器，三端双向可控硅驱动器输出
高重复峰值关断电压VDRM：最小值600V
高临界关断电压上升率(dV/dt)：最小值1000V/µs
双列直插式封装：MOC3061 / MOC3062 / MOC3063
宽引脚间距封装：MOC3061M / MOC3062M / MOC3063M
表面贴装封装：MOC3061S / MOC3062S / MOC3063S
卷带包装：MOC3061S-TA / MOC3062S-TA1 / MOC3063S-TA1 MOC3061S-TA1 / MOC3062S-TA1 / MOC3063S-TA1
安全认证：UL 1577 VDE DIN EN60747-5-5 (VDE 0884-5) CSA CA5A CQC GB4943-2022（满足海拔高达5000米） Nordic Safety (DEMKO) EN IEC 62368-1:2020 EN IEC 60950-1
符合RoHS标准：器件中使用的所有材料均遵循欧盟RoHS指令
MSL 1级
无卤素选项

应用领域

交流电机驱动器
交流电机启动器
电磁接触器
照明控制
电磁阀控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	可控硅输出光耦
	通道数	1
	输出电流(It(rms))	100mA
	正向压降(Vf)	1.4V
	正向电流	22.5mA
	静态dv/dt	1000V/us

	属性	参数值
	隔离电压(Vrms)	5kV
	耗散功率(Pd)	330mW
	工作温度	-25℃~+85℃
	端子数	6
	浪涌电流	1A
	功能特性	过零触发
