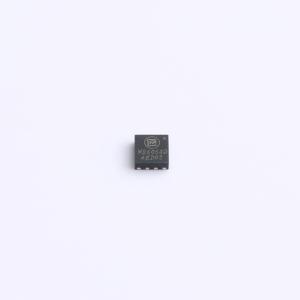

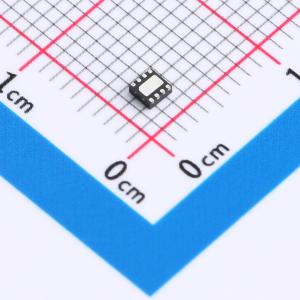

WB6058D
线性锂电池充电IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 线性锂电池充电IC WB6058D 是一款单节、全集成CC/CV 线性锂电池充电IC，输入耐压32V，最大充电电流可达1A，采用小型封装、外围元件极少，特别适用于手持设备应用。充电过程由三部分构成：预充电用以恢复深度放电电池；恒流充电快速补充电池电量；恒压充电让电池完全充满。芯片内置热折返功能，当温度到达设置阈值时，减低充电电流以减少发热。
- 品牌名称
- Waferbest(匠芯微)
- 商品型号
- WB6058D
- 商品编号
- C42460578
- 商品封装
- DFN-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.0459克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~7V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 1uA |
商品概述
WB6058D 是一款单节、全集成CC/CV 线性锂电池充电IC，输入耐压32V，最大充电电流可达1A，采用小型封装、外围元件极少，特别适用于手持设备应用。充电过程由三部分构成：预充电用以恢复深度放电电池；恒流充电快速补充电池电量；恒压充电让电池完全充满。芯片内置热折返功能，当温度到达设置阈值时，减低充电电流以减少发热。集成功率管，不需要外加检流电阻和防反二极管，支持电池防反接功能，即使电池接反充电也不会损坏IC。恒流充电电流可通过外置电阻调整，电池充饱后持续监测电池电压，当电压低于设定阈值自动重新启动充电。该芯片封装类型为DFN2*2-8。
商品特性
- 最大输入耐压32V
- 待机功耗 <1.5μA
- 电池防反接保护，即使电池接反充电也不会损坏IC
- ±1% 满充电压精度，充满电压可选4.2/4.35V
- ±8% 恒流充电电流精度，恒流充电电流外接电阻可调，最大充电电流1A
- 支持单节锂离子、锂离子聚合物
- NTC 电池温度监测
- 输入过压保护
- 软启动
- 热折返功能
- 防浪涌
应用领域
- 手持设备
- 蓝牙设备
- 电动工具
- 电子烟
- 可穿戴设备
- 便携式设备
