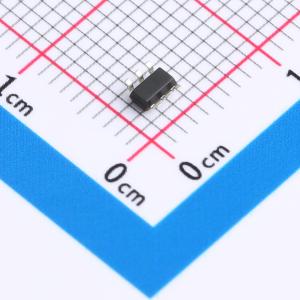

温馨提醒：图片仅供参考，商品以实物为准

WB6058H

线性锂电池充电IC

描述: 线性锂电池充电IC 一款高集成度、高性价比的单节锂离子电池充电器。采用恒定电流/ 恒定电压线性控制，只需较少的外部元件数目, 是便携式应用的理想选择，也适合USB 电源和适配器电源工作。采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻和隔离二极管。
品牌名称: Waferbest(匠芯微)
商品型号: WB6058H
商品编号: C42460579
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.046933克(g)

商品参数

商品概述

一款高集成度、高性价比的单节锂离子电池充电器。采用恒定电流/ 恒定电压线性控制，只需较少的外部元件数目, 是便携式应用的理想选择，也适合USB 电源和适配器电源工作。采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于4.2V: 充电电流可通过PROG 脚外接一个电阻设置，最高可达600mA。当输入电压(交流适配器或USB 电源)被拿掉时自动进入一个低电流状态，电池漏电流在3μA 以下。其他特点包括充电电流监控器、输入过压保护、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。该芯片封装类型为SOT23-6。

商品特性

最大输入耐压30V
待机功耗 < 3μA
电池防反接保护，即使电池接反充电也不会损坏IC
±1% 满充电压精度，充满电压为4.2V
±8% 恒流充电电流精度，恒流充电电流外接电阻可调，最大充电电流600mA
支持0V 电池充电
输入过压保护
涓流/恒流/恒压三段式充电
热折返功能
符合IE62368最新标准
具有BAT-VDD防倒灌功能

应用领域

手持设备
蓝牙设备
电动工具
电子烟
可穿戴设备
便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6V
	最大充电电流	600mA
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	支持
	静态电流(Iq)	3uA
