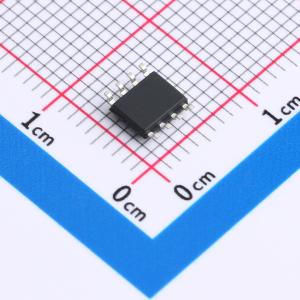

温馨提醒：图片仅供参考，商品以实物为准
WB485E
低功耗RS-485/RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- WB485是用于RS-485与RS-422通信的低功耗收发器，其中包含一个驱动器和一个接收器，且WB485的驱动器摆率不受限制，可以实现最高2.5Mbps的传输率，属于半双工应用设计 WB485工作在5V单电源下，另外WB485有驱动使能（DE）和接受使能（RE）管脚，其驱动器具有短路电流限制，并可以通过热关断电路将驱动器输出置为高阻状态，防止过度的功率损耗。接收器输入具有失效保护特性，当输入开路时，可以确保逻辑高电平输出
- 品牌名称
- Waferbest(匠芯微)
- 商品型号
- WB485E
- 商品编号
- C42460582
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1673克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±4kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1.2mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护 |
商品概述
WB485 是一款用于 RS-485 与 RS-422 通信的低功耗收发器，内部集成一个驱动器和一个接收器。该器件的驱动器摆率不受限制，可实现最高 2.5 Mbps 的传输速率，采用半双工应用设计。它工作在 5V 单电源下，具备驱动使能 (DE) 和接收使能 (RE) 引脚。驱动器具有短路电流限制功能，并可通过热关断电路将输出置为高阻态，以防止过度的功率损耗。接收器输入端具有失效保护特性，当输入开路时，可确保输出逻辑高电平。
商品特性
- 三态输出
- 半双工设计
- 总线允许多达 256 个收发器
- SOP8 封装
应用领域
- 低功耗 RS-485 收发器
- 低功耗 RS-422 收发器
- 电平转换器
- 用于 EM 敏感应用的收发器
- 工业控制局域网
