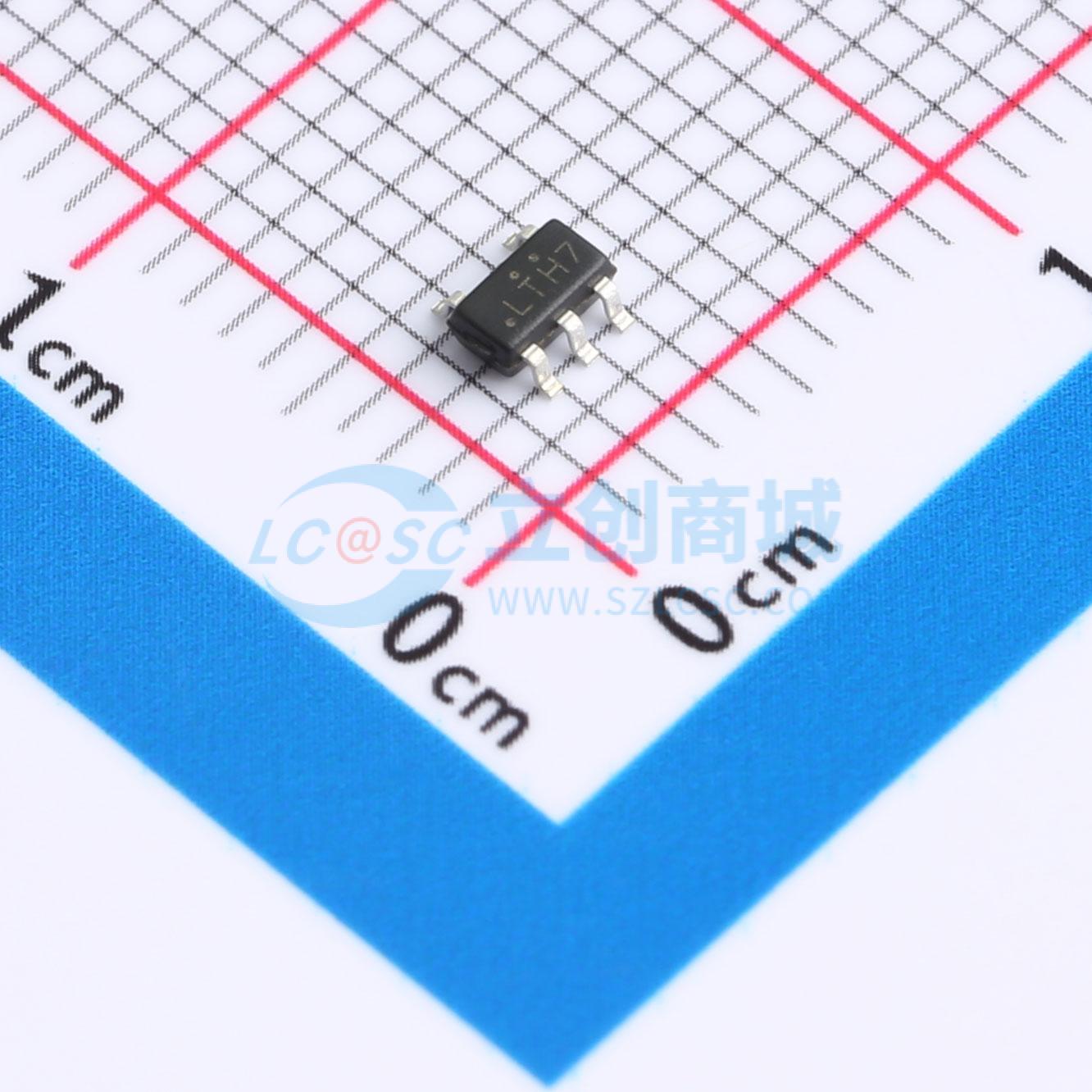

温馨提醒：图片仅供参考，商品以实物为准

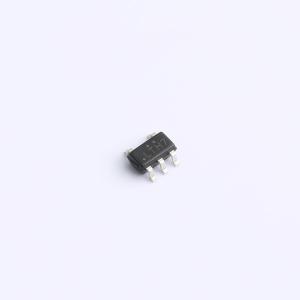

WB4054A
线性锂电池充电IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 线性锂电池充电IC 一款高集成度、高性价比的单节锂离子电池充电器。 采用恒定电流/ 恒定电压线性控制，只需较少的外部元件数目，使得是便携式应用的理想选择；同时，也可以适合USB 电源和适配器电源工作。 采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻和隔离二极管。
- 品牌名称
- Waferbest(匠芯微)
- 商品型号
- WB4054A
- 商品编号
- C42460574
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.048067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~6V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 3uA |
商品概述
一款高集成度、高性价比的单节锂离子电池充电器。 采用恒定电流/ 恒定电压线性控制，只需较少的外部元件数目，使得是便携式应用的理想选择；同时，也可以适合USB 电源和适配器电源工作。 采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于4.2V；充电电流可通过PROG 脚外接一个电阻设置，最高可达500mA。 当输入电压（交流适配器或USB 电源）被拿掉时，自动进入一个低电流状态，电池漏电流在3uA 以下, 的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。 该芯片封装类型为SOT23-5。
商品特性
- 待机功耗 < 3 μA
- 电池防反接保护，即使电池接反充电也不会损坏IC
- ± 1 % 满充电压精度，充满电压为4.2V
- 支持0V 电池充电
- 自动再充电
应用领域
- 手持设备
- 蓝牙设备
- 电动工具
- 电子烟
- 可穿戴设备
- 便携式设备
