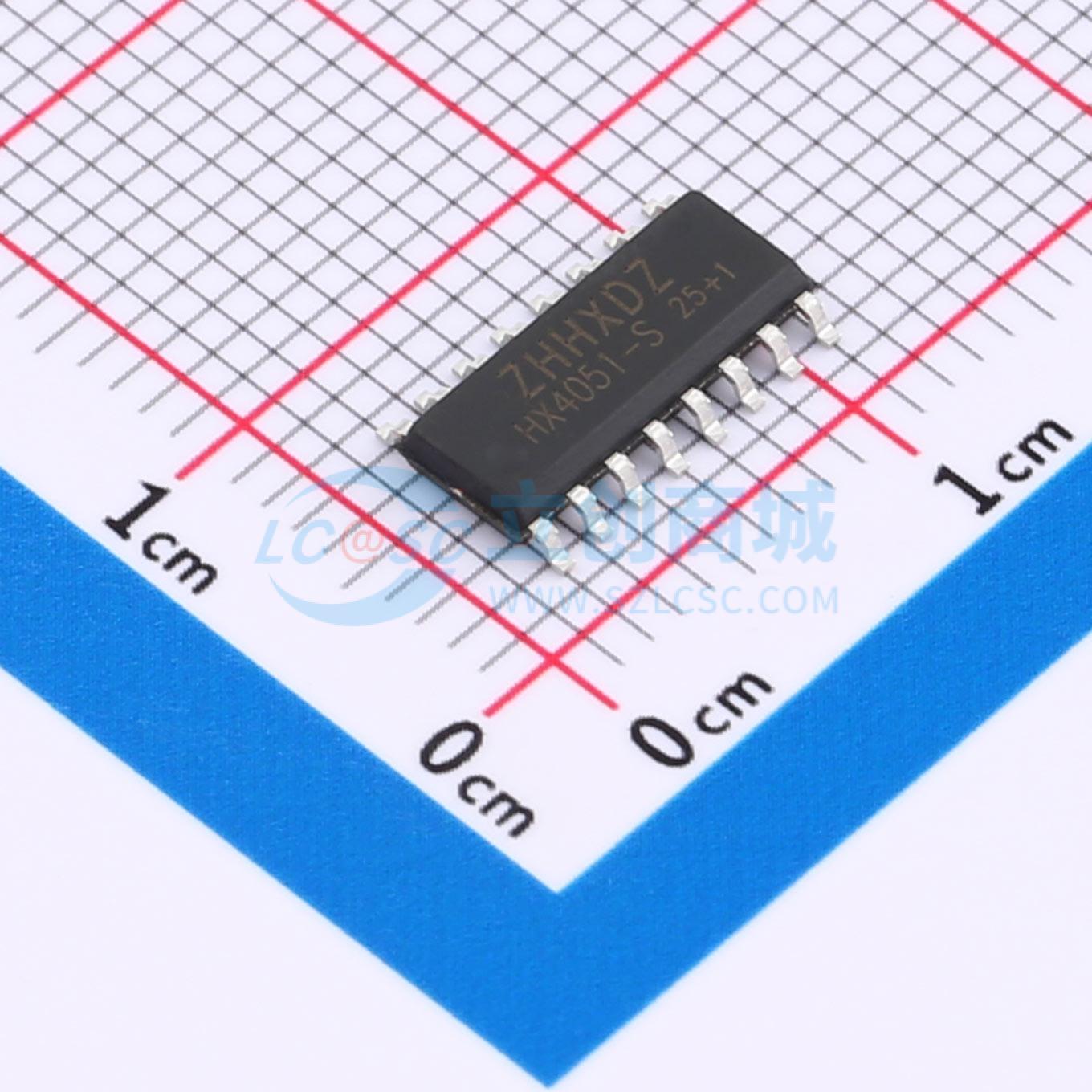

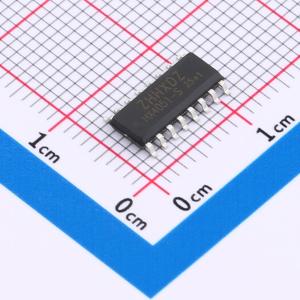

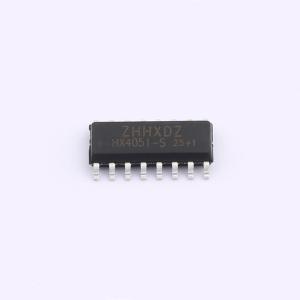

HX4051-S
HX4066-S 提供四个单极、单掷模拟开关功能
- 描述
- HX4066-S 提供四个单极、单掷模拟开关功能
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX4051-S
- 商品编号
- C42445467
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.27476克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 8 | |
| 导通电阻(Ron) | 80Ω | |
| 工作电压 | 5V~15V | |
| 导通电容(Con) | 0.2pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | 40MHz | |
| 工作温度 | -20℃~+85℃ | |
| 传播延迟(tpd) | 35ns | |
| 功能特性 | 电平转换；控制接口集成 |
商品概述
HX4051-S 模拟开关采用数字信号控制多路调制/选择模拟开关，具备低导通电阻和极低的截止漏电流。数字控制信号范围为 4.5V ~ 18V，可控制峰峰值为 18V 的模拟信号。例如，当 VDD = +5V，VSS = 0V，VEE = -13.5V 时，0 ~ 5V 的数字信号可控制 -13.5V ~ 4.5V 的模拟信号。该开关电路在整个 VDD-VSS 和 VDD-VEE 电源范围内具有极低的静态功耗。HX4051 是一个八选一模拟开关，具有 A、B、C 三个二进制控制输入端和一个 INH 输入。这三个二进制信号可选择 8 个模拟通道中的任意一个导通。当 INH 输入端为高电平“1”时，所有模拟通道关断；为低电平“0”时，所有通道导通。
商品特性
- 宽范围数字控制与模拟信号传输电压：数字 4.5V ~ 18V，模拟 18V
- 低导通电阻：80 Ω (VDD-VEE=15V，信号大于 15Vpp)
- 极低的静态功耗
- 高关态电阻
- 数字地址信号 4.5V ~ 18V 的逻辑电平转换，用于开关 18Vpp 的模拟信号
- 内置二进制地址解码器
