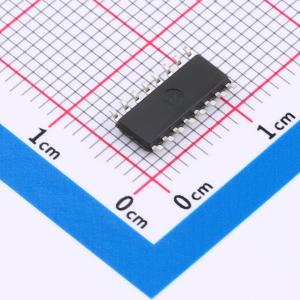

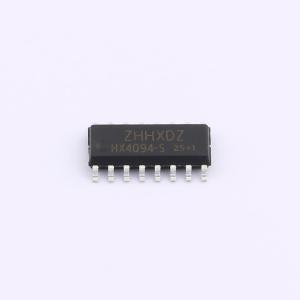

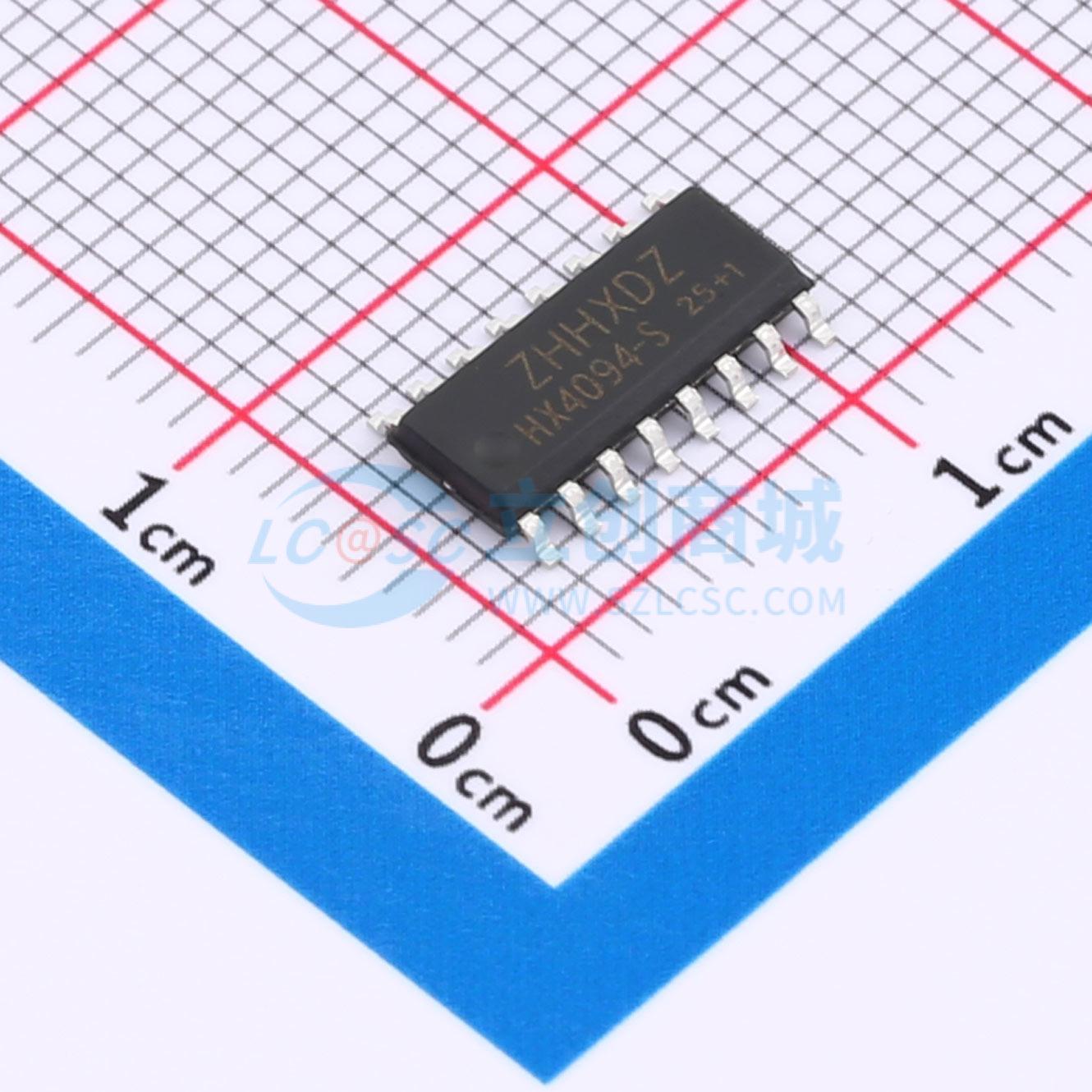

温馨提醒：图片仅供参考，商品以实物为准
HX4094-S
用数字信号控制多路调制/选 择模拟开关，具有低导通电阻和很低的截止漏电流
- 描述
- 用数字信号控制多路调制/选 择模拟开关，具有低导通电阻和很低的截止漏电流
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX4094-S
- 商品编号
- C42445469
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2738克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | 6MHz | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 95ns@15V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 分辨率(位) | 8 | |
| 输入类型 | TTL兼容CMOS | |
| 灌电流(IOL) | 11.5mA | |
| 拉电流(IOH) | 9.5mA | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | 输出使能 |
商品概述
HX4094-S 是一款八位 CMOS 移位、存储总线寄存器。它是一个 8 位串行移位寄存器，每一位都配备了一个存储锁存器，用于实现串行输入到并行缓冲三态输出的选通数据，其并行输出可直接与公共总线相连。数据在输入时钟的上升沿进行移位；当选通信号为高电平时，移位寄存器中的数据被转移到存储寄存器中；同时，当输出使能信号为高电平时，存储寄存器中的数据便出现在输出端口。该器件提供两个串联输出端，可用于级联多个 HX4094 器件。数据可在时钟上升沿从 QS 串行输出端获取，以支持在时钟上升时间较快的级联系统中高速运行。当级联系统时钟上升时间较慢时，Q'S 输出端可在下一个时钟下降沿获取相同的串行信息。QS 端在第 9 个串行时钟的上升沿开始输出，而 Q'S 端则从第 9 个串行时钟的下降沿开始输出。
商品特性
- 宽工作电压范围：3V 至 15V
- 提供 5V、10V、15V 三档参数
- 全静态工作模式
- 三态输出
- 标准化对称输出特性
- 抗干扰性能：0.45VDD（典型值）
- 输入电平与 TTL 兼容
- 工作温度范围：-20°C 至 +85°C
应用领域
- 串行-并行数据转换
- 远程控制保持寄存器
- 双级移位、保持和总线应用
