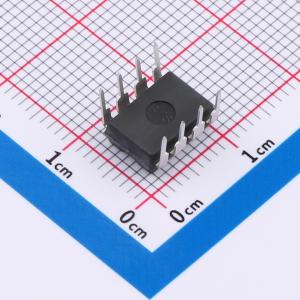

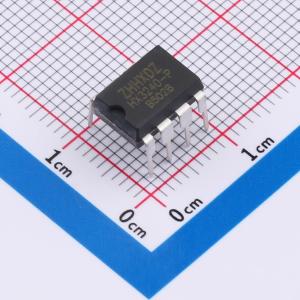

温馨提醒：图片仅供参考，商品以实物为准
HX3240-P
四路 2 输入施密特与非门
- 描述
- 四路 2 输入施密特与非门
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX3240-P
- 商品编号
- C42445471
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.809克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 4.5MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 15uV/℃ | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 50pA | |
| 输入失调电流(Ios) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | - | |
| 输出电流 | 40mA | |
| 工作温度 | -20℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | 5V~15V；-15V~-5V | |
| 功能特性 | - |
商品概述
HX3240-P是一款功能强大的双路集成运算放大电路，它在一块单片上融合了高压PMOS和高压双极型晶体管的优势。其输入电路中加入了带有栅极保护的MOSFET（PMOS），极大地提升了输入阻抗，实现了极低的输入电流和高速性能。该产品采用SOP8和DIP8封装形式。
商品特性
- 宽共模输入电压范围
- 宽差模输入电压范围
- 低输入失调电流：30 pA
- 低输入偏置电流：50 pA
- 输出短路保护
- 高转换速率：9 V/uS
- 高增益带宽积：4.5 MHz
应用领域
- 峰值探测器
- 比较器
- 采样和保持放大器
