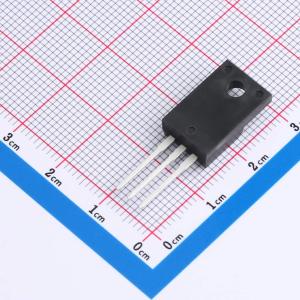

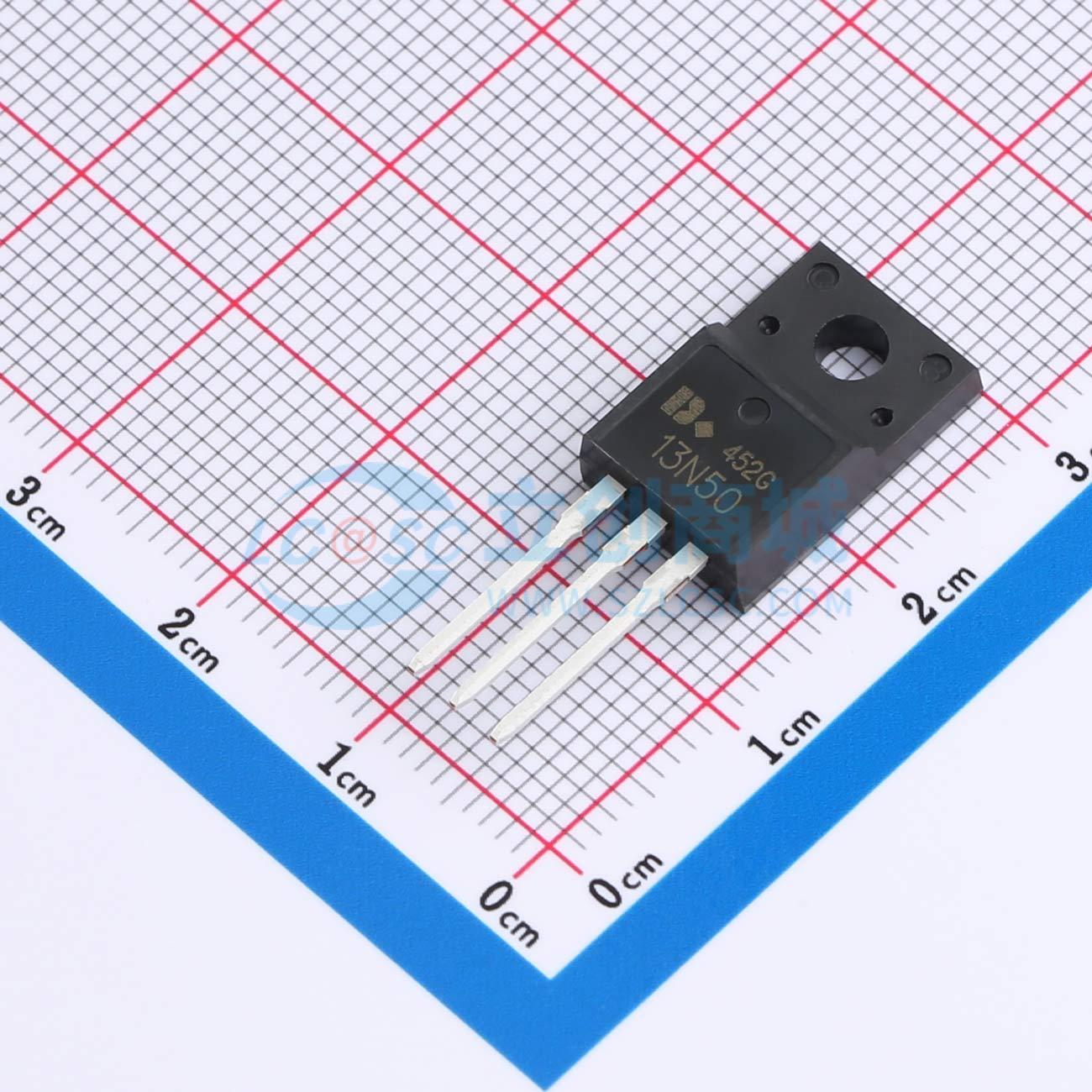

温馨提醒：图片仅供参考，商品以实物为准
DOPF13N50
N沟道 耐压:500V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N管/500V/13A/500mΩ/(典型350mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOPF13N50
- 商品编号
- C42441860
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.319克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 500mΩ@10V | |
| 耗散功率(Pd) | 48W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45.2nC@10V | |
| 输入电容(Ciss) | 2.16nF | |
| 反向传输电容(Crss) | 23.1pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 211pF |
商品概述
这款N沟道MOSFET采用先进的平面技术和设计,在实现低栅极电荷的同时,提供出色的导通电阻(RDS(on))。它可用于多种应用场景。
商品特性
- 漏源电压(VDS) = 500 V,漏极电流(ID) = 13 A,当栅源电压(VGS) = 10 V时,导通电阻(RDS(ON)) < 500 mΩ(典型值:350 mΩ)
- 栅极电荷低。
- 提供环保型器件。
- 采用先进的高单元密度沟槽技术,实现超低导通电阻(RDS(ON))。
- 封装散热性能良好。
