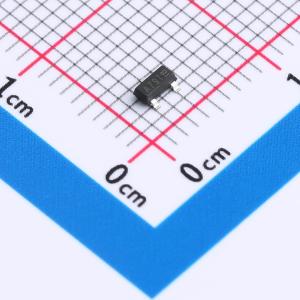

温馨提醒：图片仅供参考，商品以实物为准
AO3407-CN
-30V/-4.2A P沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 1.高频共模阻抗高，噪声抑制性能优良. 2.对于不同的噪声电频和信号频率，可选择20Ω~2000Ω阻抗. 3.用于电脑和外围设备的USB 2.0/USB 3.0/HDMI2.0线路. 4.用于计算机、DVC、机顶盒的IEEE 1394线路；LVDS，用于液体显示面板的面板线，图形卡等
- 品牌名称
- ChipNobo(无边界)
- 商品型号
- AO3407-CN
- 商品编号
- C42436825
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03241克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 43mΩ@10V | |
| 耗散功率(Pd) | 1.2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 8.2nC@10V | |
| 输入电容(Ciss) | 493pF | |
| 反向传输电容(Crss) | 44pF | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 65pF |
商品特性
- 在 VGS = -10 V 时,RDS(on) 低
- -5V 逻辑电平控制
- 符合 RoHS 标准
- 无铅
- 无卤
- 在 VGS = 10 V 时,导通电阻低
应用领域
- 负载开关 Load Switch
- 开关电路 Switching Circuits
- 高速线路驱动器 High speed line driver
- 电源管理功能 Power Management Functions
