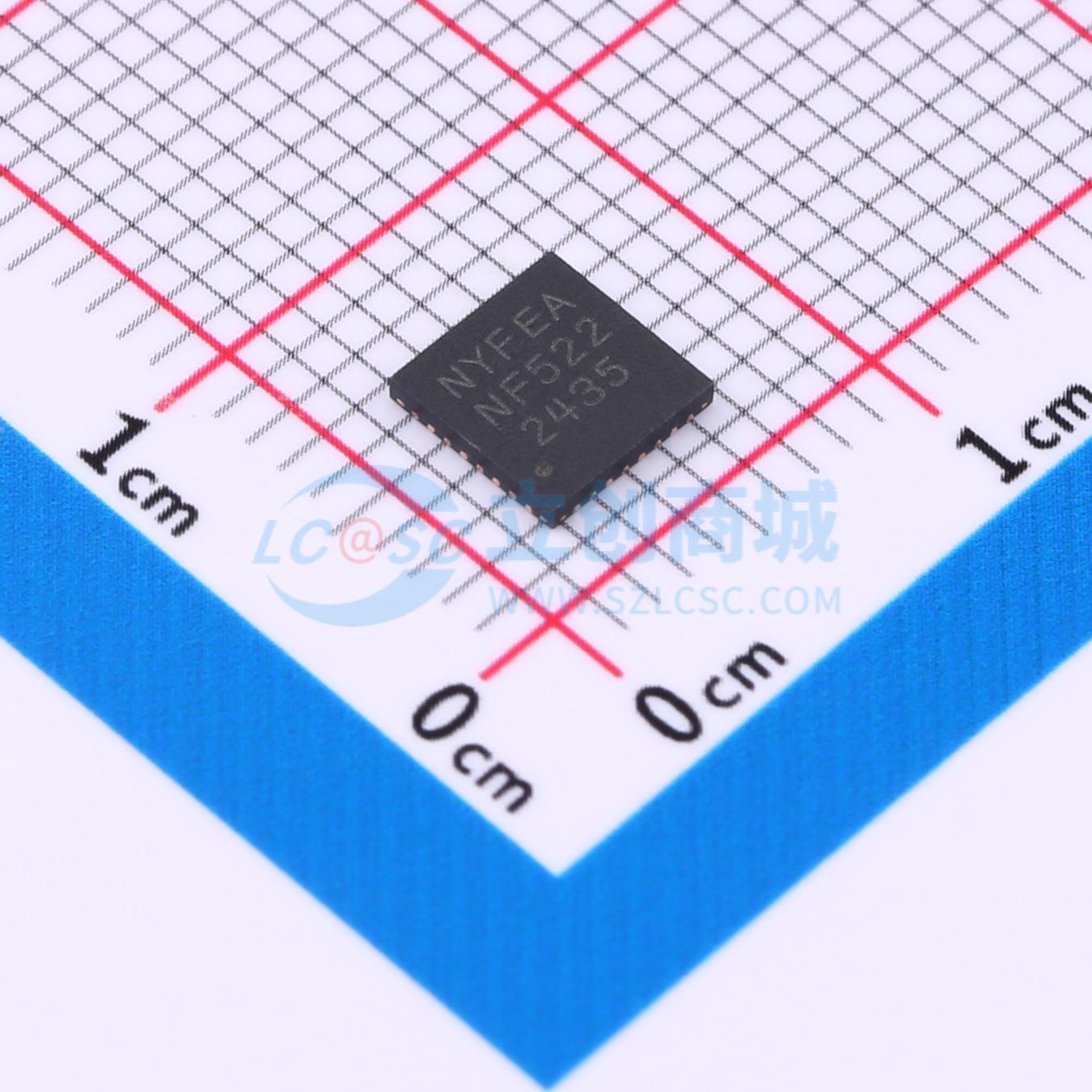

温馨提醒：图片仅供参考，商品以实物为准
NF522
RFID射频识别
- 描述
- 高度集成读写芯片IC用于13.56MHz非接触通信，支持SPI 接口、I2C 接口、串行 UART 接口，支持 ISO/IEC 14443 TypeA/B 读写器模式，支持 ISO/IEC 15693 读写器模式。
- 品牌名称
- Nyfea(徕飞)
- 商品型号
- NF522
- 商品编号
- C42413378
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.16315克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | ISO 14443A,ISO 14443B,ISO 15693,MIFARE | |
| 接口类型 | I2C,SPI,UART |
| 属性 | 参数值 | |
|---|---|---|
| 传输速率 | 106Kbit/s；848Kbit/s；52.97Kbit/s；26.69Kbit/s；424Kbit/s；212Kbit/s | |
| 频率 | 13.56MHz | |
| 功能特性 | 内置加密；低功耗唤醒；数据校验 |
商品概述
NF522是一款高度集成的工作在13.56MHz下的通用非接触通讯芯片，支持符合ISO/IEC14443TYPEA协议、ISO/IEC14443TYPEB协议、ISO15693协议的读写器模式。该芯片具有低电压、低功耗、支持多接口、支持多协议等特点，适用于低功耗、低电压、低成本的非接触式读写器应用。
商品特性
- 读写器支持ISO/IEC14443TypeA、ISO/IEC14443TypeB、ISO/IEC15693读写器模式，支持M1加密模式
- ISO14443TYPEA支持通讯速率106kbps、212kbps、424kbps、848kbps
- ISO14443TYPEB支持通讯速率106kbps、212kbps、424kbps、848kbps
- ISO15693支持单双副载波模式，单副载波最高速率支持52.97kbps，双副载波最高速率支持26.69kbps
- 读写器操作距离可达100mm（取决于天线设计）
- 低功耗模式包括Hard power down模式、Soft power down模式、Lpcd power card detection模式，内置低功耗环形振荡器和外部场RF电平检测电路
- 内置振荡电路外接27.12MHz晶体
- 采用引脚复用设计，可支持多种host接口
- SPI接口最高12Mbps
- I2C接口支持最高400Kbps的快速模式，支持硬件地址可编程模式
- 串行UART接口，支持RS232帧格式，最高通讯速率1.2Mbps
- Host接口独立电源供电
- 射频发射驱动采用独立电源供电
- 64Byte收发缓冲HFO
- 可配置CRC16数据校验算法
- 多功能可编程定时器
- 中断输出模式灵活可配
应用领域
- 非接触式读写器
