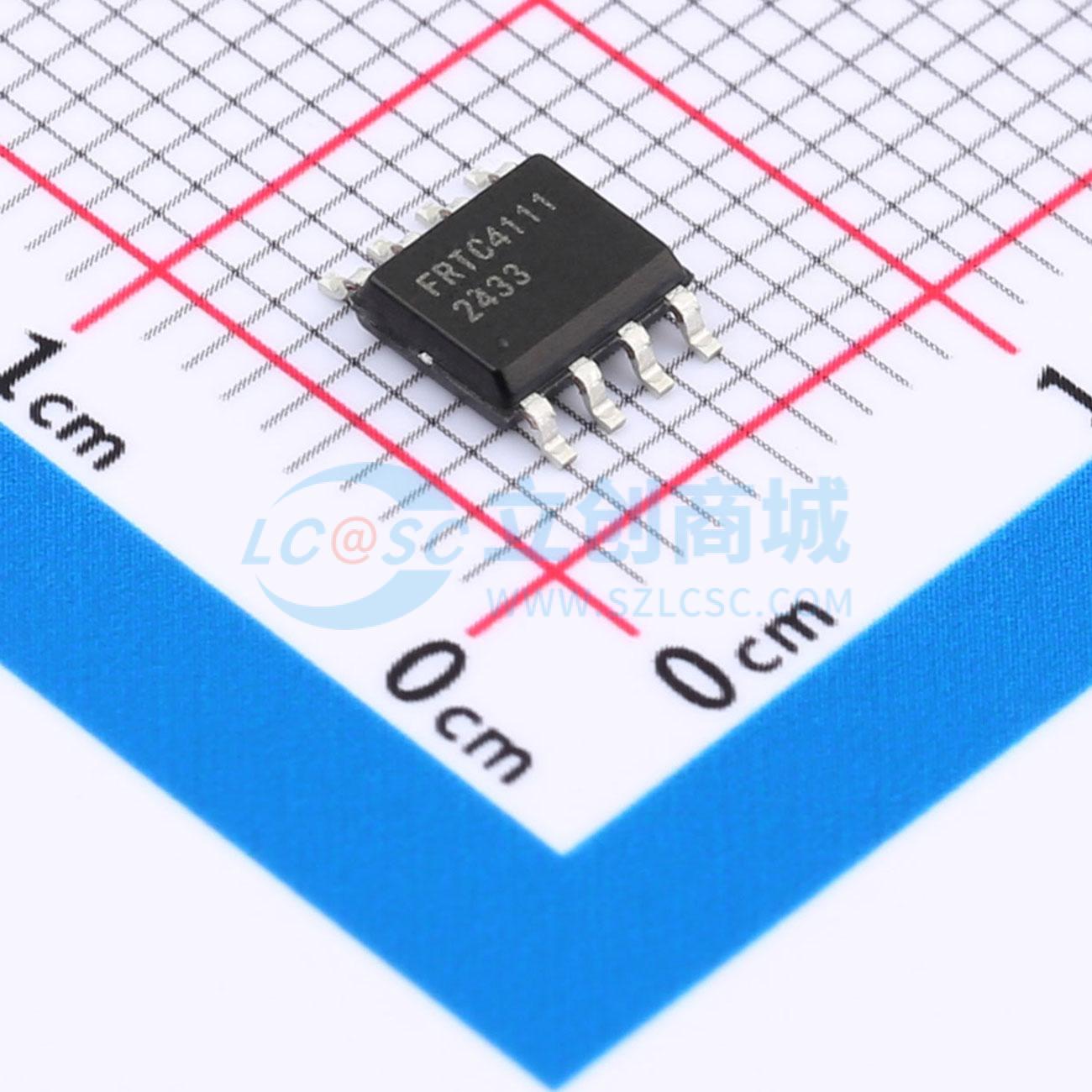

FRTC4111S
低功耗串行实时时钟，带56字节NVRAM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 串行实时时钟（RTC）。
- 品牌名称
- Nyfea(徕飞)
- 商品型号
- FRTC4111S
- 商品编号
- C42413382
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.179克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 无 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 0.4uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 备份电源管理与电池充电；温度补偿；片内SRAM/NVRAM |
商品概述
FRTC4111S是一款低功耗串行实时时钟（RTC），带有56字节的非易失性随机存取存储器（NVRAM）。内置32.768 kHz振荡器（由外部晶体控制），RAM的前8个字节用于时钟/日历功能，并以二进制编码十进制（BCD）格式配置。地址和数据通过两线双向总线串行传输。内置地址寄存器在每次写入或读取数据字节后自动递增。FRTC4111S时钟具有内置电源检测电路，可检测电源故障，并在电源故障时自动切换到电池供电。维持RAM和时钟操作所需的能量可由小型锂硬币电池提供。使用50 mA/h、3V锂电池时，典型数据保留时间超过5年。
商品特性
- 具有秒、分、时、日、日期、月、年和世纪计数器
- 集成负载电容（12.5 pF）的32 kHz晶体振荡器，提供出色的振荡器稳定性和高晶体串联性能
- 串行接口支持I²C总线（400 kHz协议）
- 超低电池供电电流0.4 µA（3V时典型值）
- 2.0至5.5 V时钟工作电压
- 自动切换和取消选择电路
- 56字节通用RAM
- 软件时钟校准，以补偿因温度引起的晶体偏差
- 自动闰年补偿
- 工作温度为 -40至85℃
应用领域
- 便携式仪器
- 电子计量
- 电池供电产品
- 电信设备
