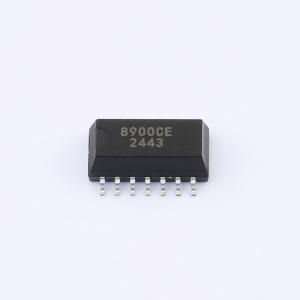

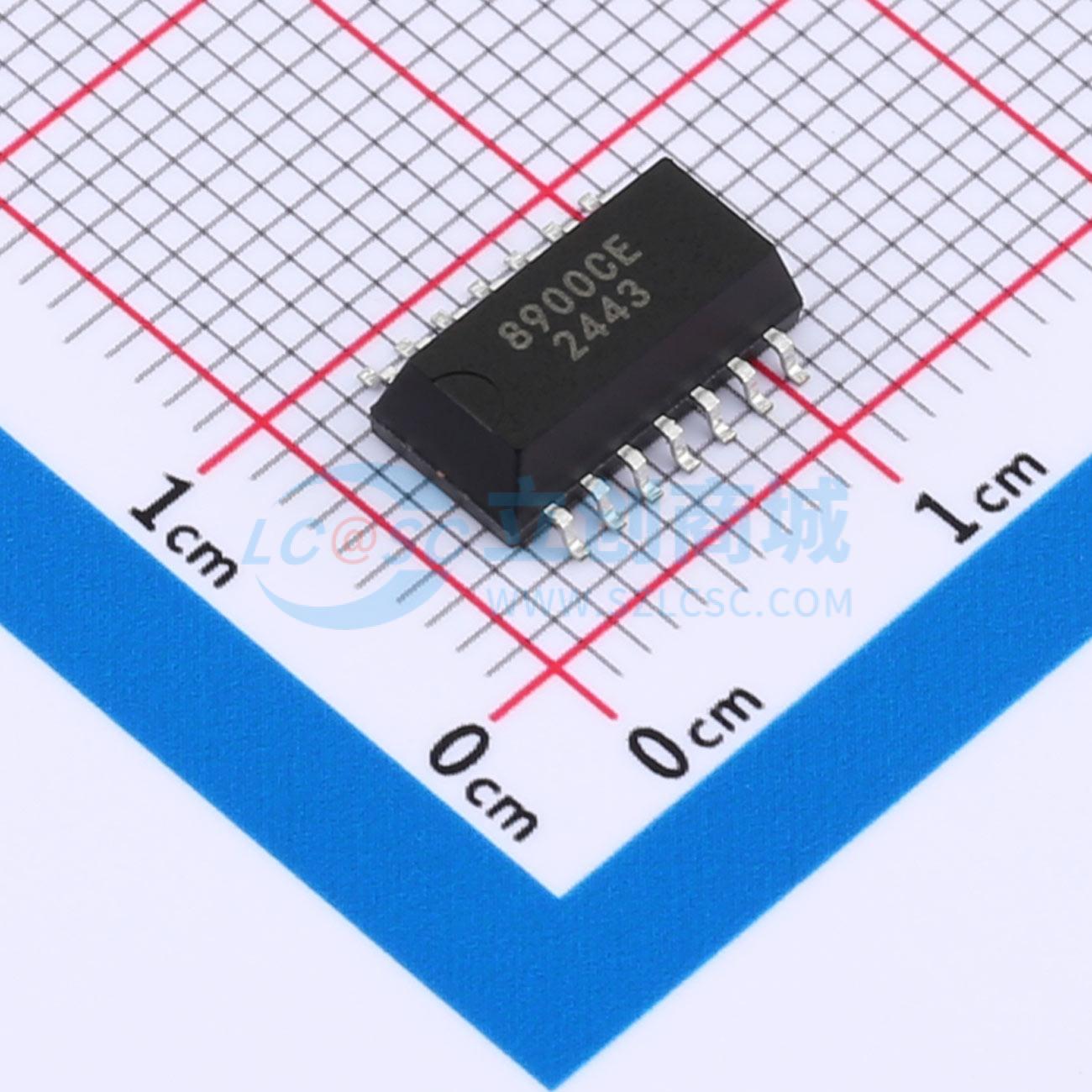

FRTC8900S
实时时钟模块，内置32.768kHz DTCXO，支持I2C总线高速模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该模块是一个符合12C总线接口的实时时钟，包括一个32.768kHz的DTCXO。
- 品牌名称
- Nyfea(徕飞)
- 商品型号
- FRTC8900S
- 商品编号
- C42413386
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.4832克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 内置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 540nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.6V~5.5V | |
| 静态电流(Iq) | 0.54uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 备份电源管理与电池充电；告警功能；周期性中断输出；睡眠/唤醒控制；温度补偿 |
商品概述
该模块是一款符合I2C总线接口的实时时钟，包含一个32.768 kHz DTCXO。除提供日历（年、月、日、星期、时、分、秒）功能和时钟计数器功能外，该模块还提供了丰富的其他功能，包括闹钟功能、唤醒定时器功能、时间更新中断功能和32.768 kHz输出功能。通过电池备份切换功能和接口电源输入引脚，Scan FRTC8900支持各种电源电路。该模块中的器件采用C-MOS工艺制造，以实现低电流消耗，从而能够进行长期电池备份。
商品特性
- 内置32.768 kHz DTCXO
- 高稳定性：< ±3.0 ppm
- 支持I²C总线的高速模式（最高400 kHz）
- 支持按天、日期、小时和分钟设置的闹钟中断功能
- 唤醒定时器中断
- 秒、分钟的时间更新中断功能
- 带OE功能（FOE和FOUT引脚）的温度补偿32.768 kHz输出
- 自动校正闰年（2000年至2099年）
- 宽接口电压范围：2.5 V ~ 5.5 V
- 宽计时电压范围：1.6 V ~ 5.5 V
- 低电流消耗：0.54 μA / 3 V（典型值）
- 内置备份切换电路（涓流充电）
- 工业温度范围（-40°C ~ +85°C）
