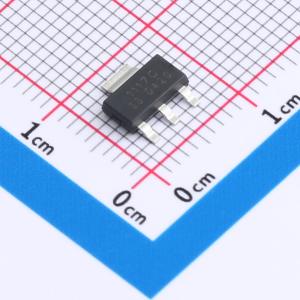

REG1117-3.3-HXY

3.3V 800mA 15V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款线性稳压器（LDO）具备出色的性能特点，包括3.3V的固定输出电压，适合为微处理器和其他数字电路供电；最大输出电流为0.8A，能够满足大多数消费级电子产品的功率需求。其输入电压范围高达15V，增强了应用的灵活性。更重要的是，该LDO拥有极低的静态电流，仅为5μA，这对于延长电池寿命至关重要。其紧凑的设计和卓越的热稳定性，使之成为便携式设备、通信设备及各类精密仪器的理想选择。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: REG1117-3.3-HXY
商品编号: C42411814
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.155克(g)

商品参数

商品概述

REG1117-xx 系列是一组低压差三端稳压器，在800mA负载电流下具有1.3V的压差。与竞争对手的5mA相比，REG1117-xx 具有极低的2mA静态电流。除了固定输出电压版本（Vss μ = 1.2V、1.8V、2.5V、2.85V、3.3V和5V）外，REG1117-xx还提供可调版本，仅需两个外部电阻即可提供1.25V ~ 12V的输出电压。REG1117-xx 具备热关断功能，以确保芯片和电源系统的稳定性。它采用修调技术来保证输出电压精度在2%以内。其他输出电压精度可根据需求定制，例如1%。REG1117-xx 采用SOT-223功率封装。

应用领域

计算机主板电源管理
显卡
液晶显示器与液晶电视
DVD解码板
ADSL调制解调器
开关电源的后级稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	15V
	输出电压	3.3V
	输出电流	800mA
	电源纹波抑制比(PSRR)	-
	压差	1.3V@(800mA)

	属性	参数值
	静态电流(Iq)	2mA
	噪声	-
	功能特性	热关断
	工作温度	-20℃~+85℃
	输出类型	固定
	输出通道数	1
