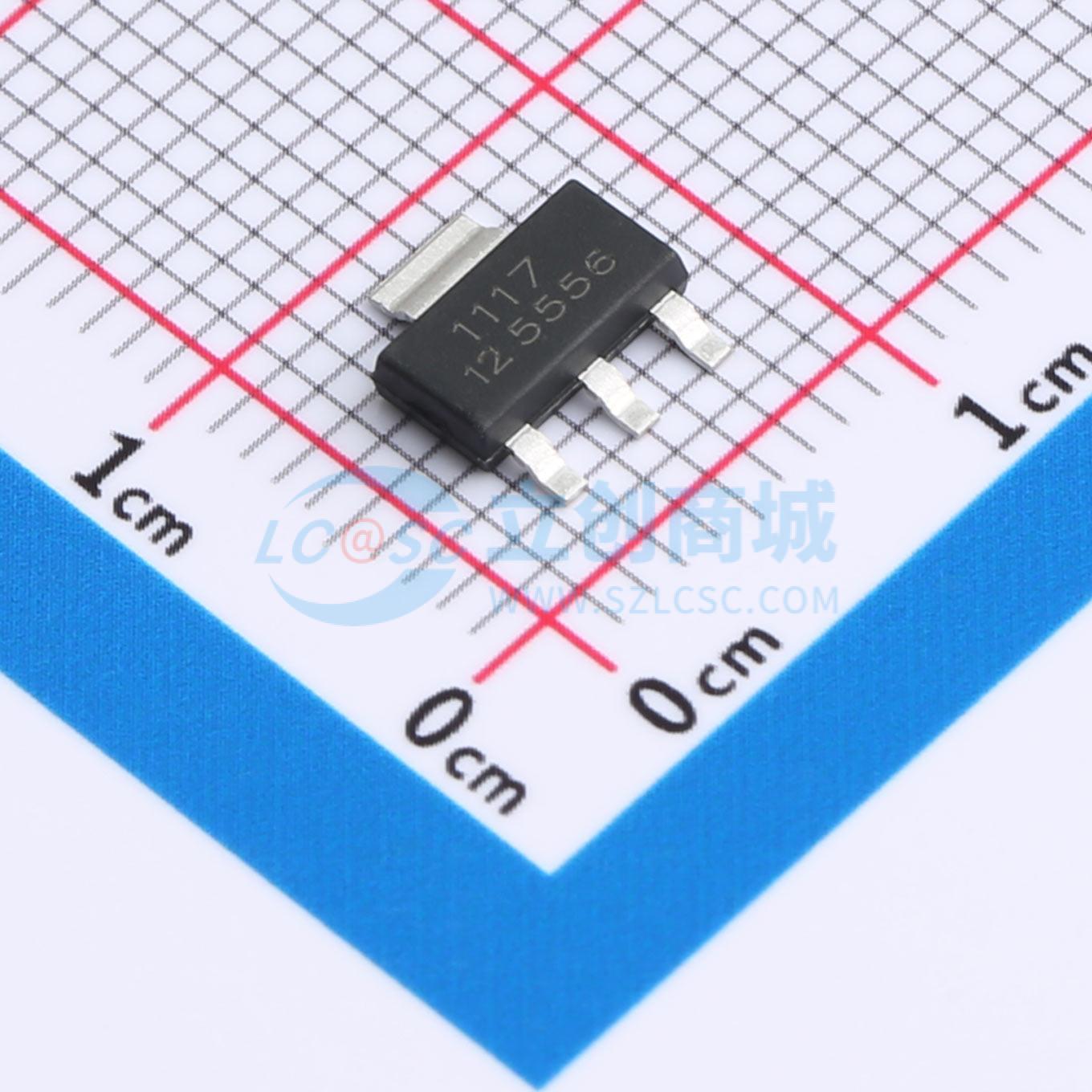

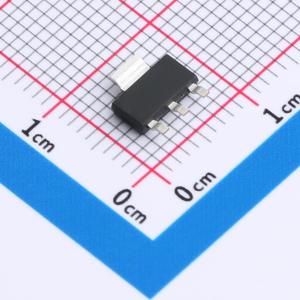

温馨提醒：图片仅供参考，商品以实物为准
LD1117S12TR-HXY
1.2V 800mA 15V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LD1117SxxTR 是一系列低压差三端稳压器，在 800mA 负载电流下压差为 1.3V。与竞品的 5mA 相比，LD1117SxxTR 的待机电流极低，仅为 2mA。
- 商品型号
- LD1117S12TR-HXY
- 商品编号
- C42411826
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.237135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 工作电压 | 15V | |
| 输出电压 | 1.2V | |
| 输出电流 | 800mA | |
| 压差 | 1.3V@(800mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2mA | |
| 功能特性 | 热关断 | |
| 工作温度 | -20℃~+85℃ | |
| 输出类型 | 固定 |
商品概述
LD1117S 是一系列低压差三端稳压器，在 800mA 负载电流下压差为 1.3V。与竞争对手的 5mA 相比，LD1117S 的待机电流非常低，仅为 2mA。除了固定版本（输出电压为 1.2V、1.8V、2.5V、2.85V、3.3V 和 5V）外，LD1117S 还有一个可调版本，只需两个外部电阻即可提供 1.25 至 12V 的输出电压。LD1117S 提供热关断功能，以确保芯片和电源系统的稳定性。它采用微调技术，保证输出电压精度在 2%以内。其他输出电压精度可按需定制，如 1%。LD1117S 采用 SOT - 223 功率封装。
商品特性
- 最大输出电流为 1A
- 工作输入电压范围：最大 15V
- 线性调整率：0.03%/V（典型值）
- 待机电流：2mA（典型值）
- 负载调整率：0.2%/A（典型值）
- 环境温度：-20°C ~ 85°C
应用领域
- 计算机主板电源管理
- 显卡
- LCD 显示器和 LCD 电视
- DVD 解码板
- ADSL 调制解调器
- 开关电源后置稳压器
