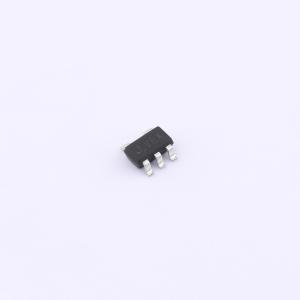

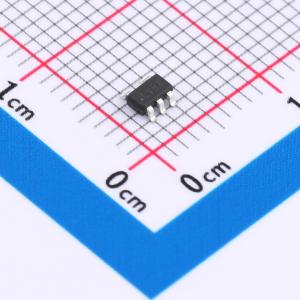

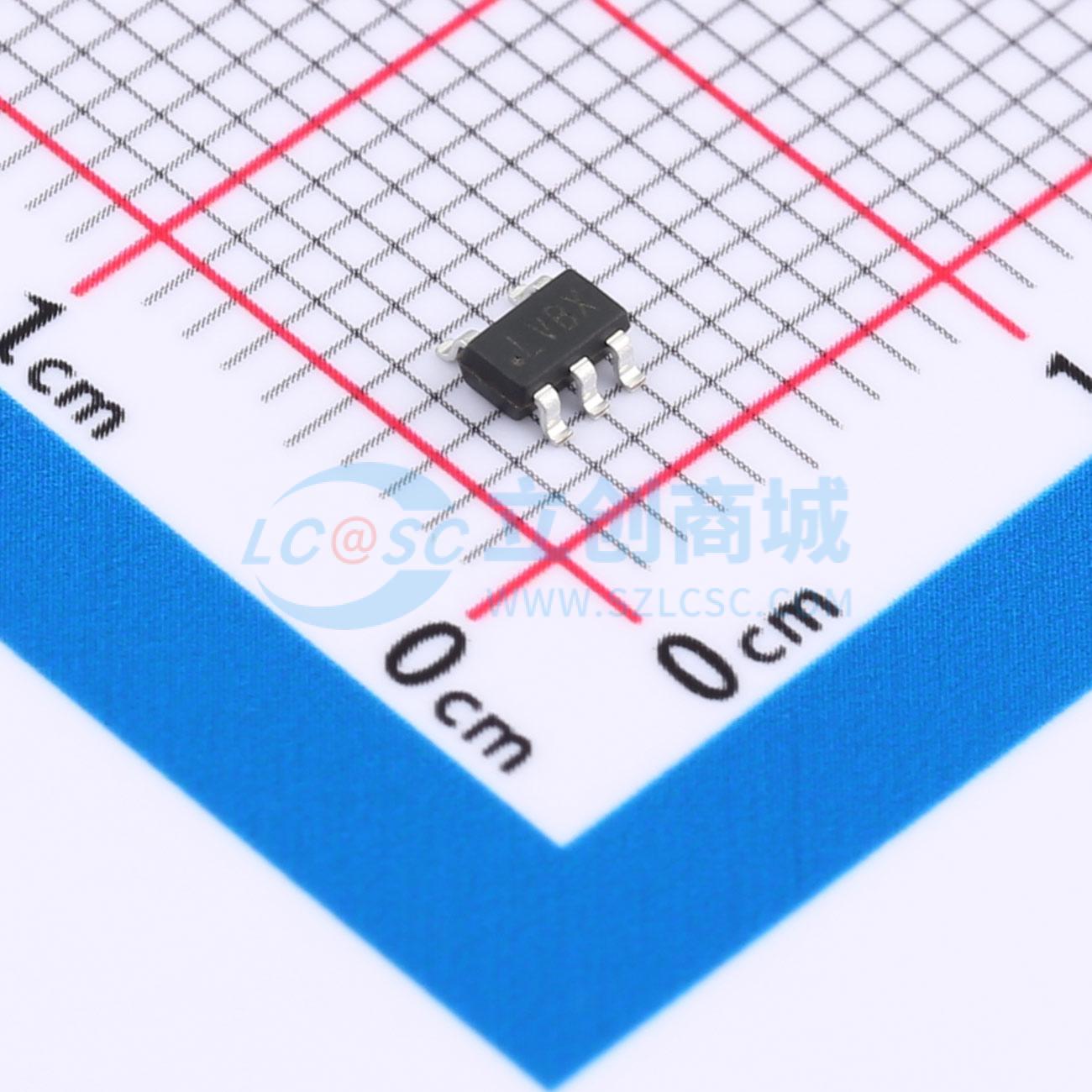

TLV70212DBVR-HXY

1.2V 6.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: HXY MOSFET(华轩阳电子)
商品型号: TLV70212DBVR-HXY
商品编号: C42411805
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.026636克(g)

商品参数

商品概述

TLV702xxDBVR系列是高精度、低噪声的CMOS低压差线性稳压器。该系列提供低输出噪声、高纹波抑制比、低压差和极快的启动时间，是当今尖端移动电话的理想选择。内部集成了基准电压源、误差放大器、驱动晶体管、电流限制器和相位补偿器。其输出电压通过电流修调设定，可在0.9V至5.0V范围内以100mV步进选择。当使能输入引脚为低电平时，快速放电通道导通，内置下拉电阻将输出电压拉低，实现快速放电功能。该系列还完全兼容低等效串联电阻陶瓷电容器，有助于降低成本并提升输出稳定性。即使在频繁的负载波动期间，凭借优异的瞬态响应性能和在宽频率范围内实现的高电源抑制比，也能维持高水平的输出稳定性。使能功能允许关闭稳压器输出，从而大幅降低功耗。

商品特性

低功耗：典型值10uA
低压差：在输出2.8V、100mA条件下典型值为0.11V
待机模式：0.1uA
低温漂系数
良好的线性调整率：0.05%/V
高纹波抑制：在100Hz下典型值为75dB
高输入电压：最高6.5V
输出电压精度：容差±2%
SOT-23-5L封装

应用领域

电池供电设备
通信设备
移动电话
便携式游戏机
相机、摄像机
基准电压源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	6.5V
	输出电压	1.2V
	输出电流	300mA
	电源纹波抑制比(PSRR)	75dB@(100Hz)
	压差	110mV@(100mA)

	属性	参数值
	静态电流(Iq)	10uA
	噪声	-
	功能特性	使能控制
	工作温度	-40℃~+85℃
	输出类型	固定
	输出通道数	-
