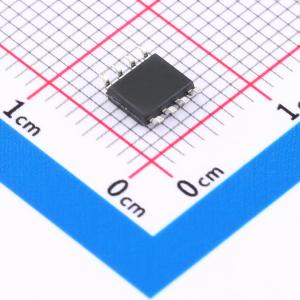

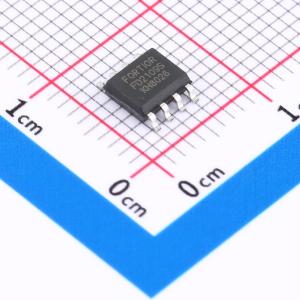

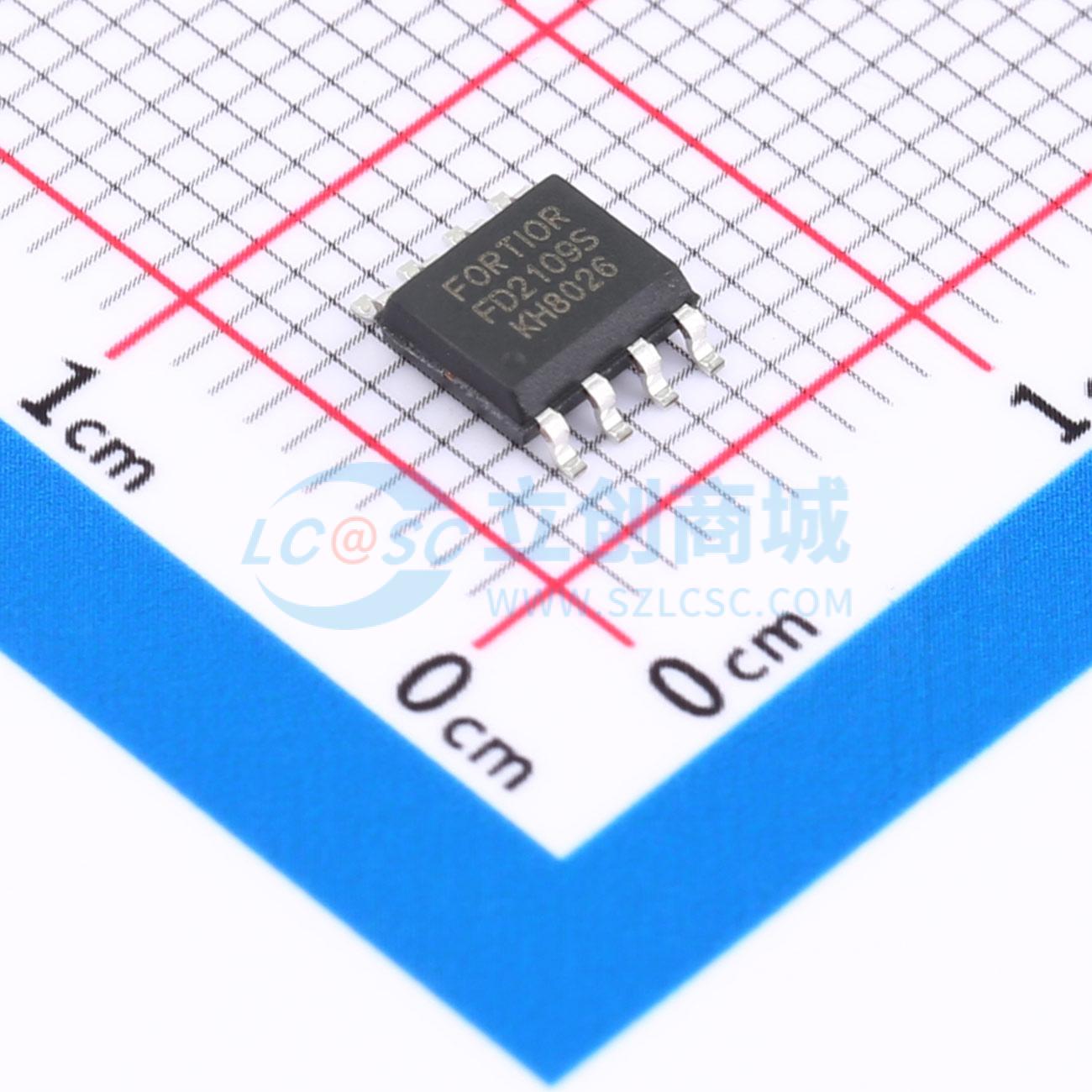

FD2109S
180V半桥栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款半桥栅极驱动电路芯片，设计用于高压、高速驱动N型功率MOSFET。内置欠压（UVLO）保护功能，防止功率管在过低的电源电压下工作而对功率管产生损坏。内置直通防止保护和死区时间，防止功率管发生直通，有效防止半桥功率器件损坏。
- 品牌名称
- Fortior Tech(峰岹)
- 商品型号
- FD2109S
- 商品编号
- C42411224
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.1188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 5A | |
| 拉电流(IOH) | 5A | |
| 工作电压 | 10V~18V | |
| 上升时间(tr) | 10ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 10ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.7V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 300uA | |
| 功能特性 | 交错导通保护；死区时间控制 |
商品概述
FD2109S是一款半桥栅极驱动电路芯片，设计用于高压、高速驱动N型功率MOSFET。
商品特性
- 内置欠压保护功能，防止功率管在过低的电源电压下工作
- 内置直通防止保护和死区时间，防止功率管发生直通
- 悬浮电压 +180V
- 电源工作电压范围：10V至18V
- 输出电流 +5.0A / -5.0A
- 3.3V/5V输入逻辑兼容
- 具备VCC/VBS欠压保护
- 输出与输入同相
应用领域
- 电机驱动
- DC-DC转换器
