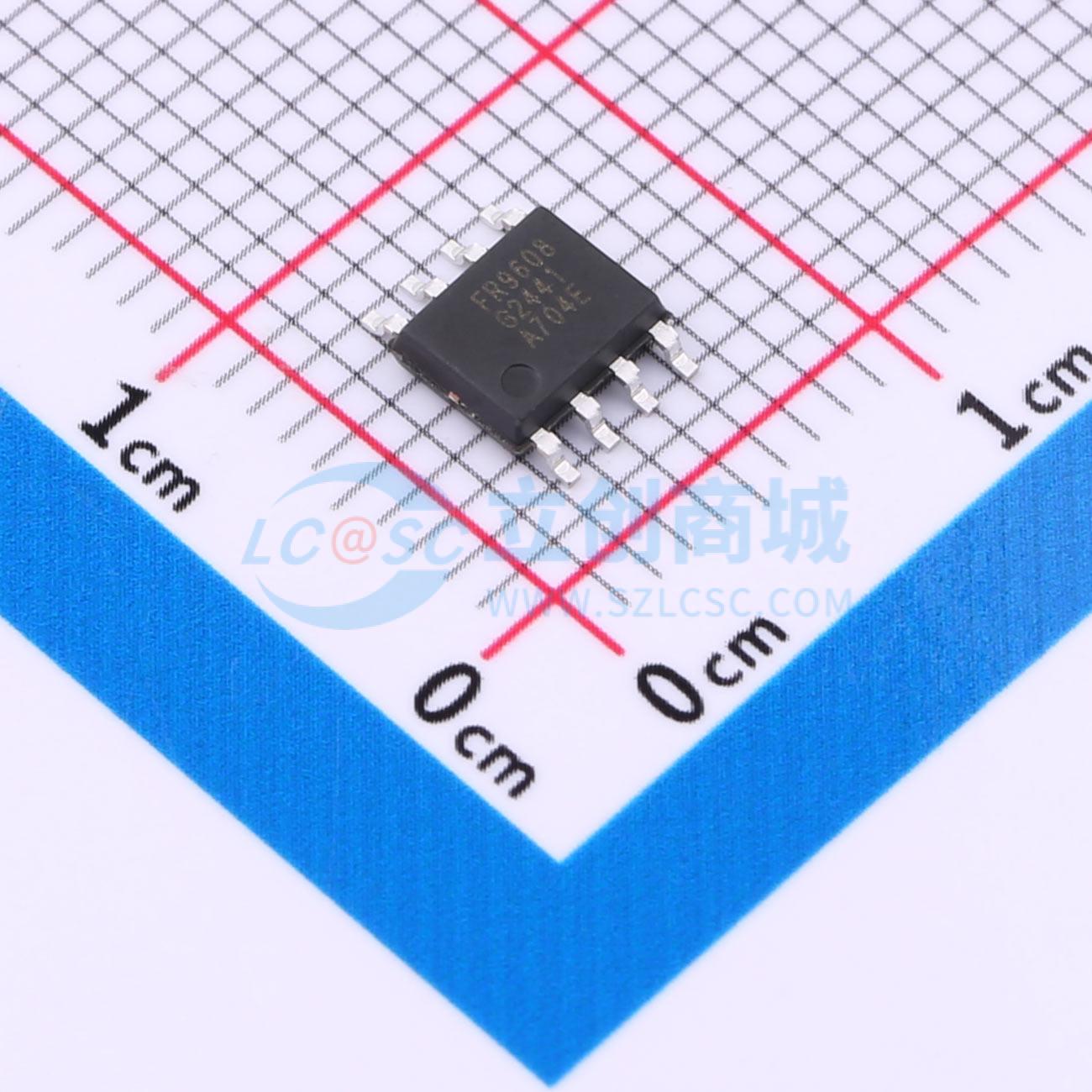

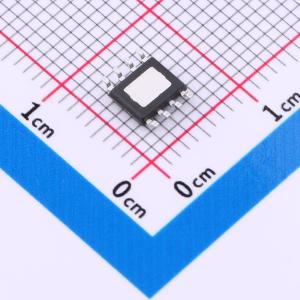

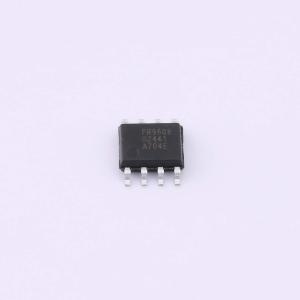

FR9608SP
降压型 3A 4.5V~28V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压：4.5V to 28V； 输出电流：3A；开关频率：340kHz
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FR9608SP
- 商品编号
- C42411198
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.23568克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~28V | |
| 输出电压 | 925mV~16V | |
| 输出电流 | 3A | |
| 开关频率 | 340kHz | |
| 工作温度 | -40℃~+85℃@(TA)；-40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；可调软启动；过流保护；打嗝限流 |
商品概述
FR9608是一款同步降压DC/DC转换器，提供4.5V至28V的宽输入电压范围和3A的连续负载电流能力。FR9608的故障保护功能包括逐周期电流限制、输入欠压锁定、输出过压保护和热关断。此外，可调软启动功能可防止开机时的浪涌电流。该器件采用电流模式控制方案，提供快速瞬态响应。内部补偿功能减少了外部补偿组件，简化了设计过程。FR9608采用SOP - 8（外露焊盘）封装，提供了非常紧凑的系统解决方案和良好的热传导性。
商品特性
- 低Rds(ON)集成功率MOSFET（90mΩ / 70mΩ）
- 内部补偿功能
- 宽输入电压范围：4.5V至28V
- 输出电压范围：0.925V至16V
- 3A输出电流
- 固定340kHz开关频率
- 电流模式操作
- 可调软启动
- 逐周期电流限制
- 输入欠压锁定
- 带自动恢复的过温保护
- 打嗝式短路保护
- 2μA关断电流
- SOP - 8（外露焊盘）封装
应用领域
- 机顶盒
- 电视
- 分布式电源系统
- XDSL调制解调器
