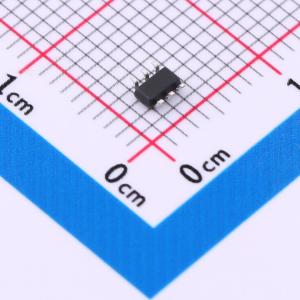

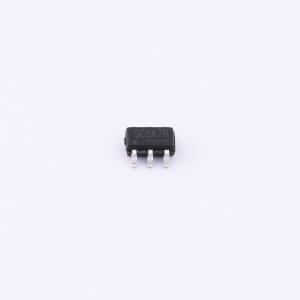

FP6861J-1S6
可调节限流单通道电源分配开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压：2.7V to 6V； 输出电流：0.17A~3.76A；
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FP6861J-1S6
- 商品编号
- C42411201
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.050933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 2.7V~6V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 3.76A | |
| 导通电阻 | 55mΩ | |
| 功能特性 | 过流保护；短路保护；集成电荷泵；反向电压保护；反向电流阻断；输出放电功能；软启动；过温保护；欠压锁定 | |
| 工作温度 | -40℃~+85℃ |
商品概述
FP6861J是一款高性价比、低电压、电流限制可调的单N沟道MOSFET高端功率开关，针对自供电和总线供电的通用串行总线（USB）应用进行了优化。FP6861J配备电荷泵电路以驱动内部MOSFET开关。该开关的低RDS(ON)满足USB电压降要求，并且有一个标志输出，可向本地USB控制器指示故障状态。FP6861J还可通过外部电阻将电流限制阈值设置在0.17A~3.76A之间。其他特性包括软启动功能，用于限制插入时的浪涌电流；热关断功能，防止大电流负载导致开关灾难性故障；欠压锁定（UVLO）功能，确保只有在存在有效输入电压时设备才会开启。此外，根据USB电源要求，FP6861J在单端口中将故障电流限制在特定值。FP6861J具备反向电压保护功能，可防止反向电流。FP6861J采用SOT - 23 - 6、TSOT - 23 - 6和TDFN - 6（2mm×2mm）封装，组件尺寸最小。
商品特性
- 符合USB规范
- 电流限制可调：0.17A~3.76A
- 内置低RDS(ON) N沟道MOSFET
- 输出可强制高于输入
- 低电源电流：开关导通状态下典型值为80μA（R1LIM = 20kΩ），开关关断状态下典型值为0.1μA
- 宽输入电压范围：2.7V至6V
- 开漏故障标志输出
- 热插拔应用（软启动）
- 典型欠压锁定（UVLO）电压为2.2V
- 热关断保护
- 反向电流阻断（无体二极管）
- 反向电压保护
- 逻辑电平使能引脚
- SOT - 23 - 6、TSOT - 23 - 6和TDFN - 6（2mm×2mm）封装
- 符合RoHS标准
- UL编号：E322418（认证型号：FP6861J系列）
- 通过CB测试认证，参考认证编号：DK - 104880 - M1 - UL
应用领域
- USB总线/自供电集线器
- USB外设
- ACPI电源分配
- 笔记本电脑、主板
- 电池充电电路
