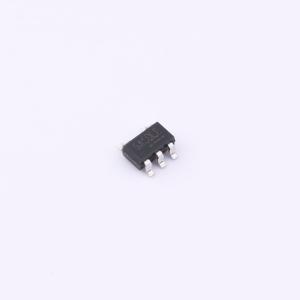

温馨提醒：图片仅供参考，商品以实物为准

FP6861C-I2AS5CTR

单通道功率分配开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 工作电压：2.7V to5.5V；
品牌名称: FITIPOWER(天钰)
商品型号: FP6861C-I2AS5CTR
商品编号: C42411204
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.049533克(g)

商品参数

	属性	参数值
	最大连续电流	1A
	导通电阻	70mΩ
	功能特性	短路保护；过流保护；过温保护；集成电荷泵；反向电流阻断；输出放电功能；软启动；欠压锁定
	工作温度	-40℃~+85℃

商品概述

FP6861C是一款经济高效、低电压的单N沟道MOSFET高端电源开关，针对自供电和总线供电的通用串行总线（USB）应用进行了优化。FP6861C配备了电荷泵电路，用于驱动内部MOSFET开关。该开关的低导通电阻（RDS(ON)）满足USB电压降要求，并且有一个标志输出，可向本地USB控制器指示故障情况。其他特性包括软启动功能，用于限制插入时的浪涌电流；热关断功能，防止高电流负载导致开关灾难性故障；欠压锁定（UVLO）功能，确保只有在存在有效输入电压时设备才会开启。此外，根据USB电源要求，单端口的FP6861C的故障电流被限制在特定电流范围内。当FP6861C禁用且输出电压（VOUT）高于输入电压（VIN）时，它将防止反向电流。FP6861C采用MSOP - 8、SOP - 8和SOT - 23 - 5封装，组件尺寸小。

商品特性

符合USB规范
内置低导通电阻（RDS(ON)）N沟道MOSFET
输出可在关断状态下强制高于输入
低电源电流：开关导通状态下典型值为55μA，开关关断状态下典型值为0.1μA
宽输入电压范围：2.7V至5.5V
开漏故障标志输出
热插拔应用（软启动）
典型欠压锁定（UVLO）电压为2.2V
电流限制保护
热关断保护
反向电流阻断（无体二极管）
逻辑电平使能引脚
MSOP - 8、SOP - 8和SOT - 23 - 5封装
符合RoHS标准
UL编号E322418（批准型号：FP6861系列）
通过CB测试认证，参考认证编号JPTUV - 101402

应用领域

USB总线/自供电集线器
USB外设
ACPI电源分配
笔记本电脑、主板
电池充电器电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	工作电压	2.7V~5.5V
