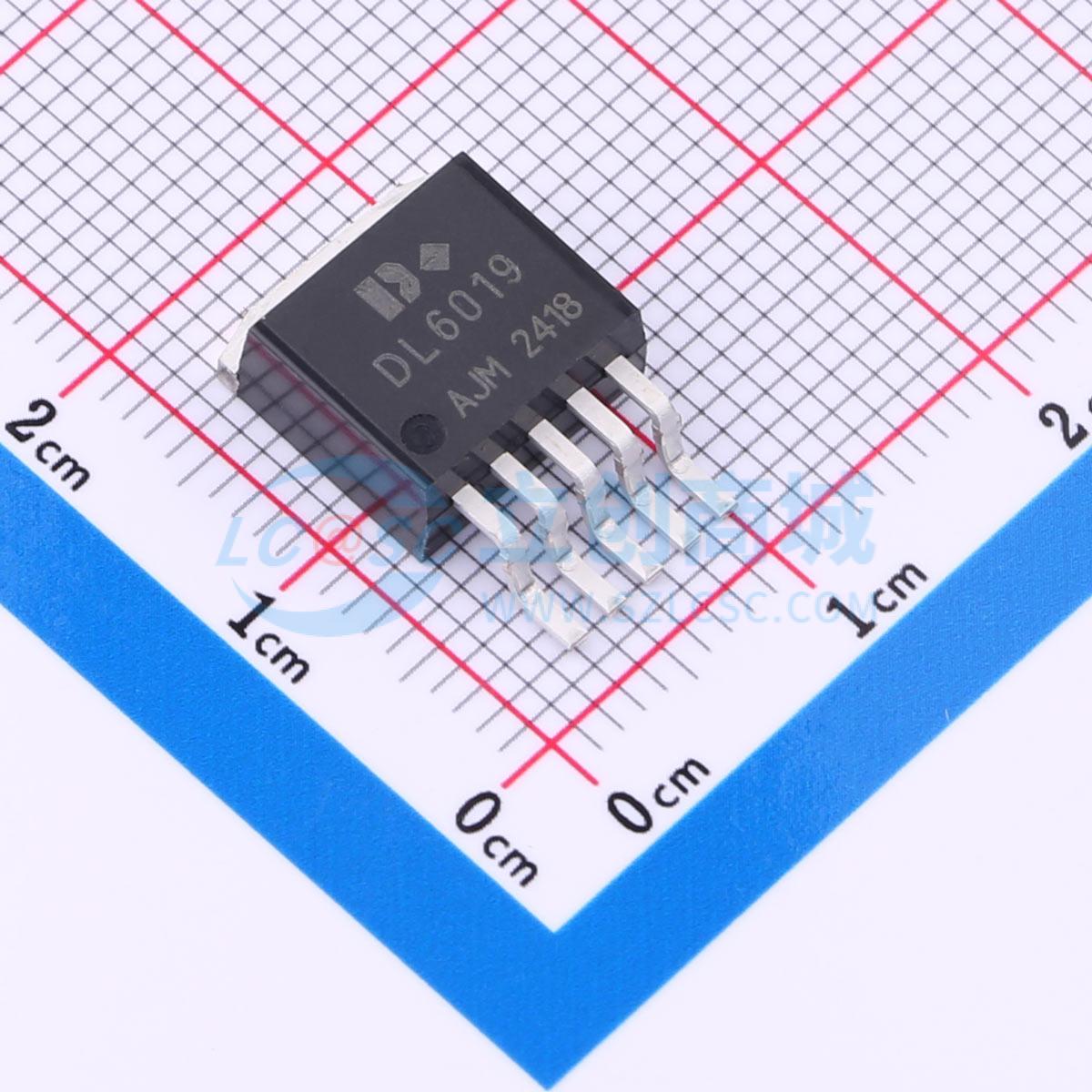

温馨提醒：图片仅供参考，商品以实物为准

DL6019

升压型 5A 3.6V~36V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: DL6019是一款单片集成电路，可为升压（Boost）、反激和正激转换器开关稳压器提供所有电源和控制功能。芯片上集成了一个5A的PMOSFET开关及其相关保护电路，包括电流和热限制以及欠压锁定。其他特性包括一个无需外部元件的200kHz固定频率振荡器、一种用于减少启动期间浪涌电流的软启动模式，以及用于改善对输入电压和输出负载瞬变抑制能力的电流模式控制
品牌名称: DOINGTER(杜因特)
商品型号: DL6019
商品编号: C42395903
商品封装: TO-263-5L
包装方式: 编带
商品毛重: 1.666克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

DL6019是一款单片集成电路，可为升压、反激和正激式开关稳压器提供所有电源和控制功能。芯片上集成了一个5A PMOSFET开关及其相关保护电路，包括电流和热限制以及欠压锁定功能。其他特性包括一个无需外部元件的200kHz固定频率振荡器、一种用于减少启动期间浪涌电流的软启动模式，以及用于改善对输入电压和输出负载瞬变抑制能力的电流模式控制。

商品特性

宽输入电压范围：3.6V至36V
输出电压版本：12V、24V和可调
固定200kHz开关频率
最大5A开关电流能力
最高效率达92%
使能引脚具备TTL关断能力
出色的线性和负载调节能力
内部优化功率MOSFET
内置频率补偿
内置软启动功能
内置热关断功能
内置电流限制功能
封装：TO263 - 5L

应用领域

简易升压稳压器
反激和正激式稳压器
多输出稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3.6V~36V
	输出电压	-
	输出电流	5A
	开关频率	160kHz~240kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	正激式；反激式；升压式
	静态电流(Iq)	2.5mA
	开关管(内置/外置)	内置
	输出类型	可调
