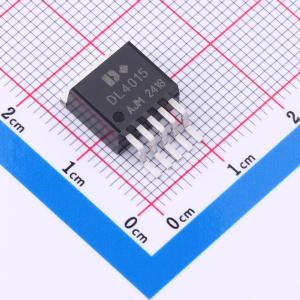

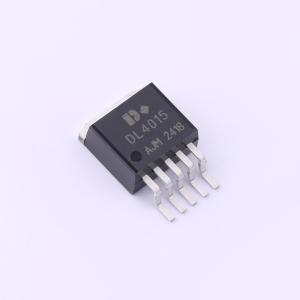

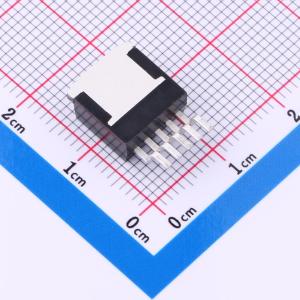

温馨提醒：图片仅供参考，商品以实物为准

DL4015

降压型 5A 3.6V~40V

描述: DL4015是一款单片集成电路，专为降压型DC/DC转换器设计，无需额外晶体管即可驱动5A负载，节省了电路板空间。外部关断功能可通过逻辑电平控制，使器件进入待机模式。内部补偿使反馈控制具有良好的线性和负载调节能力，无需进行外部设计
品牌名称: DOINGTER(杜因特)
商品型号: DL4015
商品编号: C42395904
商品封装: TO-263-5L
包装方式: 编带
商品毛重: 1.523克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

DL4015是一款专为降压型DC/DC转换器设计的单片集成电路，无需额外晶体管即可驱动5A负载，节省了电路板空间。外部关断功能可通过逻辑电平控制，使器件进入待机模式。内部补偿使反馈控制具有良好的线性和负载调节能力，无需进行外部设计。在保护功能方面，热关断可防止因过热运行而损坏，电流限制可防止输出开关过流运行。若电流限制功能启动且VFB降至0.5V以下，开关频率将降低。 DL4015的开关频率为180KHz，与低频开关稳压器相比，可使用更小尺寸的滤波元件。其他特性包括：在指定输入电压和输出负载条件下，输出电压保证公差为±4%，振荡器频率公差为±10%。

商品特性

输出可调电压范围：1.250V至37V
固定180KHz开关频率
电压模式非同步PWM控制
开/关关断控制输入
宽输入电压范围：3.6V至40V
输出负载电流：5A
低功耗待机模式，芯片内置开关MOSFET

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~40V
	输出电压	1.25V~37V
	输出电流	5A
	开关频率	180kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
