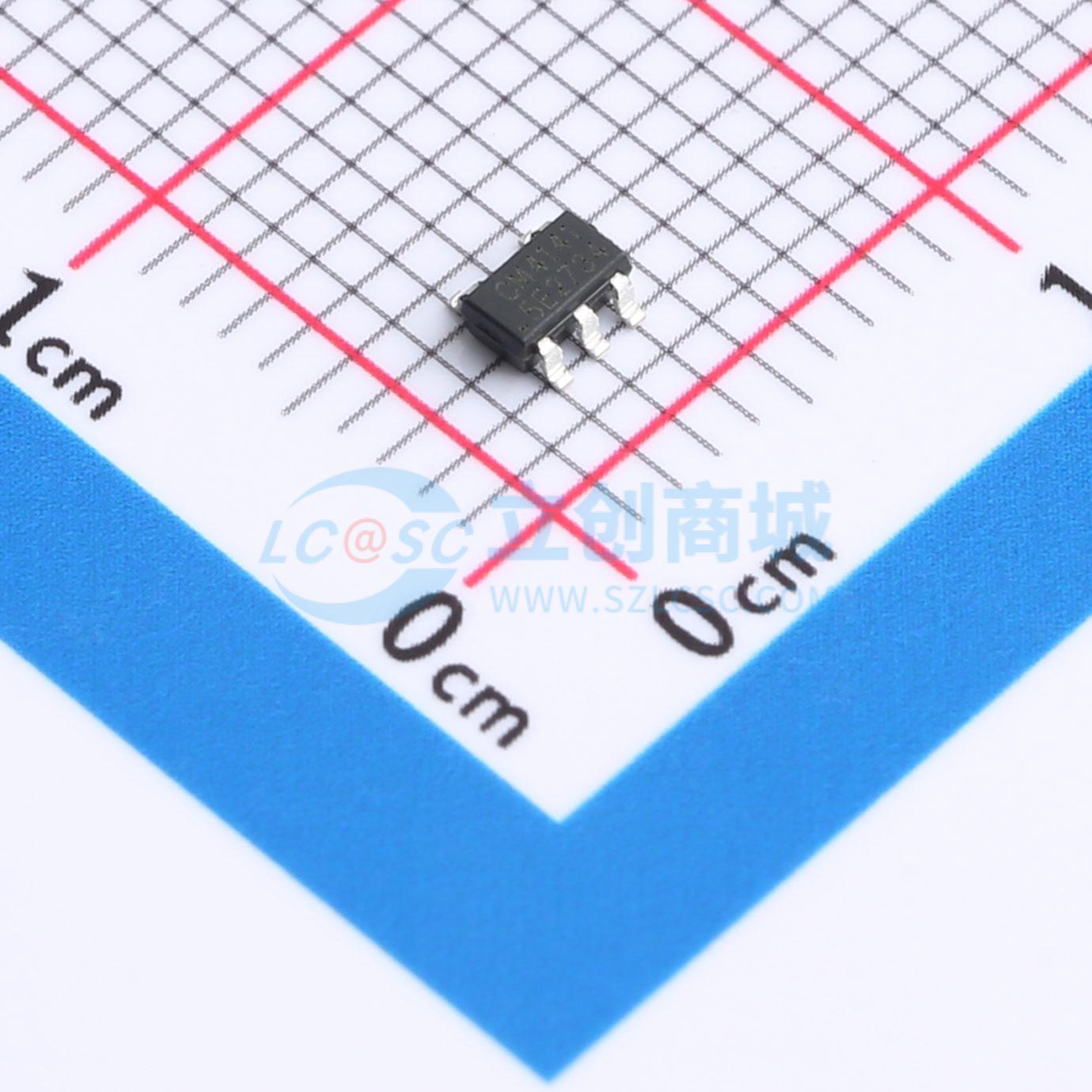

温馨提醒：图片仅供参考，商品以实物为准

CM4141-SOTTA

零温漂、单电源、轨到轨单通道斩波运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 零温漂、单电源、轨到轨输入输出单通道斩波运算放大器，对标AD8628且性能更好,-40℃~+125℃ 工作温度
品牌名称: CIMO(士模微)
商品型号: CM4141-SOTTA
商品编号: C42382208
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.0575克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	单路
	单电源电压	2.7V~5V
	输入失调电压(Vos)	500nV
	输入失调电压温漂(Vos TC)	30nV/℃
	增益带宽积(GBW)	2.8MHz
	轨到轨	轨到轨输入,轨到轨输出
	压摆率(SR)	2.3V/us

	属性	参数值
	共模抑制比(CMRR)	140dB
	输入电压噪声密度(eN)	9nV/√Hz@1kHz
	输入偏置电流(Ib)	65pA
	静态电流(Iq)	900uA
	输出电流	21mA
	输入失调电流(Ios)	200pA
	工作温度	-40℃~+125℃
	功能特性	零漂移/自动稳零；反相位输入保护

商品概述

CM4141是一款高精度、宽带宽、零温漂、单通道斩波放大器，采用2.7V至5V单电源供电。该器件采用独特的拓扑电路结构，能够简化外围电路设计，降低成本，并降低传统斩波放大器所具有的高开关噪声。其失调电压典型值仅为0.5μV，失调电压温漂小于0.03μV/℃，噪声仅为0.15μVₚ₋ₚ（0.1Hz至10Hz），因此对系统引入的误差非常小，适用于各种高精度应用。该放大器在工作温度范围内的温漂接近零，对压力和位置传感器、医疗仪器以及应变计放大器等应用极为有利。轨到轨的输入和输出摆幅特性可以降低输入偏置复杂度，同时使系统的信噪比性能达到最优。CM4141采用SOT23-5封装，其工作温度范围为-40℃~125℃。该放大器采用自稳零和斩波技术实现高精度，其独特的拓扑结构使其能够在宽温度范围和较长的使用寿命周期内保持低失调电压。同时，CM4141具有较低的低频噪声，并且在斩波频率处具有较低的噪声能量，从而在不需要额外滤波的情况下最大限度地提高应用的信噪比。在60kHz内部时钟频率内，CM4141可维持9nV/√Hz的平坦等效输入噪声频谱，简化了对后续滤波器的设计要求。CM4141在0.1Hz至10kHz的宽带宽范围内具有低噪声，可用于需要高直流精度的应用。在信号带宽为5kHz至10kHz的系统中，CM4141提供了真正的16位精度，是高分辨率系统的选择。其内部消除了1/f噪声，从而大大减少了输出误差。CM4141在1kHz时的输入参考噪声密度为9nV/√Hz，其1/f噪声转角频率低至0.01Hz，可保证系统具有足够低的全带宽内积分噪声。

商品特性

5V单电源供电
低噪声自稳零放大器
低失调电压：典型值为0.5μV (5V)
失调电压温漂：< 0.03μV/℃
轨到轨输入和输出摆幅
高增益、高共模抑制比和高电源抑制比：> 130dB
极低输入偏置电流：最大值为100pA
低功耗：典型值为900μA
过载恢复时间：典型值为130μs (5V)
SOT23-5 2.9mm × 1.6mm封装

应用领域

汽车传感器
压力和位置传感器
应变计放大器
医疗仪器
热电偶放大器
精密电流检测
光电二极管放大器
