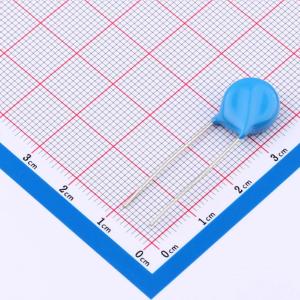

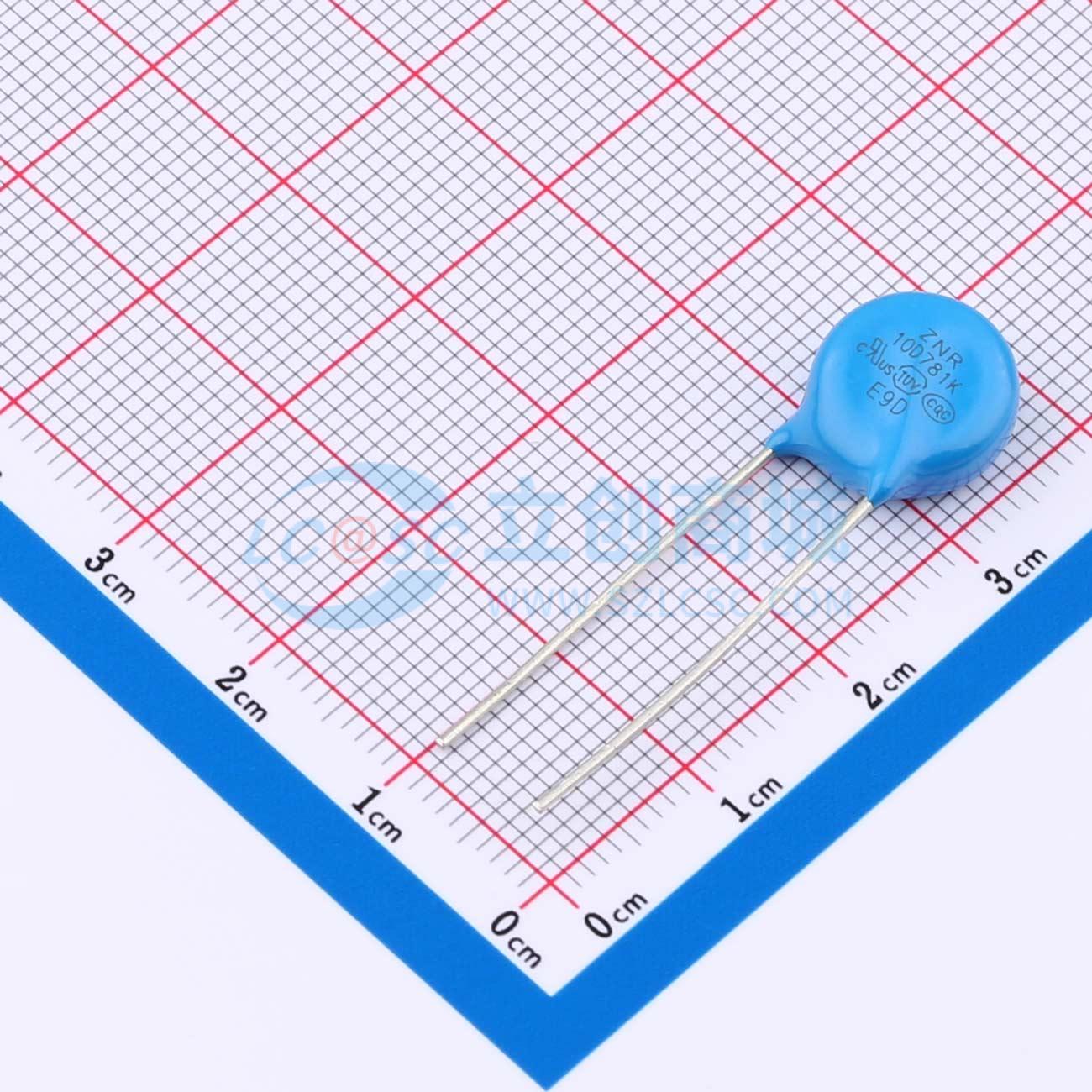

RM10D781KD1IE100

压敏电阻器规格承认书

• 产品编码: RM10D781KD1IE100
• 最大连续工作电压: AC485V (max) DC640V (max)
• 压敏电压, VN: 780V±10% @ 1mA,30ms
• 标称脉冲电流, Ip: 25A @ 8/20us
• 最大抑制电压, VC: 1290V (max) @ Ip
• 耐街擎电流
• 最大街电流: 2500A (1 time) @ 8/20us
• 1250A (2 times) @ 8/20us (5 minute interval)
• 重复服街电流: 750A (10 times), @ 8/20us (90 sec. interval)
• 擎命: 120A (10 000 times) @ 8/20us (10 sec. interval)
• 最大耐受能量: 80J @ 10/1000us
• 额定功率: 0.4W
• 最大漏电流: 20uA @ 75% VN
• 最大电容量: 125pF @ 1kHz 1.0Vrms
• 工作温度范围: -40℃～+105℃
• 尺寸
• D (直径): 11.5 mm±1.0mm
• T (厚度): 5.7 mm±1.0mm
• F (引脚间距): 16.5 mm max
• F1 (引脚偏移间距): 7.50 mm±1.5mm
• L (引脚长度): 24.0 mm±5.0mm
• od (引脚直径): 0.75 mm±0.10mm

应用

• 消费电子产品：电视机、音讯输出设备、安全插座、机上盒等
• 工业产品：马达、半导体元件、继电器、电磁开关、电源线路、三相整流线路、自动控制线路等
• 通信设备：电话机、传真机、交换机等
• 电脑：电脑、显示器、打印机、扫描器、电源、电源适配器等
• 汽车电子产品

适用范围

• 用于低压电路，如用于保护半导体器件、汽车电子产品、DC48V以下的电器与电磁阀、静电放电设备、行动电话等
• 用于电话，DC48V通信电路电线
• 用于AC100V线与线间(如日本)
• 用于AC100～120V线与线间（如日本、美国等）
• 用于AC100～120V线与线间，用于电话（应对250V缘阻抗测试）
• 用于AC200～220V线与线间、线与大地间
• 用于AC240V线与线间、线与大地间（如英国、澳洲等）
• 用于AC380V线与线间、线与大地间
• 用于AC415V线与线间、线与大地间
• 用于AC480V线与线间、线与大地间
• 用于线与大地间（应对AC1200V耐压测试）

基本特性

• 压敏电压范围 (@ 1mA)
• 最大工作电压 (AC, DC)
• 抑制电压 (VC)

符合标准

• RoHS 2.0
• REACH
• 无卤

认证

• CQC
• TUV SUD
• UL (cUL)

测量与试验

• 外观与尺寸
• 标记
• 抑制电压
• 压敏电压
• 电容量
• 漏电流
• 脉冲稳定性
• 最大脉冲电流
• 耐电压
• 最大能量
• 冲击寿命
• 额定功率
• 压敏电压温度系数
• 导线抗张强度
• 导线抗折强度
• 可焊性
• 耐焊接热
• 振动

安全注意事项

• 使用压敏电阻器时，周围条件（设备设计中的材料、环境、电源条件、电路条件等）发生异常时，则可能引发火灾、触电、烧伤以及产品故障。

• 符合RoHS 2.0、REACH及无卤 Comply with rohs 2.0, reach, halogen-free available.

• 消费电子产品：电视机、音频输出设备、安全插座、机上盒等 Consumer electronics products: television, audio output device, safety plug, STB etc.
• 工业产品：马达、半导体元件、继电器、电磁开关、电源线路、三相整流线路、自动控制线路等 Industrial products: motor, semiconductor component, relay, electromagnetic switch, power circuit, three-phase rectifier circuit, automatic control circuit etc.
• 通信设备：电话机、传真机、交换机等 Communication equipment: Telephone, facsimile, exchanger etc.
• 电脑：电脑、显示器、打印机、扫描仪、电源、电源适配器等 Computer: computer, displayer, printer, scanner, power supply, adapter etc.
• 汽车电子产品 Automotive electronics products
