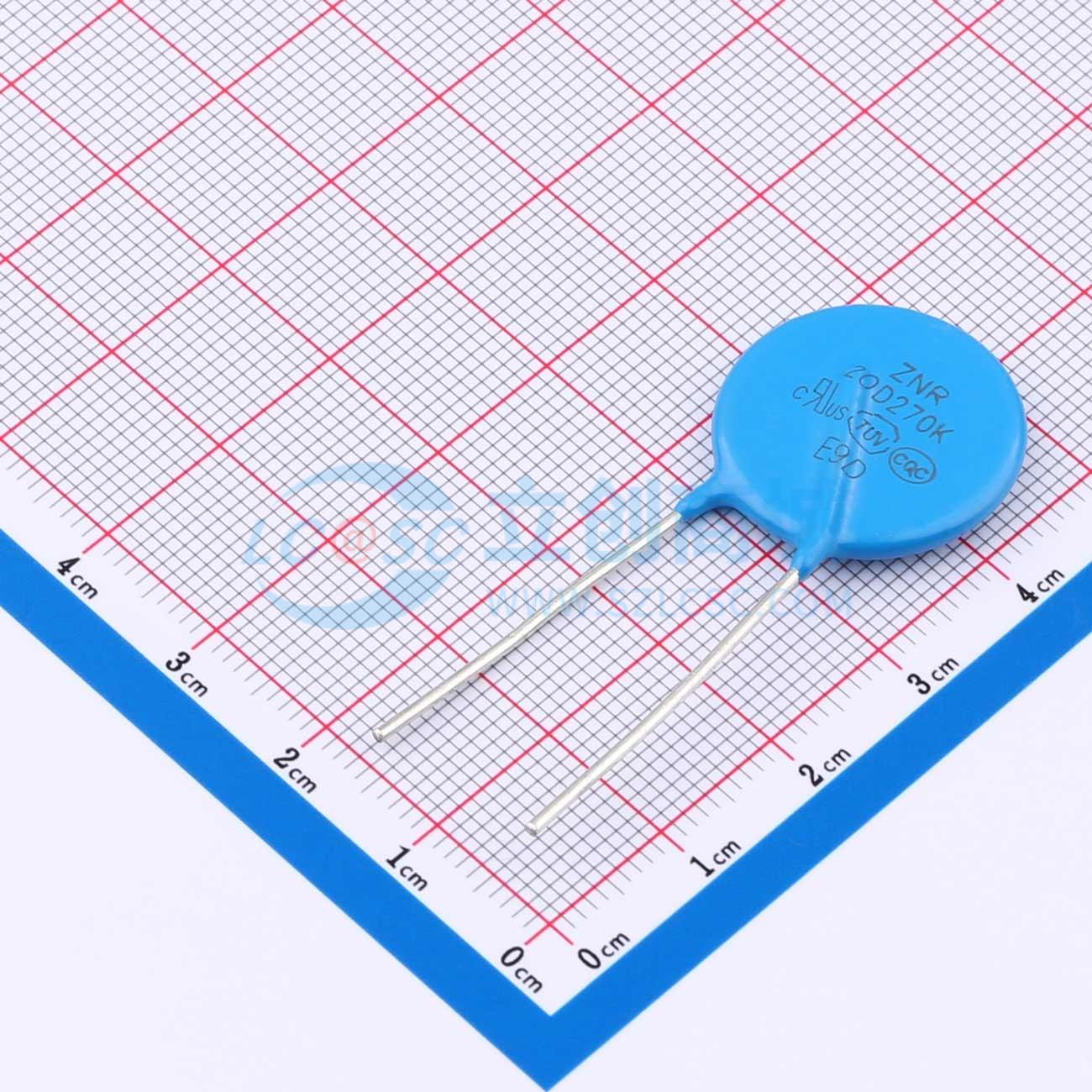

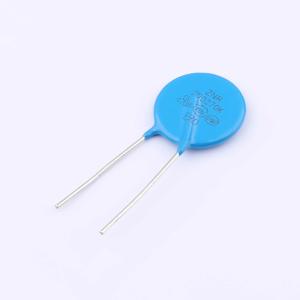

RM20D270KE1IE100

压敏电阻器 20D270K/F10/直脚/L24/环氧(蓝)/ZNR

• 最大连续工作电压：AC17V (max) DC22V (max)
• 压敏电压，VN：27V±10% @ 1mA,30ms
• 标称脉冲电流，lp：20A @ 8/20us
• 最大抑制电压，VC：53V (max) @ Ip
• 耐冲击电流：
• 2000A (1 time) @ 8/20us
• 最大脉冲电流 1000A (2 times) @ 8/20us (5 minute interval)
• 重复脉冲电流 500A (10 times), @ 8/20us (90 sec. interval)
• 冲击寿命：80A (10 000 times) @ 8/20us (10 sec. interval)
• 最大耐受能量：16J @ 10/1000us
• 额定功率：0.2W
• 最大漏电流：20uA @ 75% VN
• 最大电容量：13000pF @ 1kHz 1.0Vrms
• 工作温度范围：-40℃～+105℃
• 尺寸：
• D (直径)：20.8 mm±0.8mm
• T (厚度)：3.7 mm±0.8mm
• H (高度)：25.8 mm max
• F (引脚间距)：10.00 mm±1.0mm
• F1 (引脚错位间距)：1.90 mm±0.8mm
• L (引脚长度)：24.0 mm±5.0mm
• od (引脚直径)：1.00 mm±0.10mm

应用范围：

• 消费电子产品：电视机、音频输出设备、安全插座、机上盒等
• 工业产品：马达、半导体元件、继电器、电磁开关、电源线路、三相整流线路、自动控制线路等
• 通信设备：电话机、传真机、交换机等
• 电脑：电脑、显示器、打印机、扫描器、电源、电源适配器等
• 汽车电子产品

主要用途：

• 用于低压电路，如用于保护半导体器件、汽车电子产品、DC48V以下的电器与电磁阀、静电放电设备、行动电话等
• 用于电话，DC48V通信电路电线
• 用于AC100V线与线间（如日本）
• 用于AC100～120V线与线间（如日本、美国等）
• 用于AC100～120V线与线间，用于电话（应对250V绝缘阻抗测试）
• 用于AC200～220V线与线间、线与大地间
• 用于AC240V线与线间、线与大地间（如英国、澳洲等）
• 用于AC380V线与线间、线与大地间
• 用于AC415V线与线间、线与大地间
• 用于AC480V线与线间、线与大地间
• 用于线与大地间（应对AC1200V耐压测试）

符合RoHS 2.0、REACH及无卤。

• 符合RoHS 2.0、REACH及无卤 Comply with rohs 2.0, reach, halogen-free available.

• 消费电子产品：电视机、音讯输出设备、安全插座、机上盒等 Consumer electronics products: television, audio output device, safety plug, STB etc.
• 工业产品：马达、半导体元件、继电器、电磁开关、电源线路、三相整流线路、自动控制线路等 Industrial products: motor, semiconductor component, relay, electromagnetic switch, power circuit, three-phase rectifier circuit, automatic control circuit etc.
• 通信设备：电话机、传真机、交换机等 Communication equipment: Telephone, facsimile, exchanger etc.
• 电脑：电脑、显示器、打印机、扫描仪、电源、电源适配器等 Computer: computer, displayer, printer, scanner, power supply, adapter etc.
• 汽车电子产品 Automotive electronics products
