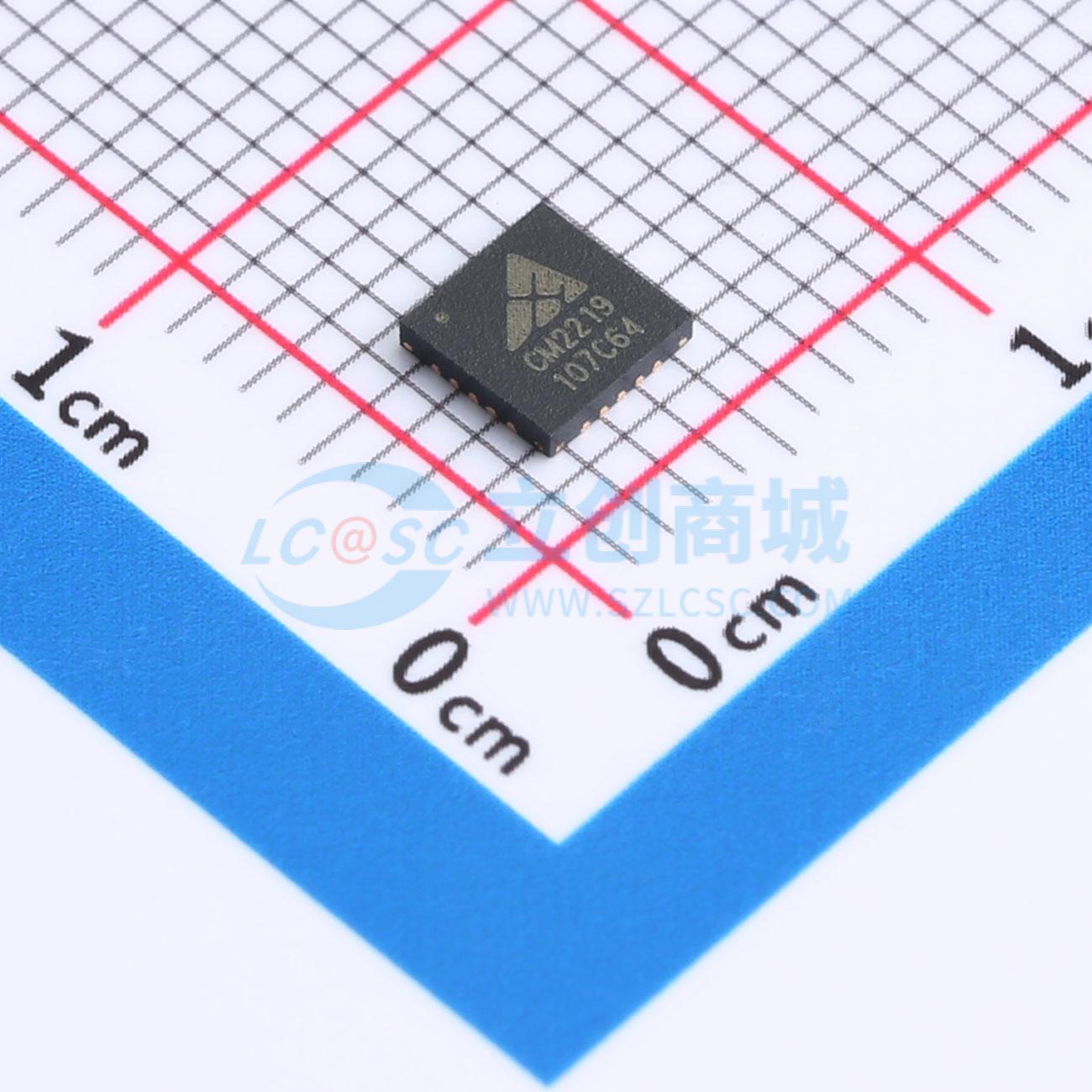

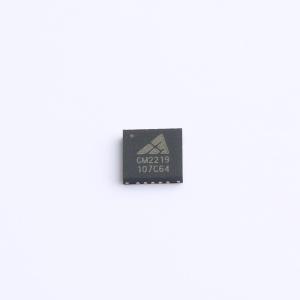

CM2219-QFNTR

8通道数据采集系统(DAS)，低功耗、500kSPS、16位ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 8通道数据采集系统、低功耗、500kSPS SAR ADC，对标AD7699且性能更好,-40℃~+125℃ 工作温度
品牌名称: CIMO(士模微)
商品型号: CM2219-QFNTR
商品编号: C42382207
商品封装: QFN-20-EP(4x4)
包装方式: 托盘
商品毛重: 0.266667克(g)

商品参数

商品概述

CM2219是16位、8通道、电荷再分配SAR ADC，最高转换速率可达500kSPS，转换之间芯片处于关断状态。当采用外部基准源并以1kSPS速率工作时，典型功耗为35μW。 CM2219内置多通道、低功耗数据采集系统所需的全部电路，包括16位无失码的SAR ADC、8通道低串扰多路选择器、低漂移基准电压源和缓冲器、温度传感器、可选单极点滤波器、通道序列器。 CM2219使用串行接口 (SPI) 实现配置寄存器的写入和转换结果的接收。采用独立电源VIO为SPI接口供电，其功耗与吞吐率成正比。 CM2219为用户提供了片内采样保持电路，没有流水线延迟。 CM2219的额定工作电压为4.5V至5.5V，可以与任何1.8V至5V数字逻辑接口相连。CM2219采用QFN20 4mm×4mm和WLCSP20 2.4mm×2.4mm封装，节省空间，配置灵活。

商品特性

单电源供电：5V
逻辑接口电压：1.8V至5V
8通道多路选择器，输入可选择单极性单端输入、差分输入（使用参考地）、伪双极性输入
吞吐率：500kSPS
INL：最大值为2.5LSB
动态范围：92.2dB
SNDR：90.2dB (fIN = 1kHz)
THD：-102dB (fIN = 1kHz)
模拟输入范围：0V至VREF（VREF可高达VDD）
串行接口兼容SPI/QSPI/MICROWIRE/DSP
多种基准源类型：内部4.096V基准源、外部缓冲基准源（可达4.096V）、外部基准源（可达VDD）
通道序列器，可选单极点滤波器，繁忙指示器
无流水线延迟，SAR结构
低功耗：18mW (500kSPS)，3.5μW (100SPS)
QFN20 4mm×4mm和WLCSP20 2.4mm×2.4mm封装

应用领域

仪器仪表
高精度数据采集系统
工业和过程控制
通信设备
医疗仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	500kHz
	通道数	8
	工作电压	4.5V~5.5V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	2.5LSB
	工作温度	-40℃~+125℃
	信噪比	90.2dB
	基准电压源	内置；外置
	基准电压源温漂	10ppm/℃
	温度传感器	内置
	ADC架构	SAR
