商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | - | |
| 输出电流 | 600mA | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 700uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述

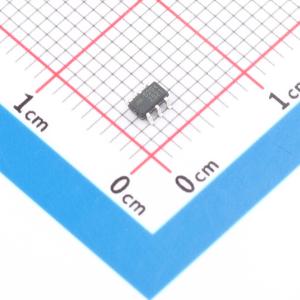

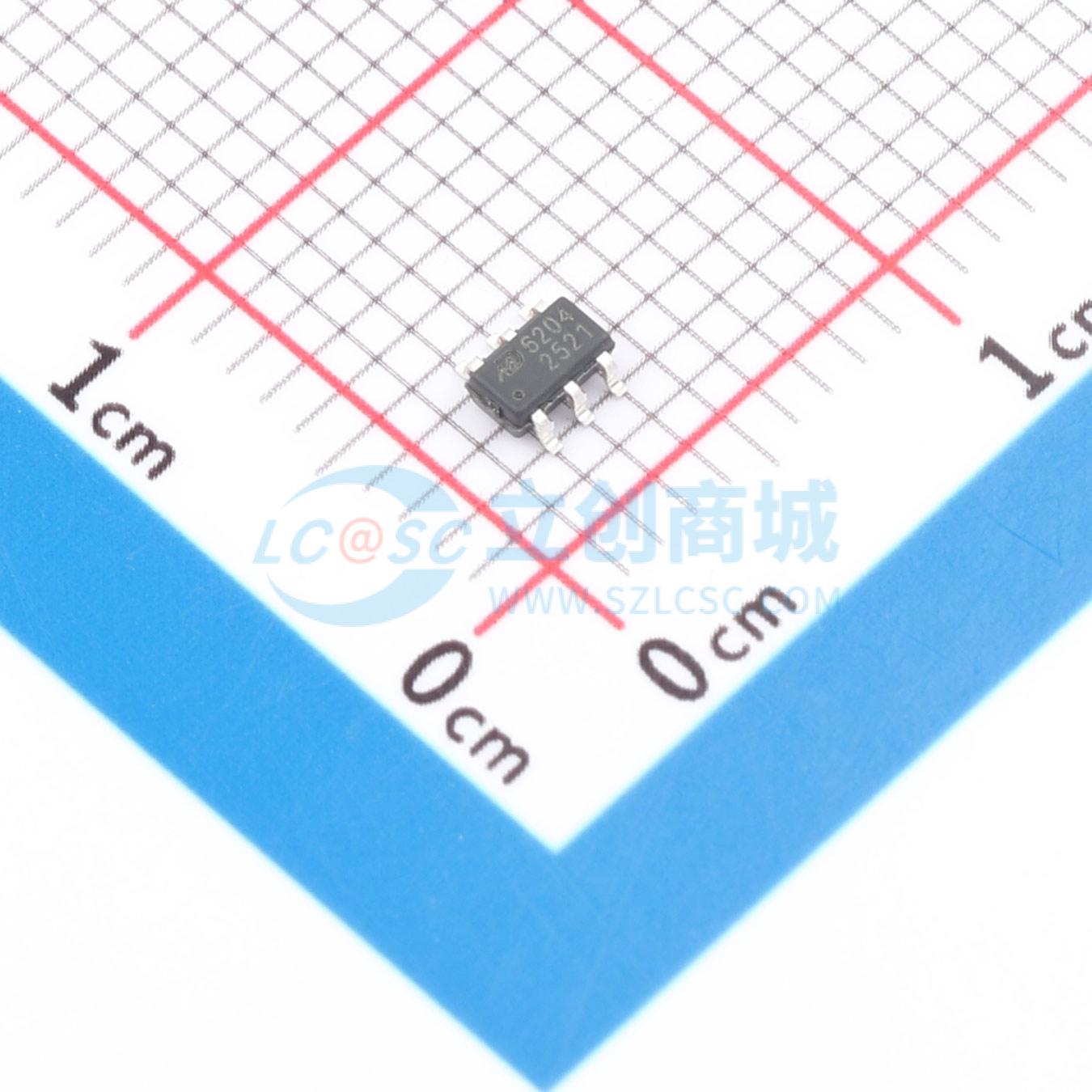

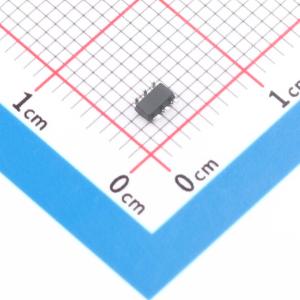

MD6204是内部集成了功率MOSFET的一款单片降压开关模式转换器。能够在宽输入范围内提供高达600mA的输出电流，并具有出色的负载调整率和线性调整率。在轻负荷时，稳压器工作在低频率，以保持高效率和低输出纹波。输入电压最小可低至4.5V，最大可达60V，甚至具有更高的瞬态电压。具有逐周期电流限制和热关断等故障保护功能。MD6204仅需要配备少量的外部组件即可实现降压功能，并采用节省空间的SOT23 - 6封装。
商品特性
- 宽输入电压范围：4.5V to 60V
- 600mA连续输出电流
- 2MHz开关频率
- 内置过流限制
- 内部软启动
- 900mΩ低RDS(ON)内部功率MOSFET
- 输出可从0.795V调节
- 集成内部补偿
- 热关断
- 短路保护
- 40°C至 +85°C工作温度范围
应用领域
- 功率计
- 分布式电源系统
- 充电器
- 线性稳压器的预稳压器
- 白光发光二极管驱动器
